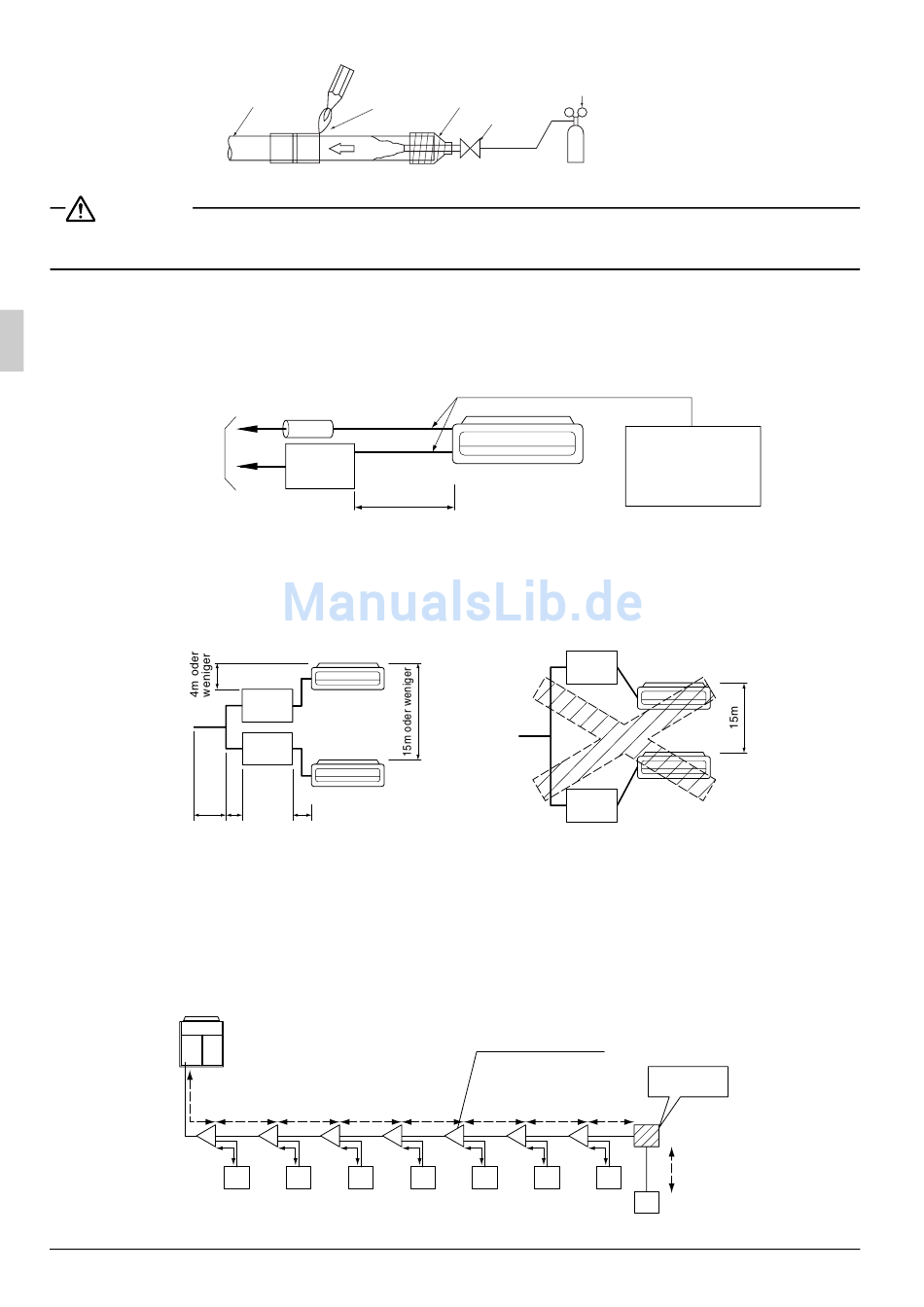

Kühlmittelleitungen
ACHTUNG
Verwenden Sie zum Hartlöten der Verbindungsstellen von Kühlmittelleitungen keine Antioxidantien. Rück-
stände können die Rohre verstopfen und so zu Schäden führen.
Rohrleitungsverbindung
• Überzeugen Sie sich davon, dass die Länge der Kühlmittel-Rohrleitung zwischen BEV-Gerät und
Innengerät höchstens 5m und der Höhenunterschied mindestens 4m beträgt.
(1) Anschlussbeispiel für das Innengerät
• Es dar jeweils nur eine Raumeinheit an eine BEV-Gerät angeschlossen werden.
Außenaggregat
Abb. 12
(2) Höhendifferenz zwischen Innengeräten
• Installieren Sie das BEV-Gerät im Bereich von 15 m bzw. mit dem zulässigen Höhenunterschied zwis-
chen den Innengeräten.
• Vergewissern Sie sich, dass der Höhenunterschied zwischen dem BEV-Gerät und dem Innengerät
höchstens 4 m beträgt.
Außenaggregat
A
(3) Zulässige Länge nach der Verzweigung (tatsächliche Länge der Rohrleitung)
B + C ≤35 m (Länge von der ersten Verzweigung zum Innengerät)
(4) Menge des zusätzlich benötigten Kühlmittels
Wenn Sie die Menge des zusätzlich einzufüllenden Kühlmittels abmessen, berechnen Sie die Länge der
flüssigkeitsseitigen Leitung zwischen BEV-Gerät und Innengerät.
Zusätzliche Einfüllmenge = a + b + c + d + e + f + g + h + i + j + k + l + m + n + p + q
Siehe auch Installationshandbuch des Außengeräts.
Außenaggregat
a
A
h
10
Zu lötender
Bereich
Stickstoff
Gasseitige
Rohrleitung
BEV-Gerät
Flüssigkeitsseitige
Rohrleitung
L = 5m oder weniger
BEV-
Gerät
BEV-
Gerät
B
C
Beispiel einer Kühlmittel-Verzweigung über eine REFNET-Verbindung
b
c
d
B
C
D
i
j
1
2
3
Innenaggregat
Druckreduzierventil
Abkleben
Handventil
Stickstoff
BEV-
Gerät
Außenaggregat
BEV-
Gerät
REFNET-Verbindung
e
f
g
E
F
G
k
l
m
4
5
6
(1-8)
Abb. 11
Angepasst an die
Größe der Öffnung für
den
Rohrleitungsanschluss
am Innengerät.
Abb. 13
BEV-Gerät
p
n
q
7
8
Abb. 14
