〈Prüfen Sie vor dem Verlegen der Kühlmittelleitungen, welche Art Kühlmittel verwendet wird. Der ein-
wandfreie Betrieb ist nicht möglich, wenn die Kühlmitteltypen nicht gleich sind.〉
ACHTUNG
• Benutzen Sie einen für den Kühlmitteltyp geeigneten Rohrschneider und die entsprechenden
Bördelverbindungen.
• Bestreichen Sie vor dem Ausführen der Bördelverbindungen den zu bördelnden Bereich mit Ether-
oder Esteröl.
• Klemmen Sie das Rohrende ab oder verschließen Sie es mit Klebeband, um das Eindringen von
Staub, Feuchtigkeit oder anderen Fremdkörpern zu verhindern.
• Lassen Sie nicht zu, dass Luft oder andere Substanzen als das zugehörige Kühlmittel in den
Kühlkreislauf gelangen. Wenn während der Abeiten am Gerät Kühlmittelgas austreten sollte,
durchlüften Sie den Raum unverzüglich und gründlich.
• Das Außenaggregat ist mit Kältemittel gefüllt.
• Zum Anschluss der Kühlmittel-Rohrleitungen und Abzweigungen beachten Sie die "Rohrleitungsverbindung".

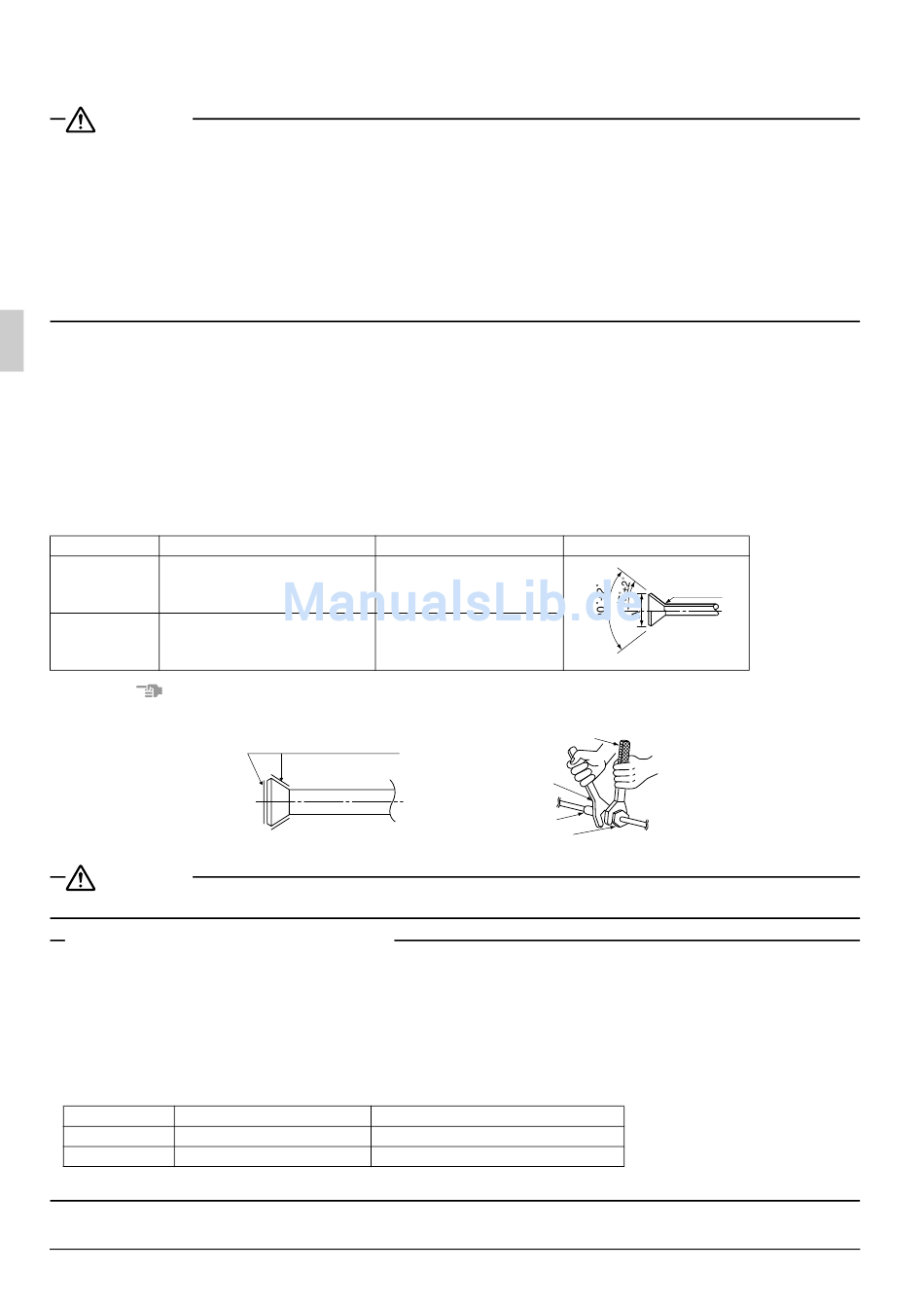

• Achten Sie darauf, daß Sie beim Anschluß bzw. Lösen der Leitungen an/vom Aggregat einen Schrauben-
schlüssel zusammen mit einem Drehmomentschlüssel verwenden wie in der Zeichnung gezeigt.
• Für die Abmessungen der Bördelmuttern siehe Tabelle 1.
• Bestreichen Sie die Bördelverbindung sowohl auf der Innen- als auch auf der Außenseite beim Verbinden
der Bördelmutter mit Ether- oder Estheröl und ziehen Sie die Mutter zu Beginn von Hand etwa 3 oder 4
Umdrehungen an, bevor Sie diese fest anziehen.
• Für das richtige Anzugsdrehmoment siehe Tabelle 1.
Tabelle 1
Rohrgröß
Anzugsdrehmoment
φ 9,5 (3/8")
32,7 – 39,9N · m
φ 15,9 (5/8")
61,8 – 75,4N · m
HINWEIS
Verwenden Sie nur die dem Hauptrumpf des Geräts beiliegenden Bördelmuttern.
ACHTUNG
Das übermäßige Anziehen kann die Bördelver-bindung beschädigen und Kühlmittellecks zur Folge haben.
Nicht empfehlenswert, aber in Notfällen
Sie müssen einen Drehmomentschlüssel verwenden, Wenn Sie jedoch gezwungen sind, das Gerät ohne
einen Drehmomentschlüssel zu installieren, können Sie die Installation gemäß nachstehend erwähntem
Verfahren ausführen.
Wenn Sie die Konusmutter mit einem Schraubenschlüssel immer weiter anziehen, kommen Sie an einen
Punkt, an dem sich das Anzugsdrehmoment plötzlich verstärkt. Von diesem Punkt an die Konusmutter
gemäß nachstehend gezeigtem Winkel weiter anziehen:
Tabelle 2
Rohrgröß
Winkel für das weitere Anziehen
φ 9,5 (3/8")
φ 15,9 (5/8")
Nach Abschluß der Arbeiten durch Überprüfung sicherstellen, daß kein Gas austritt.
8
Bördelabmessungen A (mm)
Estheröl- oder Etheröl
Empfohlene Hebellänge des Werkzeugs
60 bis 90 Grad
30 bis 60 Grad
Form der Bördelverbindung
12,8 – 13.2
19,3 – 19,7
Drehmomentschlüssel
Schraubenchlüssel
Röhrenverbindung
Bördelmutter
Etwa 200mm
Etwa 300mm
R0,4-0,8
Deutsch
