2. Anzugsdrehmomente für die Schrauben der Anschlussklemmen.
• Verwenden Sie zum Anziehen der Schrauben der Anschlussklemmen den passenden Schraubendre-
her. Wenn die Spitze des Schraubendrehers zu klein ist, kann der Schraubenkopf beschädigt werden
und die Schrauben werden nicht korrekt angezogen.
• Wenn die Schrauben der Anschlussklemmen zu fest angezogen werden, können die Schrauben bes-
chädigt werden.
• Für das richtige Anzugsdrehmoment der Schrauben der Anschlussklemmen siehe untenstehende
Tabelle.
Klemmleiste der Steuerung (2P)
Klemmleiste für Stromversorgung und Verkabelung zwischen den Geräten (6P)
Erdungsanschluss
3. Drähte mit unterschiedlichen Durchmessern nicht an die selbe Erdungsklemme anschließen. Eine lock-
ere Verbindung könnte den Schutzgrad verschlechtern.
4. Verlegen Sie außerhalb des Geräts Niedervoltkabel (Thermistorkabel Gasleitung, Fernbedienung) und
Netzkabel (Geräteversorgung, Erdleitungen und andere Netzspannung führende Kabel) mit einem
Abstand von mindestens 50 mm so, dass Sie sich nirgendwo zu nahe kommen. Das Gerät könnte fehl-
funktionieren, wenn es Fremdstörungen ausgesgetzt ist.
5. Einzelheiten über die Verdrahtung der Fernbedienung sind aus der "MONTAGEEINLEITUNG FÜR DIE
FERNBEDIENUNG" zu entnehmen.
6. Schließen Sie niemals die Kabel der Netzstromversorgung an die Klemmleiste der Fernbedienung
an. Ein Fehler dieser Art könnte die gesamte Anlage beschädigen.
7. Verwenden Sie nur Kabel vom angegebenen Typ und schließen Sie die Kabeldrähte fest an den
Anschlüssen an. Achten Sie darauf, dass die Kabel keine externe Belastung auf die Anschlüsse ausüben
können. Verlegen Sie die Kabel geordnet, damit der Zugang zu anderen Teilen im Gerät nicht behindert
wird oder sich der Deckel des Steuerungskastens nicht durch den Druck der Kabel öffnet. Überzeugen
Sie sich, dass der Deckel fest schließt. Falsche oder unvollständig ausgeführte Anschlüsse können zur
Überhitzung führen oder im schlimmsten Fall einen Stromschlag oder Brand zur Folge haben.

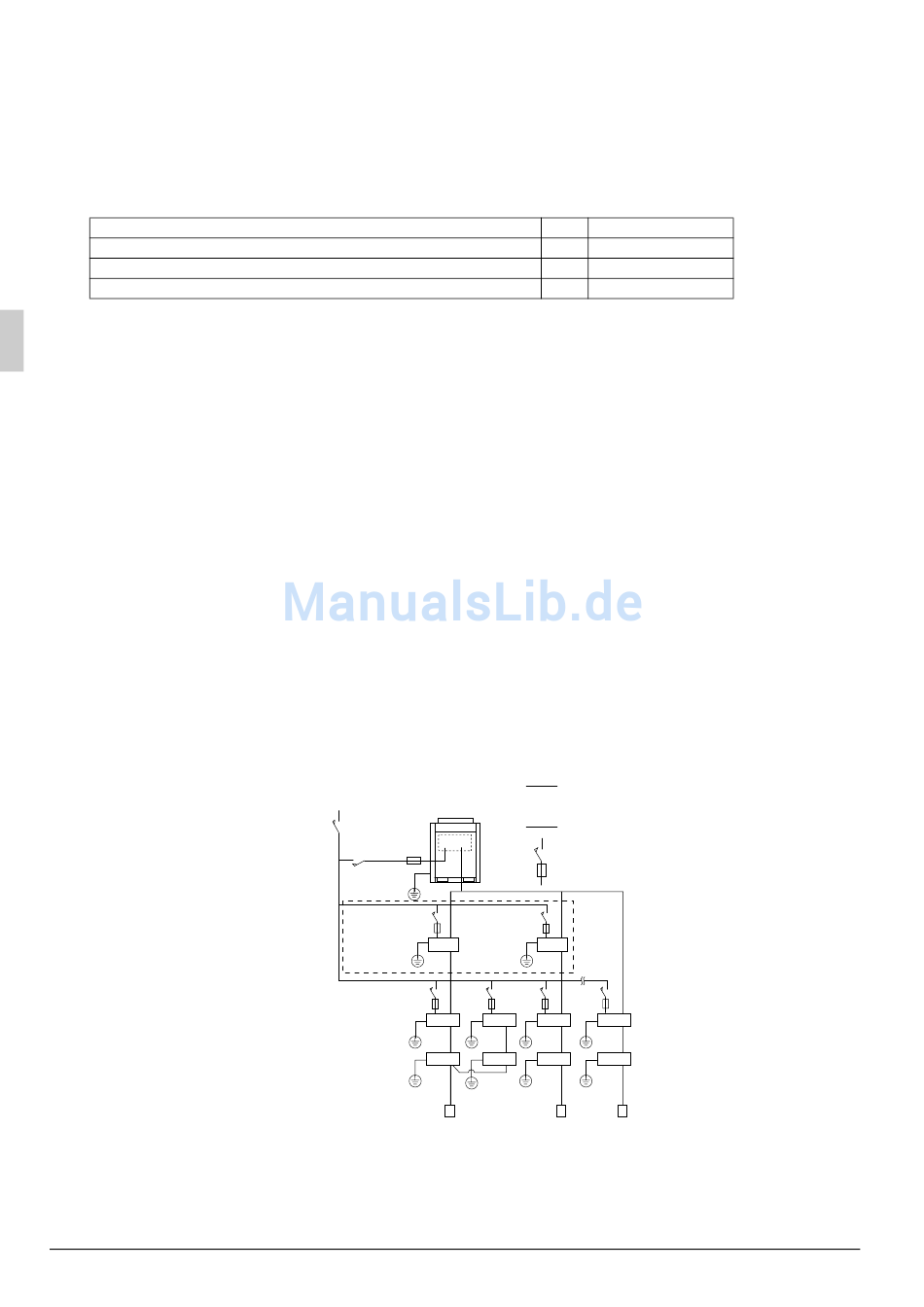

8-3 VERDRAHTUNGSBEISPIEL
• Versehen Sie die Netzstromverkabelung jedes Geräts mit einem eigenen Schalter und einer Sicherung,
wie in der Zeichnung dargestellt.
BEISPIEL FÜR KOMPLETTE ANLAGE (3 Systems)
14
Anschluss
Stromversorgung
Hauptschalter
BS-Gerät
(Nur für
Wärmerückge-
winnungs-
system)
BEV-Gerät
Innenaggregat
Fernbedienung
Größe
Anzugsdrehmoment
M3,5
0,79 – 0,97N·m
M4
1,18 – 1,44N·m
M4
1,44 – 1,94N·m
Netzstromver-
kabelung
Übertragungsver-
kabelung
Schalter
Sicherung
Abb. 17
