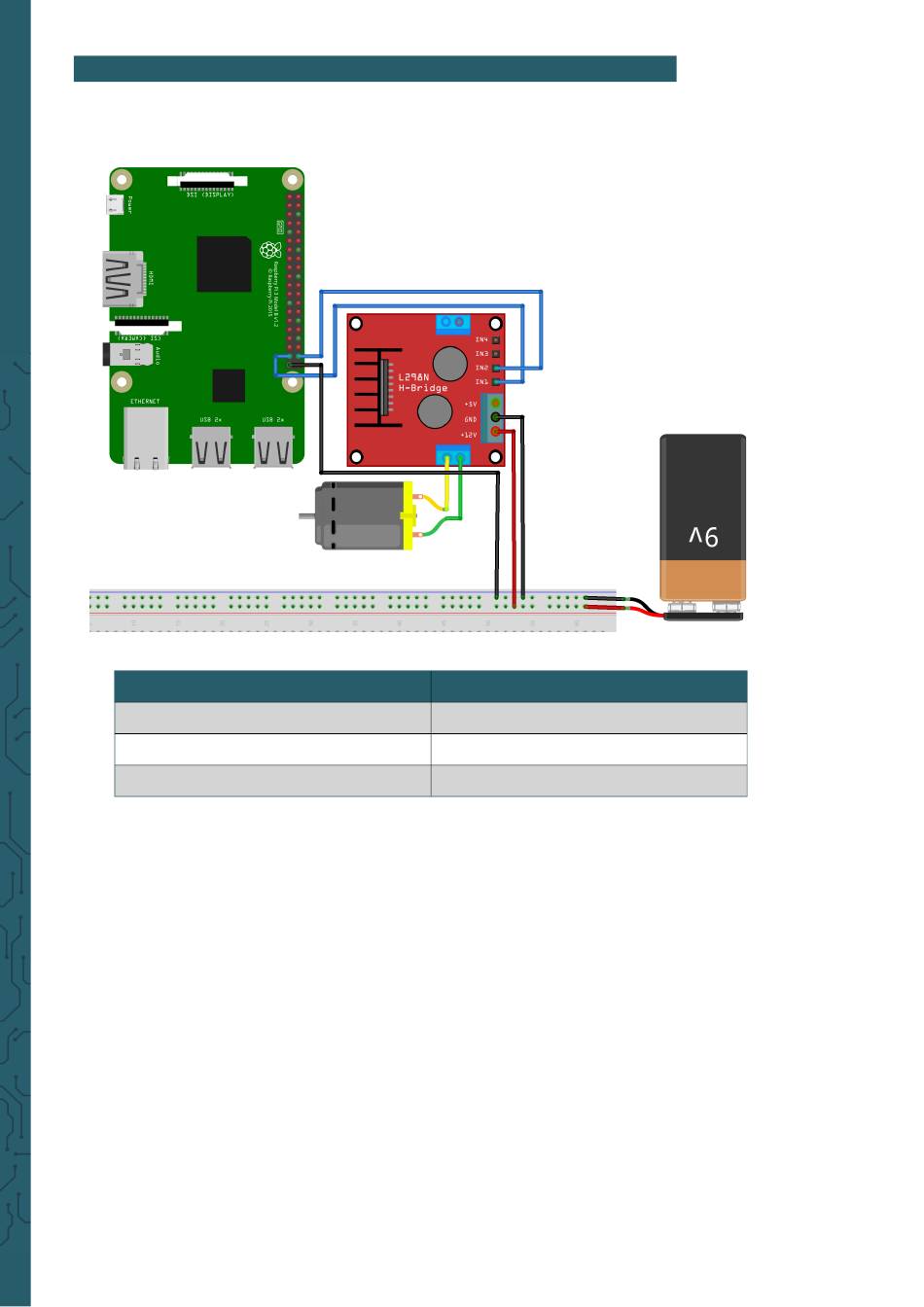

4. VERWENDUNG MIT DEM RASPBERRY PI
MotoDriver2
IN1
IN2
GND
Die Stromversorgung für den MotoDriver2 (PIN 4) sollte zwischen 5 V und
35 V liegen. Dies ist abhängig von Ihrer Konfiguration und den
verwendeten Bauteilen.
Bei einer Spannung von über 12 V, müssen Sie unbedingt den Jumper an
Steckplatz 3 entfernen, damit der integrierte Spannungswandler nicht
beschädigt wird.
Raspberry Pi
GPIO26
GPIO20
GND
