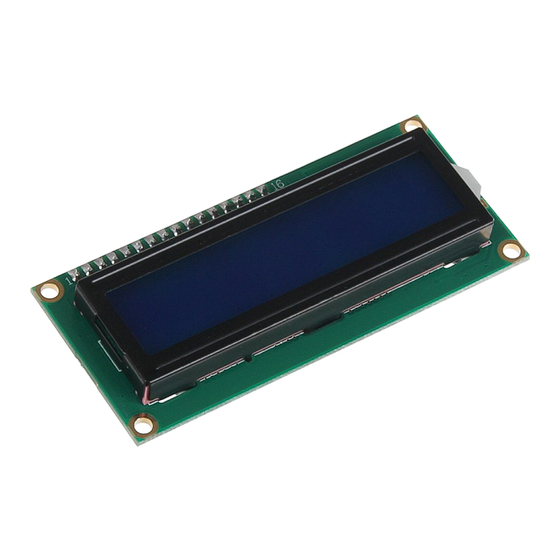

16X2 LCD MODUL
16x2 LCD Modul mit 16 Pin Stiftleiste
1. ALLGEMEINE INFORMATIONEN
Sehr geehrte *r Kunde *in,
vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im
Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der
Verwendung zu beachten ist.
Sollten Sie während der Verwendung unerwartet auf Probleme stoßen,
so können Sie uns selbstverständlich gerne kontaktieren.
Werbung
Verwandte Anleitungen für Joy-it 16X2 LCD MODUL
Inhaltszusammenfassung für Joy-it 16X2 LCD MODUL
- Seite 1 16X2 LCD MODUL 16x2 LCD Modul mit 16 Pin Stiftleiste 1. ALLGEMEINE INFORMATIONEN Sehr geehrte *r Kunde *in, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.
- Seite 2 2. VERWENDUNG MIT DEM ARDUINO 2.1. Anschluss Arduino Display Potentiometer Pin 1 Pin 2 Pin 4 Pin 5 Pin 6 Pin 11 Pin 12 Pin 13 Pin 14 5V über einen 220Ω Pin 15 Widerstand Pin 16...
- Seite 3 // die Anzahl der Spalten und Zeilen des LCDs festlegen lcd.begin(16, 2); void loop() { // Cursor auf Spalte 7, Zeile 1 setzen lcd.setCursor(7, 0); // Ausgabe des Textes auf dem LCD lcd.print("joy-IT"); lcd.setCursor(8, 1); // Ausgabe der Zeit in Sekunden seid dem letzten Neustart lcd.print(millis() / 1000);...
- Seite 4 3. VERWENDUNG MIT DEM RASPBERRY PI Diese Anleitung wurde unter Raspberry Pi OS Bookworm für den Raspberry Pi 4 und 5 geschrieben. Es wurde keine Überprüfung mit neueren Betriebssystemen oder Hardware durchgeführt. 3.1. Anschluss Da das Display mit einem 5V Logiklevel arbeitet, müssen Sie wenn Sie mit dem Raspberry Pi von dem Display Daten lesen wollen einen Logiklevelwandler verwenden.
- Seite 5 3.2. Codebeispiel Wir benutzen hier die Bibliotheken adafruit-blinka adafruit- circuitpython-charlcd welche von adafruit veröffentlicht wurden. Sie wur- den unter der MIT Lizenz veröffentlicht. Doch bevor diese benutzt werden kann, müssen Sie zuerst folgende Befehle in der Konsole auf ihrem Raspberry Pi ausführen. sudo apt-get install python3-pip Als nächstes muss die virtuelle Umgebung eingerichtet werden.
- Seite 6 __name__ '__main__': try: while True: count lcd.cursor_position(5, 0) lcd.message "joy-IT" lcd.cursor_position(3, 1) lcd.message "for makers" sleep(3) lcd.cursor_position(1, 1) lcd.message "& Professionals" sleep(3) lcd.clear() count sleep(2) lcd.cursor_position(0, 0) # Ausgabe des Datums und der Uhrzeit auf dem LCD lcd.message...
- Seite 7 Ihrem LCD Display anschauen. Um den Code zu unterbrechen, drücken Sie einfach STRG+C. Alternativ können Sie das Programm auch mit diesen 3 einfachen Befeh- len auf ihren Raspberry Pi herunterladen, entpacken und dann anschlie- ßend starten. wget https://joy-it.net/files/files/Produkte/com-LCD16x2/com- LCD1602-DE.zip unzip com-LCD1602-DE.zip python3 com-LCD1602-DE.py...
- Seite 8 Wir senden Ihnen eine Paketmarke zu, mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete...
