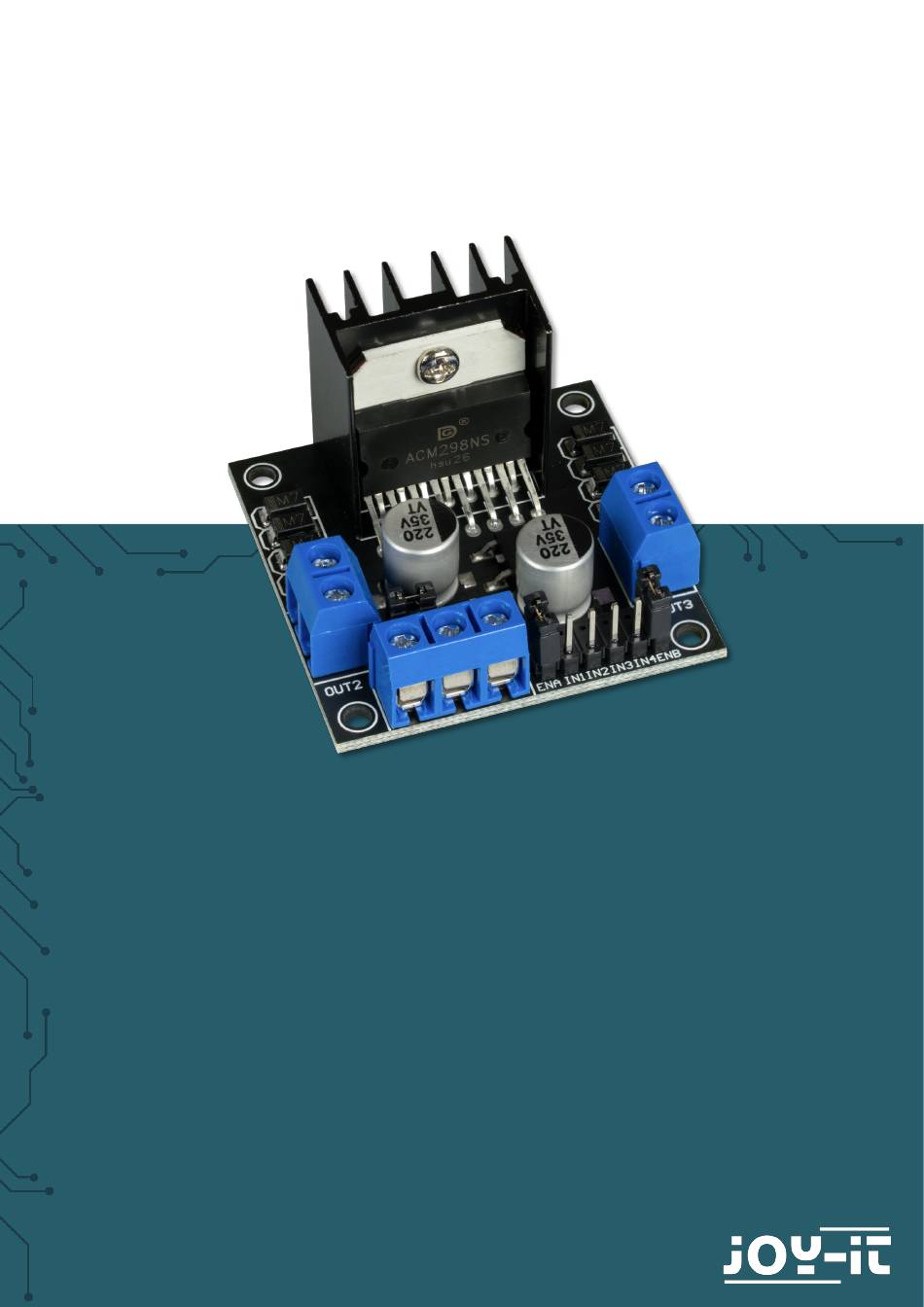

- Seite 1 MOTORTREIBER-BOARD SBC-MotoDriver2 Joy-IT powered by SIMAC Electronics GmbH - Pascalstr. 8 - 47506 Neukirchen-Vluyn - www.joy-it.net...
-
Seite 2: Allgemeine Informationen
MOTORTREIBER-BOARD SBC-MotoDriver2 1. ALLGEMEINE INFORMATIONEN Sehr geehrte*r Kunde *in, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist. Sollten Sie während der Verwendung unerwartet auf Probleme stoßen,... -
Seite 3: Geräteübersicht

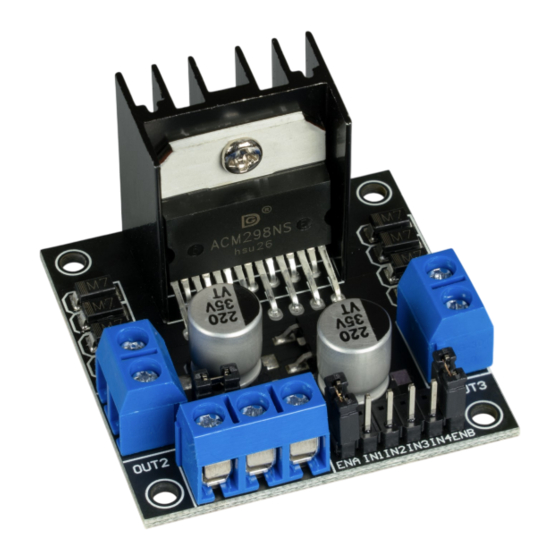

2. GERÄTEÜBERSICHT Der MotoDriver2 ist eine Erweiterungsplatine, die die Ansteuerung und Verwendung von bis zu zwei Gleichstrommotoren ermöglicht. Die Gleichstrommotoren können dabei mit einer konstanten Spannung zwischen 5V und 35V gesteuert werden. 7 8 9 10 11 12 Belegung DC Motor 1 / Stepper Motor + DC Motor 1 / Stepper Motor GND 12V Jumper Stromversorgung +... - Seite 4 3. VERWENDUNG MIT DEM ARDUINO MotoDriver2 Arduino Die Stromversorgung für den MotoDriver2 (PIN 4) sollte zwischen 5 V und 35 V liegen. Dies ist abhängig von Ihrer Konfiguration und den verwendeten Bauteilen. Bei einer Spannung von über 12 V, müssen Sie unbedingt den Jumper an Steckplatz 3 entfernen, damit der integrierte Spannungswandler nicht beschädigt wird.
- Seite 5 Um die Gleichstrommotoren an dem Modul zu verwenden, verbinden Sie die Motoren, das Modul und Ihren Arduino, wie auf vorherigem Bild zu sehen. Übertragen Sie das nachfolgende Codebeispiel vollständig auf Ihren Arduino, um die Funktionalität zu testen. //Motor 1 const motorPin1 = 9;...
- Seite 6 4. VERWENDUNG MIT DEM RASPBERRY PI MotoDriver2 Raspberry Pi GPIO26 GPIO20 Die Stromversorgung für den MotoDriver2 (PIN 4) sollte zwischen 5 V und 35 V liegen. Dies ist abhängig von Ihrer Konfiguration und den verwendeten Bauteilen. Bei einer Spannung von über 12 V, müssen Sie unbedingt den Jumper an Steckplatz 3 entfernen, damit der integrierte Spannungswandler nicht beschädigt wird.
- Seite 7 Um Gleichstrommotoren an dem Modul zu verwenden, verbinden Sie einfach die Motoren, das Modul und Ihren Raspberry Pi, wie auf vorherigem Bild zu sehen. Übertragen Sie das nachfolgende Codebeispiel vollständig auf ihren Raspberry Pi, um die Funktionalität zu testen. import import time import...
-
Seite 8: Sonstige Informationen
Wir senden Ihnen eine Paketmarke zu, mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete...
