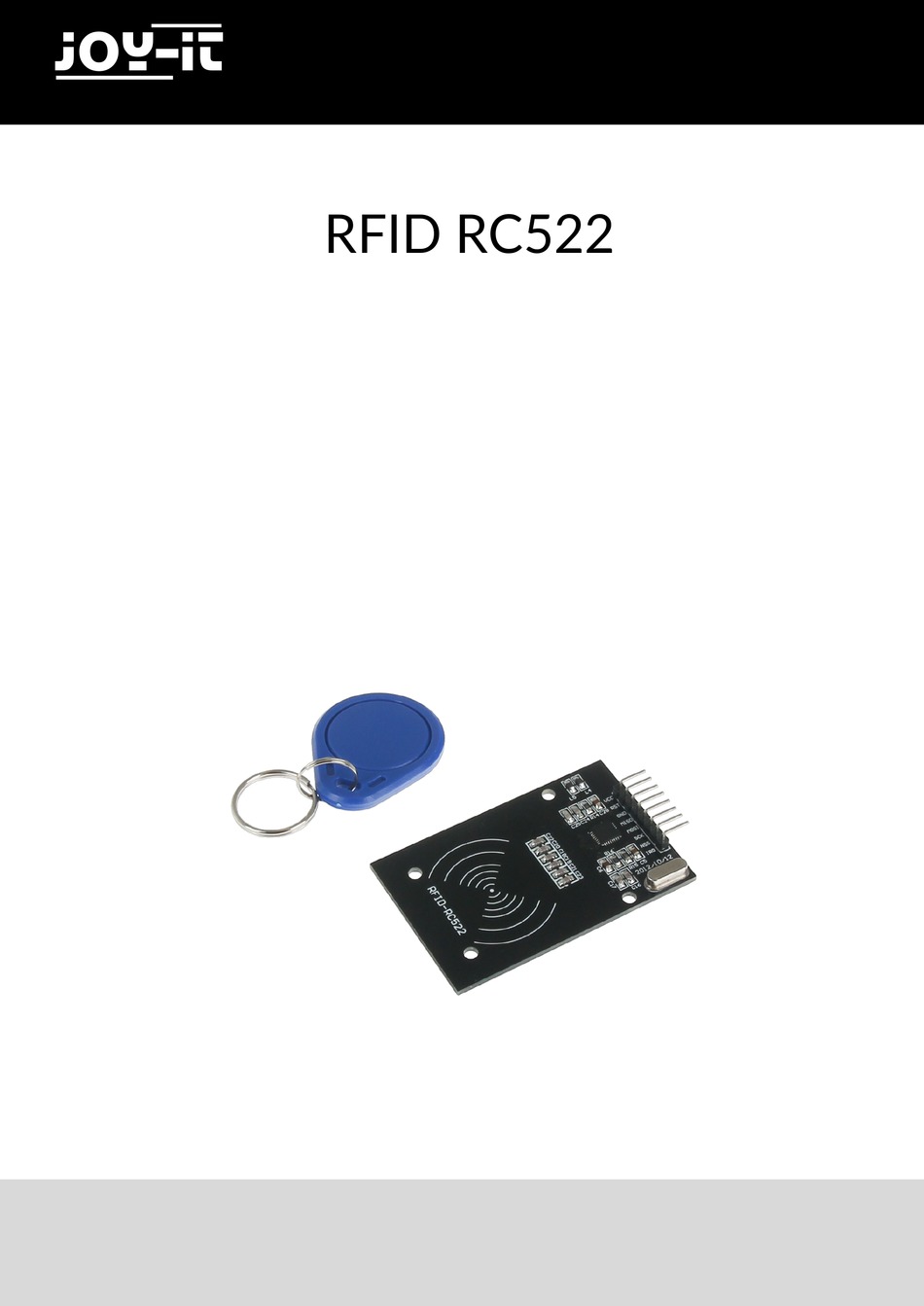

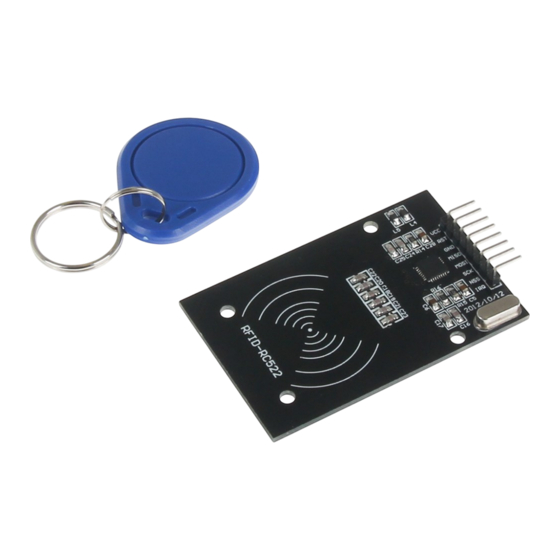

- Seite 1 RFID RC522 Ausgabe 09.06.2017 Copyright by Joy-IT...
- Seite 2 RFID RC522 Index Verwendung mit einem Arduino Anschließen des Moduls Installation des Moduls 2. Verwendung mit einem Raspberry Pi Anschließen des Moduls Installation des Moduls Installation der Bibliotheken Installation der Software Ausgabe 09.06.2017 Copyright by Joy-IT...
-
Seite 3: Verwendung Mit Einem Arduino
1. Verwendung mit einem Arduino 1.1 Anschließen des Moduls Schließen Sie das RFID-Modul, wie in Bild 1, bzw. in Tabelle 1, zu sehen, an die PINs des Arduinos an. Bild 1: Verbindung zwsichen RFID-Modul und Arduino Ausgabe 09.06.2017 Copyright by Joy-IT... - Seite 4 RFID PIN Arduino PIN MISO MOSI Tabelle 1: PIN-Verbindung zwischen RFID-Modul und Arduino Ausgabe 09.06.2017 Copyright by Joy-IT...
-
Seite 5: Schritt 2-Installation Des Moduls
Serial.println(F("Scan PICC to see UID, type, and data blocks...")); void loop() { //Suche nach neuen Karten ( ! mfrc522.PICC_IsNewCardPresent()) { return; ( ! mfrc522.PICC_ReadCardSerial()) { return; //Informationsabruf des RFID-Gerätes mfrc522.PICC_DumpToSerial(&(mfrc522.uid)); Code 1: Beispiel-Code für Arduino Ausgabe 09.06.2017 Copyright by Joy-IT... - Seite 6 2. Verwendung mit einem Raspberry Pi 2.1 Anschließen des Moduls Schließen Sie das RFID-Modul, wie in Bild 1, bzw. in Tabelle 1, zu sehen, an die PINs des Raspberrys an. Bild 2: Verbindung zwsichen RFID-Modul und Raspberry Ausgabe 09.06.2017 Copyright by Joy-IT...
- Seite 7 PIN 1 (3V Power) PIN 22 (BCM 25) PIN 6 (Ground) MISO PIN 21 (BCM 9) MOSI PIN 19 (BCM 10) PIN 23 (BCM 11) PIN 24 (BCM 8) Tabelle 2: PIN-Verbindung zwischen RFID-Modul und Raspberry Ausgabe 09.06.2017 Copyright by Joy-IT...
-
Seite 8: Installation Der Bibliotheken
In der Datei, die sich nun geöffnet hat, fügen Sie folgende Befehle ans Ende. Die Datei können Sie mit Str+O speichern und den Editor mit Strg+X verlassen. device_tree_param=spi=on dtoverlay=spi-bcm2708 Code 2: Einfügen in die Boot-Config Ausgabe 09.06.2017 Copyright by Joy-IT... -
Seite 9: Installation Der Software
Terminal 4: Installation weiterer Pakete Die prinzipielle Installation ist nun abgeschlossen. Als letztes muss nun doch die MFRC522 Bibliothek heruntergeladen werden. Verwenden Sie dafür den folgenden Befehl: clone https://github.com/mxgxw/MFRC522-python.git && cd MFRC522-python Terminal 5: Installation der MFRC522 Bibliothek Ausgabe 09.06.2017 Copyright by Joy-IT... - Seite 10 [114, 97, 115, 112, 98, 101, 114, 114, 121, 45, 116, 117, 116, 111, 114, 0] Code 3: Einfügen in die Write.py Wenn Sie damit fertig sind können Sie die Schreibroutine starten und den Inhalt auf Ihr Gerät übertragen. sudo python Write.py Terminal 7: Auf RFID Gerät schreiben Ausgabe 09.06.2017 Copyright by Joy-IT...
