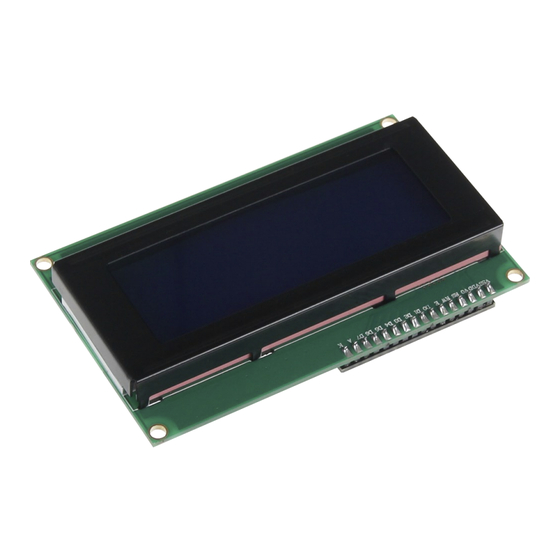

20X4 LCD MODUL
I2C seriell
1. ALLGEMEINE INFORMATIONEN
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgen-
den zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu
beachten ist.
Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so
können Sie uns selbstverständlich gerne kontaktieren.
www.joy-it.net
Pascalstr. 8 47506 Neukirchen-Vluyn
Werbung
Verwandte Anleitungen für Joy-it 20X4
Inhaltszusammenfassung für Joy-it 20X4
- Seite 1 20X4 LCD MODUL I2C seriell 1. ALLGEMEINE INFORMATIONEN Sehr geehrter Kunde, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgen- den zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist. Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.
- Seite 2 Anschließen des Displays Schließen Sie das Display, wie im folgenden Bild, bzw. in der folgenden Tabelle zu sehen ist, an die Pins Ihres Arduinos an. Dieses Bild wurde mit Fritzing erstellt. Arduino® Uno 20 x 4 LCD www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
-
Seite 3: Installation Der Bibliothek
Diese Bibliothek ermöglicht Ihnen eine möglichst einfache und schnelle Verwendung des Displays. Öffnen Sie hierzu zunächst die Bibliotheksverwaltung in Ihrer Arduino Suchen Sie nun in dem sich öffnenden Bibliotheksverwalter nach der LiquidCrystal_I2C Bibliothek und installieren Sie diese. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... - Seite 4 //Bei falscher Funktion bitte obere Zeile auskommentie- ren, //und untere Zeile freigeben LiquidCrystal_I2C lcd(0x27,20,4); //LiquidCrystal_I2C lcd(0x3F,20,4); void setup() lcd.init(); void loop() lcd.backlight(); //Nachricht ausgeben lcd.setCursor(0,0); lcd.print(" joy-IT"); lcd.setCursor(0,1); lcd.print(" "); lcd.setCursor(0,2); lcd.print(" Serial"); lcd.setCursor(0,3); lcd.print(" LCD"); www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
-
Seite 5: Installation Der Software
Link Download finden. Anschließen des Displays Schließen Sie das Display, wie im folgenden Bild, bzw. in der folgenden Tabelle, zu sehen , an die Pins Ihres Raspberry Pis an. Dieses Bild wurde mit Fritzing erstellt. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... - Seite 6 Sollte die I2C-Funktion auf Ihrem Raspberry Pi noch nicht aktiviert sein, so müssen Sie dies nun in den Einstellungen nachholen. Öffnen Sie hierzu die Einstellungen mit dem folgenden Befehl: sudo raspi-config In dem sich nun öffnenden Fenster wählen Sie die Option Interfacing Options. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 7 Beispielscript und laden diese anschließend herunter (Nach dem Down- load ist keine größere Veränderung am Script mehr von Nöten): mkdir I2C-LCD && cd I2C-LCD wget https://joy-it.net/files/files/Produkte/SBC-LCD20x4/20x4_LCD_MODUL.zip unzip 20x4_LCD_MODUL.zip Nun müssen Sie die I2C-Adresse des Displays herauslesen. Bitte beachten Sie, dass das Display bereits angeschlossen sein muss.
- Seite 8 Kommunikation mit dem Display Die Installation des Displays ist nun abgeschlossen. Als Letztes können Sie nun noch die Datei einsehen, um das Script nach Wunsch zu ändern oder direkt so in Betrieb zu nehmen. sudo nano LCD.py www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 9 Kombination verlassen. import lcddriver from time import lcd = lcddriver.lcd() lcd.lcd_clear() try: while True: lcd.lcd_display_string(" joy-IT", 1) lcd.lcd_display_string("", 2) lcd.lcd_display_string(" Serial", 3) lcd.lcd_display_string(" LCD", 4) sleep(100) except KeyboardInterrupt: lcd.lcd_clear() Starten Sie nun den Beispielcode mit dem folgenden Befehl: sudo python3 LCD.py www.joy-it.net...
-
Seite 10: Sonstige Informationen
Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten, kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete...
