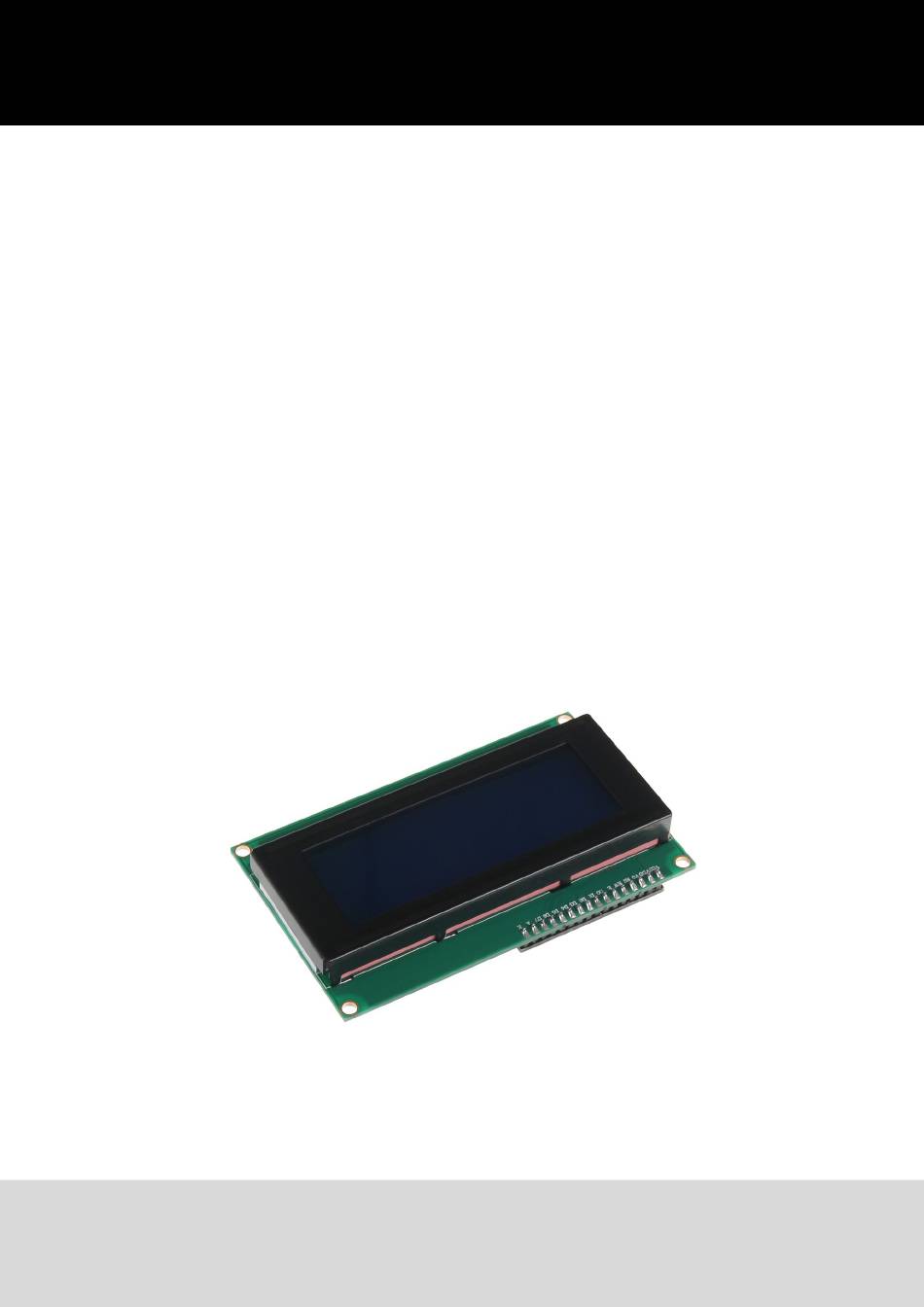

Seite 1

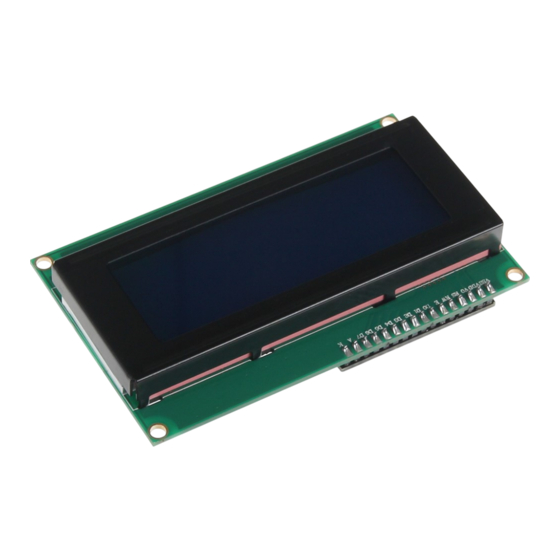

I2C Serial 20x4 2004 LCD Modul Ausgabe 07.08.2018 Copyright by Joy-IT...
Seite 2
Verwendung mit einem Arduino 1.1 Anschließen des Displays 1.2 Installation der Bibliothek 1.3 Beispiel-Code Verwendung mit einem Raspberry Pi 2.1 Installation der Software 2.2 Anschließen des Displays 2.3 Installation der Bibliotheken 2.4 Kommunikation mit dem Display Support Ausgabe 07.08.2018 Copyright by Joy-IT...
Im Folgenden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten ist. 1. Verwendung mit einem Arduino Anschließen des Displays Schließen Sie das Display, wie im folgenden Bild, bzw. in der folgenden Tabelle, zu sehen ist, an die Pins Ihres Arduinos an. Ausgabe 07.08.2018 Copyright by Joy-IT...
Bevor Sie das Code-Beispiel auf Ihren Arduino übertragen können, müssen Sie zunächst die zusätzliche Bibliothek LiquidCrystal_I2C installieren. Diese Bibliothek ermöglicht Ihnen eine möglichst einfache und schnelle Verwendung des Displays. Öffnen Sie hierzu zunächst die Bibliotheksverwaltung in Ihrer Arduino Software. Ausgabe 07.08.2018 Copyright by Joy-IT...
Seite 5
Suchen Sie nun in dem sich öffnenden Blibliotheksverwalter nach der LiquidCrystal_I2C Bibliothek und installieren Sie diese. Sobald die Bibliothek installiert ist, ist die Installation des Displays abgeschlossen. Sie können nun im nächsten Schritt unseren Beispielcode übertragen, um das Display zu testen. Ausgabe 07.08.2018 Copyright by Joy-IT...
Sollten Sie bereits ein aktuelles Raspbian-System auf Ihrem Raspberry verwenden, so können Sie diesen Schritt überspringen und sofort mit Schritt 2.2 fortfahren. Installieren Sie auf Ihre SD-Karte mit Hilfe des „Win32 Disk Imager“-Programms das aktuelle Raspbian Image, welches Sie unter dem folgenden Link zum Download finden. Ausgabe 07.08.2018 Copyright by Joy-IT...
Seite 8
Schließen Sie das Display, wie im folgenden Bild, bzw. in der folgenden Tabelle, zu sehen ist, an die Pins Ihres Raspberry Pis an. Raspberry Pi I2C 20x4 LCD Pin 6 (Ground) Pin 4 (5V) Pin 3 (BCM 2 / SDA) Pin 5 (BCM 3 / SCL) Ausgabe 07.08.2018 Copyright by Joy-IT...
Sollte die I2C-Funktion auf Ihrem Raspberry Pi noch nicht aktiviert sein, so müssen Sie dies nun in den Einstellungen nachholen. Öffnen Sie hierzu die Einstellungen mit folgendem Befehl: sudo raspi-config In dem sich nun öffnenden Fenster wählen Sie die Option Advanced Options. Ausgabe 07.08.2018 Copyright by Joy-IT...
Seite 10
Speichern Sie nun die Datei mit der Tastenkombination STRG + O. Sie können danach den Editor mit der Kombination STRG + X verlassen. sudo reboot Starten Sie Ihren Raspberry Pi nun mit dem folgenden Befehl neu: Ausgabe 07.08.2018 Copyright by Joy-IT...
Seite 11
Die eben gestartete Prüfung hat ein I2C-Signal an der Adresse 27 festgestellt. Dies ist die Standart-Adresse des Displays. In manchen Fällen kann hier auch eine andere Speicheradresse gefunden werden. In diesem Fall müssen Sie die Speicheradresse in den Treibereinstellungen auf Ihre Adresse aktualisieren. Ausgabe 07.08.2018 Copyright by Joy-IT...
Den Text können Sie selbstverständlich nach Ihren Wünschen modifizieren. import lcddriver from time import lcd = lcddriver.lcd() lcd.lcd_clear() lcd.lcd_display_string(" joy-IT", 1) lcd.lcd_display_string("”, 2) lcd.lcd_display_string(" Serial", 3) lcd.lcd_display_string(" LCD", 4) Den Editor können Sie danach mit der gewohnten Kombination verlassen. sudo python LCD.py Ausgabe 07.08.2018 Copyright by Joy-IT...
Seite 13
Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite. E-Mail: service@joy-it.net Ticket-System: http://support.joy-it.net Telefon: +49 (0)2845 98469 – 66 (11- 18 Uhr) Für weitere Informationen besuchen Sie unsere Website: www.joy-it.net Ausgabe 07.08.2018 Copyright by Joy-IT...
