Joy-it SBC-MotoDriver2 Bedienungsanleitung Seite 4

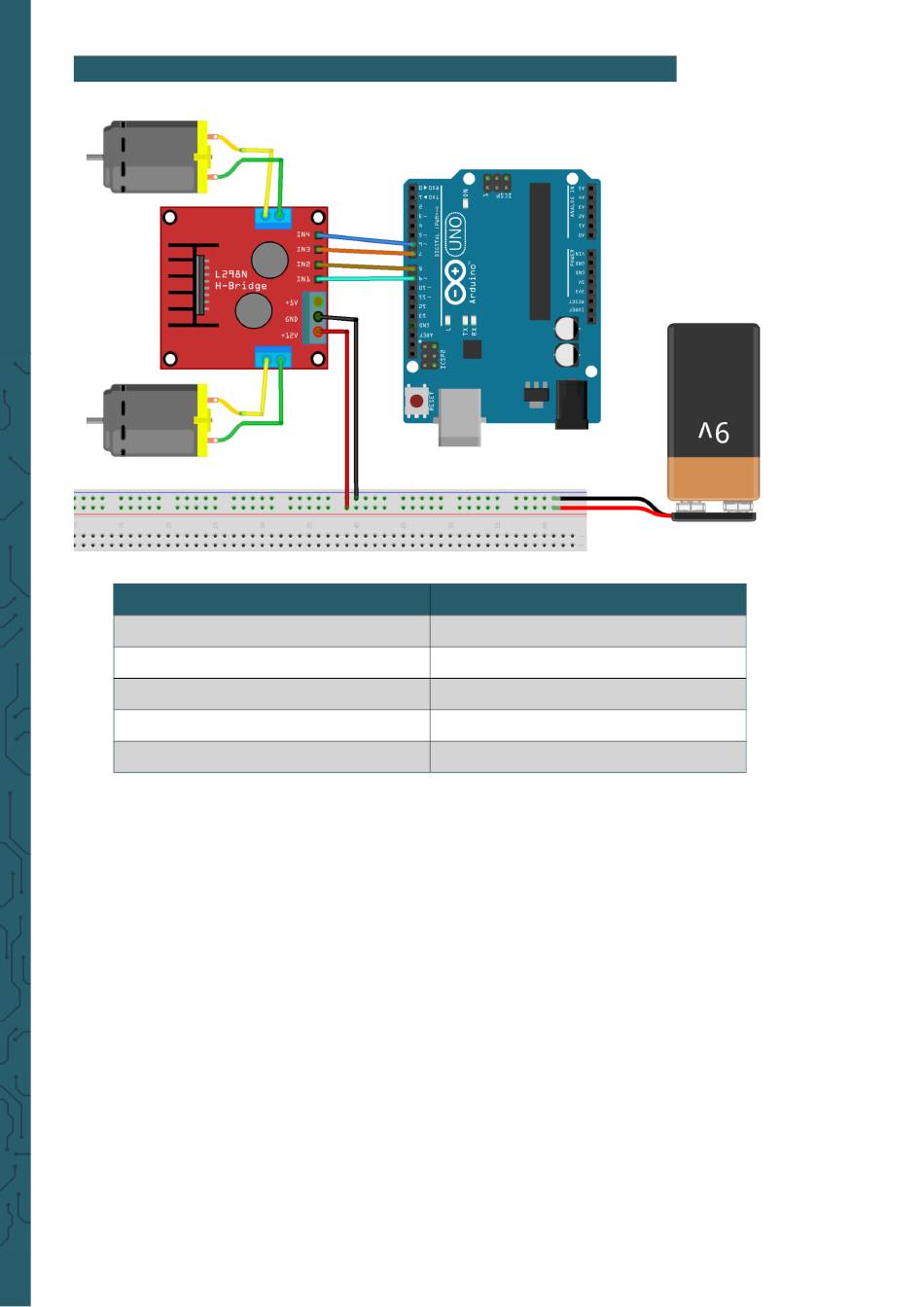

3. VERWENDUNG MIT DEM ARDUINO
MotoDriver2
IN1
IN2
IN3
IN4
GND
Die Stromversorgung für den MotoDriver2 (PIN 4) sollte zwischen 5 V und
35 V liegen. Dies ist abhängig von Ihrer Konfiguration und den
verwendeten Bauteilen.
Bei einer Spannung von über 12 V, müssen Sie unbedingt den Jumper an
Steckplatz 3 entfernen, damit der integrierte Spannungswandler nicht
beschädigt wird.
Bei Spannungen bis 12 V können Sie Ihren Arduino auch über den 5 V-
Anschluss des Motortreiber-Boards mit Strom versorgen.
Arduino
9
8
7
6
GND
