Inhaltszusammenfassung für Joy-it MotoDriver2
- Seite 1 MotoDriver2 Ausgabe 19.05.2017 Copyright by Joy-IT...
- Seite 2 MotoDriver2 Index 1. Einführung 2. PIN Belegung 3. Anschluss an einen Arduino Uno 4. Verwendung Ausgabe 19.05.2017 Copyright by Joy-IT...
-
Seite 3: Technische Daten

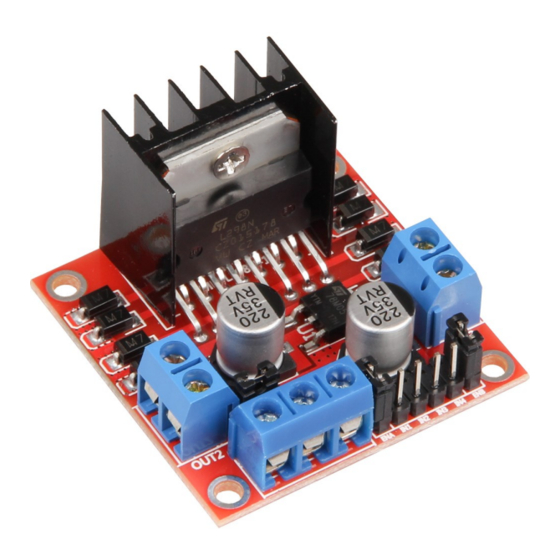

Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten ist: Einführung Der MotoDriver2 ist eine Erweiterungsplatine, die die Ansteuerung und Verwendung von bis zu zwei Gleichstrommotoren ermöglicht. Die Gleichstrommotoren können dabei mit einer konstanten Spannung zwischen 5V und 35V gesteuert werden. - Seite 4 Entfernen Sie den Jumper am Steckplatz 3, falls die Stromversorgung über 12V liegt. Dies aktiviert die Stromversorgung zum Onboard 5V Regulator. Der 5V Ausgang ist ideal um z.B. die Stromversorgung für einen Arduino zu ermöglichen. Dieser ist nur aktiv, wenn der Jumper am Steckplatz 3 gesetzt wurde. Ausgabe 19.05.2017 Copyright by Joy-IT...
- Seite 5 3. Anschluss an einen Arduino Uno MotoDriver 2 Arduino Input 1 Input 2 Input 3 Input 4 The Stromversorgung für den MotoDriver2 (PIN 4) sollte zwischen 5V und 35V liegen. Dies ist abhängig von ihrer Konfiguration und den verwendeten Bauteilen. Ausgabe 19.05.2017 Copyright by Joy-IT...
- Seite 6 //Motor Control A in both directions analogWrite(motorPin1, speed); delay(2000); analogWrite(motorPin1, 0); delay(200); analogWrite(motorPin2, speed); delay(2000); analogWrite(motorPin2, 0); //Motor Control B in both directions analogWrite(motorPin3, speed); delay(2000); analogWrite(motorPin3, 0); delay(200); analogWrite(motorPin4, speed); delay(2000); analogWrite(motorPin4, 0); void loop(){ Ausgabe 19.05.2017 Copyright by Joy-IT...
