Seite 1

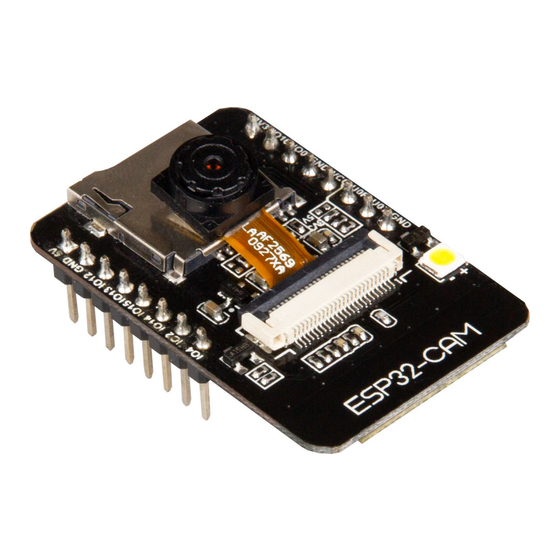

ESP32 KAMERAMODUL SBC-ESP32-Cam 1. ALLGEMEINE INFORMATIONEN Sehr geehrter Kunde, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist. Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.
IO2: Data 0 • IO4: Data 1 (auch mit der on-board LED verbunden) • IO12: Data 2 • IO13: Data 3 • Um das Gerät in den Flashmodus zu versetzen, muss IO0 mit GND verbun- den werden. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
Seite 3
Nachdem Sie die Entwicklungsumgebung installiert haben, können Sie die- se öffnen, um Sie für die Verwendung des Kameramoduls vorzubereiten. Gehen Sie zu Datei -> Voreinstellungen Fügen Sie die URL: https://dl.espressif.com/dl/package_esp32_index.json unter zusätzlichge Boardverwalter-URLs ein. Mehrere URLs können mit einem Komma getrennt werden. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
Seite 4
Gehen Sie nun zu Werkzeuge -> Board -> Boardverwalter… Geben Sie nun esp32 in der Suchleiste ein und installieren Sie den ESP32- Boardverwalter. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
Seite 5
Da das Modul keinen USB-Anschluss besitzt, müssen Sie einen USB zu TTL Wandler verwenden. Zum Beispiel den SBC-TTL Schnittstellenwandler von Joy-it. Bei der Verwendung müssen Sie darauf achten, dass der Jumper auf der Position 3V3 steht. Dabei müssen Sie folgende Pinbelegung verwenden.
Seite 6
2. BEISPIELPROGRAMM CAMERAWEBSERVER Zum Öffnen des Beispielprogramms CameraWebServer klicken Sie auf Datei -> Beispiele -> ESP32 -> Camera -> CameraWebServer. Nun müssen Sie zunächst, wie im Bild unten zusehen, das richtige Kame- ramodul auswählen (CAMERA_MODEL_AI_THINKER) die anderen Modelle müssen eventuell mit // auskommentiert werden.
Seite 7
Sie können im seriellen Monitor, wenn Sie die richtige Baudrate von 115200 eingestellt haben, die IP-Adresse Ihres Webservers sehen. Die angezeigte IP-Adresse müssen Sie in Ihren Internetbrowser eingeben, um auf den Webserver zuzugreifen. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete...
