4-2. Betriebsmodus Einführung
Die SC-Serie ist nicht nur eine Kombination aus Wechselrichter und Ladegerät. Es gibt viele
zusätzliche Funktionen, mit denen die insgesamt verfügbare Wechselstromleistung erhöht werden
kann, selbst wenn die externe Wechselstromversorgung begrenzt ist.

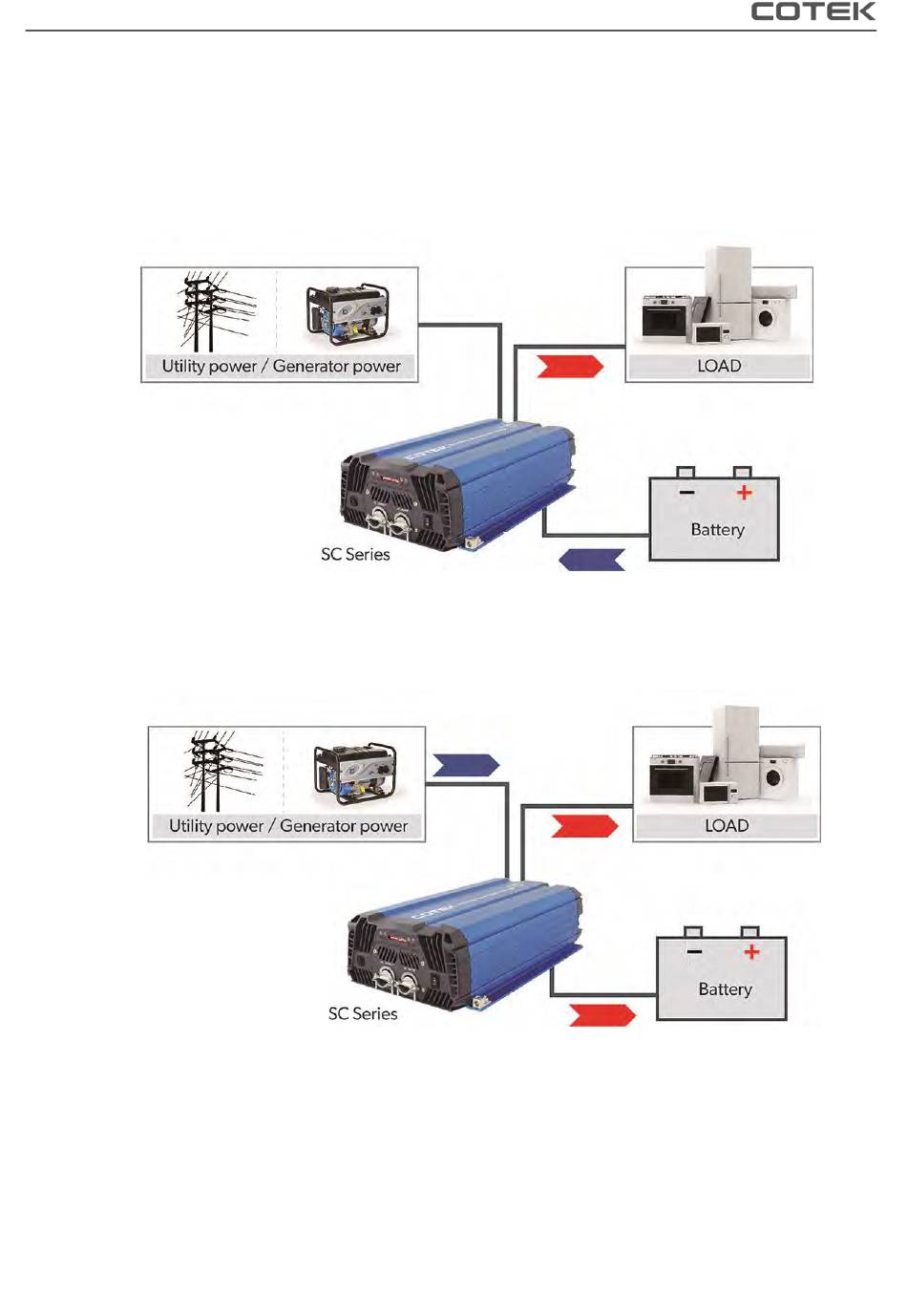

4-2-1. Grundlegende Funktionsbeschreibung
Wenn kein externer Wechselstromeingang verfügbar ist, liefert der Wechselrichter des Geräts eine
Wechselstromausgangslast von den Batterien. Siehe Abb. 12.
：
Fig. 12
Inverter mode
Wenn eine externe Wechselstromversorgung verfügbar ist, schaltet sich das Übertragungsrelais ein.
Siehe Abb.13. Beide Ausgänge sowie das Ladegerät werden von der externen
Wechselstromversorgung versorgt. Die Batterien werden jetzt aufgeladen.
：
Fig. 13
Charger mode
4-2-2. Power-sharing-Funktion
Hier ist der Power Sharing-Pegel auf 30 Ampere eingestellt, während die AC-Ausgangslasten
insgesamt 20 Ampere verbrauchen. Dies bedeutet, dass nur noch 30 - 20 = 10 Ampere zum Aufladen
übrig bleiben. Bei 12V Batterien 120 VAC ergibt sich ein maximaler Ladestrom von ca. 100A DC.
Siehe Abb. 14.
23
