3.
Installation und Wartung
Während der Installation und Inbetriebnahme des Geräts sind die Sicherheitsrichtlinien und -maßnahmen
jederzeit gültig. Siehe Kapitel 1 dieses Handbuchs.
3-1. Auspacken des Produkts
Zusätzlich zum Gerät beinhaltet die Lieferung:
Batterie Temperatursensor TS-01 ( optional )
Fernbedienung CR-20C ( optional )
Kurzanleitung
Überprüfen Sie den Inhalt nach dem Auspacken auf mögliche Schäden. Verwenden Sie das Produkt
nicht, wenn es beschädigt ist. Falls der Inhalt beschädigt ist, wenden Sie sich bitte an Ihren
Lieferanten. Überprüfen Sie anhand des Identifikationsetiketts, ob die Batteriespannung der DC-
Eingangsspannung der Einheit entspricht (z. B. 12-V-Batterie für eine 12-V-Eingangsspannung).
Stellen Sie außerdem sicher, dass die AC-Ausgangsspannung und die Ausgangsleistung des Geräts
den Anforderungen entsprechen.

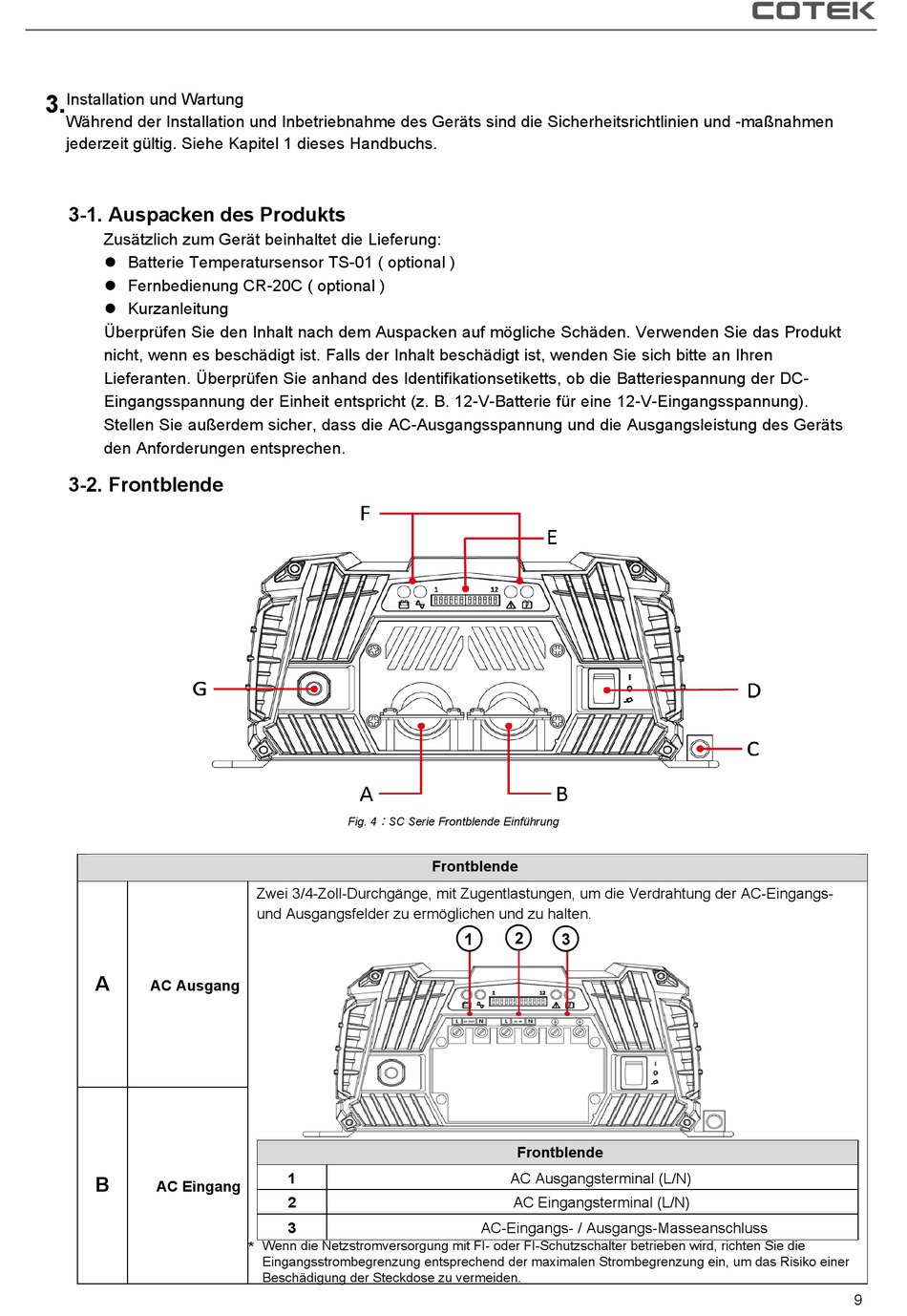

3-2. Frontblende
A
AC Ausgang
B
AC Eingang
Fig. 4 ： SC Serie Frontblende Einführung
Zwei 3/4-Zoll-Durchgänge, mit Zugentlastungen, um die Verdrahtung der AC-Eingangs-
und Ausgangsfelder zu ermöglichen und zu halten.
1
2
3
*
Wenn die Netzstromversorgung mit FI- oder FI-Schutzschalter betrieben wird, richten Sie die
Eingangsstrombegrenzung entsprechend der maximalen Strombegrenzung ein, um das Risiko einer
Beschädigung der Steckdose zu vermeiden.
Frontblende
2
1
3
Frontblende
AC Ausgangsterminal (L/N)
AC Eingangsterminal (L/N)
AC-Eingangs- / Ausgangs-Masseanschluss
9
