4-1-1. Beschreibung der Batterieladefunktion
Die SC-Serie ist mit einem mehrstufigen PFC-Ladegerät (Power Factor Corrected) und einem PI-Ladegerät
(Proportional-Integral) ausgestattet. Die PFC-Funktion steuert die zum Laden der Batterien verwendete Leistung,
um einen Leistungsfaktor so nahe wie möglich an 1 (oder Eins) zu erhalten. Dies bewirkt, dass das
Batterieladegerät wie ein Widerstand für die Leitung aussieht (zwingt die Ladestromwellenform, die
Spannungswellenform widerzuspiegeln). Mit der PI-Funktion können sich die Spannung und der Strom des
Ladegeräts unabhängig voneinander ändern. Diese beiden Merkmale maximieren die von der Wechselstromquelle
(d. H. Stromversorger oder Generator) verfügbare Wirkleistung, was zu weniger Energieverschwendung und
größeren Ladefähigkeiten führt als die meisten heutigen Ladegeräte. Wenn eine Wechselstromquelle an den
Wechselstromeingang angeschlossen ist, beginnt der Wechselrichter mit der Überwachung auf akzeptable
Wechselspannung. Sobald die Wechselspannung akzeptiert ist, schließt das Wechselstromübertragungsrelais den
Lademodus und beginnt. Nach Beginn des Lademodus wird die Batteriespannung des Wechselrichters überwacht,
um die Ladestufe zu bestimmen. Das Ladegerät überspringt die Ladestufen Bulk und Absorb und geht direkt zum
endgültigen Laden über. Wenn jedoch die eingehende Wechselstromversorgung verloren geht und innerhalb von 2
Minuten zurückkehrt, kehrt der Lademodus zu der Ladestufe zurück, in der er sich vor dem Verlust des
Wechselstromeingangs befand - unabhängig von der Batteriespannung.
Die drei Stufen des SC-1200/2000 umfassen einen automatischen dreistufigen Ladevorgang: Bulk, Absorb und
Float Charge; und eine manuelle Ausgleichsladestufe (EQ). Der automatische dreistufige Ladevorgang ermöglicht
das vollständige Aufladen und Überwachen der Batterien ohne Beschädigung durch Überladung. Die EQ-Stufe
(zum Aktivieren ist eine Fernanzeige erforderlich) wird verwendet, um geschichteten Elektrolyten aufzurühren und
eventuell aufgetretene Sulfatierungen der Batterieplatte umzukehren. Die AC-Eingangsspannung fällt unter 90 VAC
bei 1xx-Serie / 180 VAC bei 2xx-Serie - das Ladegerät stoppt den Ladevorgang, um die eingehende AC-Spannung
zu stabilisieren. Der Lademodus bietet bis zu drei separate Ladestufen: Massenladen, Absorbieren und
Erhaltungsladen.
：

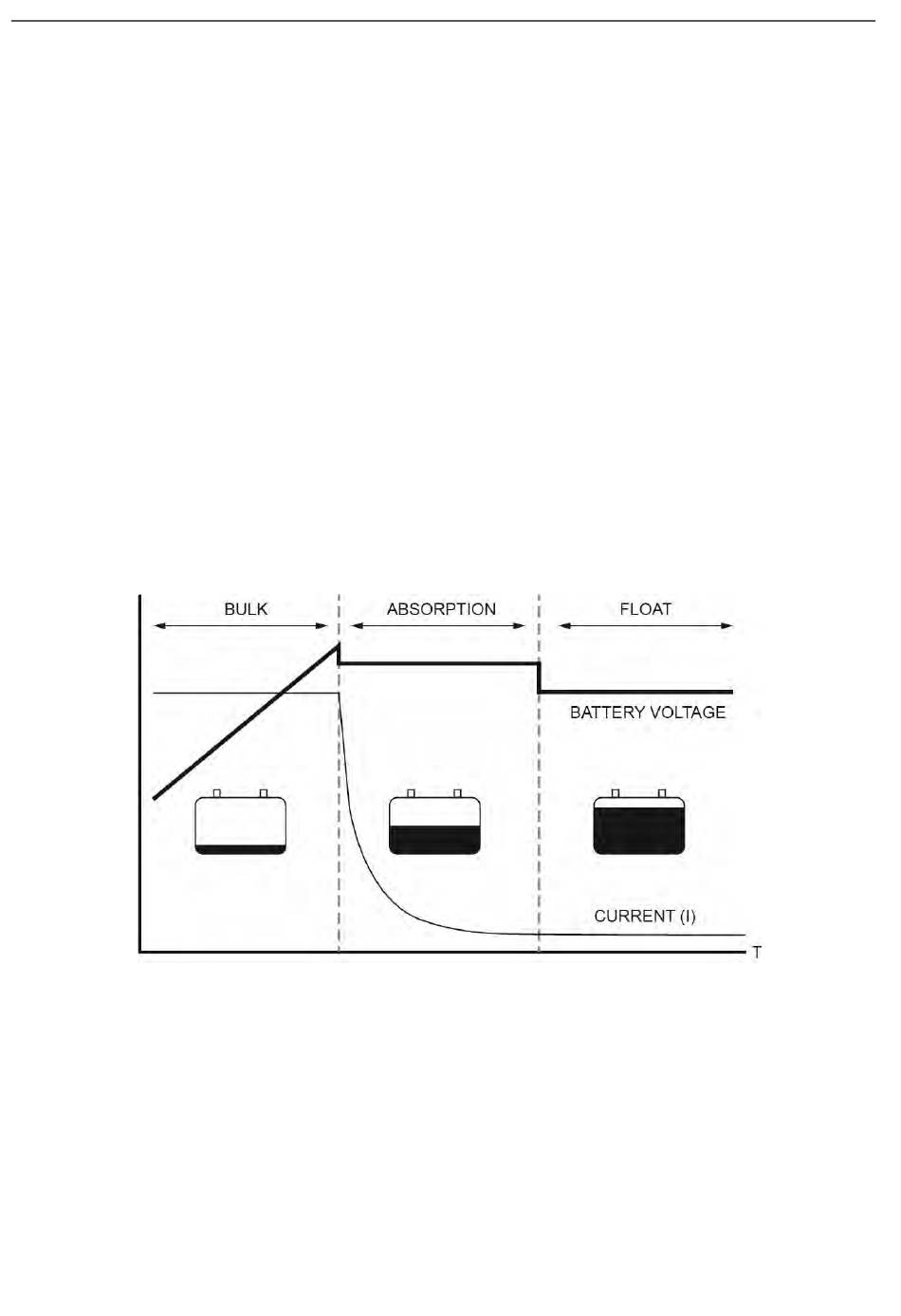

Fig. 9
Three step charge system
20
