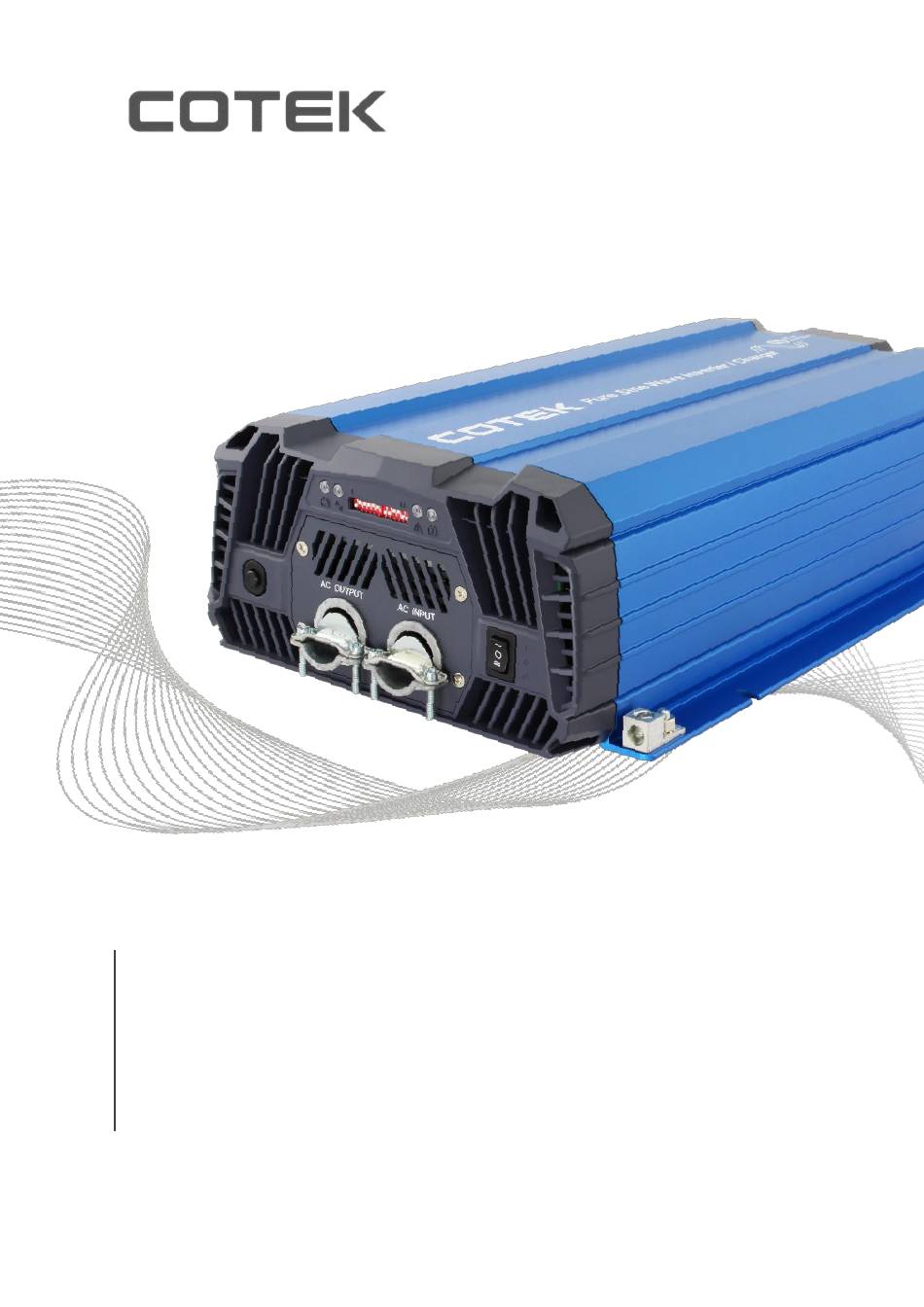

- Seite 1 SC Serie Bedienungsanleitung SC-1200 / SC-2000 Rein Sinus Wechselrichter & Ladegerät zur Verwendung mit Isolationswächter...
-
Seite 2: Inhaltsverzeichnis
Inhalt SICHERHEITSINFORMATIONEN 1-1. Warnungen und Symbole 1-2. allgemeine Sicherheitsvorkehrungen 1-3. weitere Sicherheits- und Installationshinweise 1-4. Warnung zur Verwendung von Batterien FUNKTIONSMERKMALE EINLEITUNG 2-1. Systemübersicht 2-2. elektrische Spezifikation 2-3. mechanische Zeichnungen INSTALLATION UND WARTUNG 3-1. Auspacken des Produkts 3-2. Frontblende 3-3. Rückwand 3-4. -
Seite 3: Sicherheitsinformationen
1. SICHERHEITSINFORMATIONEN 1-1. Warnungen und Symbole Sicherheitshinweise und Warnungen sind in diesem Handbuch durch folgende Piktogramme gekennzeichnet: Ergänzende Informationen zur Bedienung des Gerätes VORSICHT Sicherheitshinweise: Nichtbeachtung dieser Hinweise kann zu Sachschäden führen und die Funktion des Gerätes beeinträchtigen. VORSICHT Sicherheitshinweise zu einer Gefahr durch elektrischen Strom oder Spannung. Die Nichtbeachtung dieser Anleitung kann zu Sach- und Personenschäden führen und die Funktion des Gerätes beeinträchtigen. -
Seite 4: Warnung Zur Verwendung Von Batterien
die DC- und AC-seitigen Anschlüsse sollten festsitzend und solide sein Erdung: die zuverlässige Erdung von im Rack montierten Geräten sollte aufrecht erhalten werden lassen Sie kein Metallwerkzeug auf die Batterie fallen. Die daraus entstehenden Funken oder Kurzschlüsse an der Batterie oder anderen elektrischen Teilen können eine Explosion verursachen. ... -
Seite 5: Funktionsmerkmale Einleitung
2. Funktionsmerkmale Einleitung 2-1. Systemübersicht Die SC-Serie ist ein Wechselrichter-/Ladesystem mit fortschrittlicher elektronischer und digitaler Signalprozessortechnologie, die folgende Funktionen bietet: Bi-direktionales All-in-One Design. Zertified durch UL ( UL458 & Supplement SA / UL1741 ). kompakte Größe - hohe Integration = problemlose Installation ... -
Seite 6: Elektrische Spezifikation
2-2. elektrische Spezifikation Spezifikation Model elektrisch Bezeichnung SC-1200-112 SC-1200-124 SC-1200-212 SC-1200-224 Nennspannung 12 VDC 24 VDC 12 VDC 24 VDC Eingangsspannungs- 10.5 ~ 16.5 VDC 21 ~ 33 VDC 10.5 ~ 16.5 VDC 21 ~ 33 VDC bereich (±0.5V) Eingangsüberspan- 16.5 VDC 33 VDC 16.5 VDC... - Seite 7 Spezifikation Model elektrisch Bezeichnung SC-1200-112 SC-1200-124 SC-1200-212 SC-1200-224 AC Eingang* 30 A MAX 16 A MAX Leistungskorrektur >0.95 (Max.) faktor(PFC) Zusatz DC Ausgangsspannung Batteriespannung Ausgang Ausgangsstrom 20A Max Ladestrom- 12.5 / 25 / 37.5 / 12.5 / 25 / 37.5 / 6.25 / 12.5 / 6.25 / 12.5 / bereich...
- Seite 8 Spezifikation Model elektrisch Bezeichnung SC-2000-112 SC-2000-124 SC-2000-212 SC-2000-224 Nennspannung 12 VDC 24 VDC 12 VDC 24 VDC Eingangsspannungs- 10.5 ~ 16.5 VDC 21 ~ 33 VDC 10.5 ~ 16.5 VDC 21 ~ 33 VDC bereich (±0.5V) Eingangsüberspan- 16.5 VDC 33 VDC 16.5 VDC 33 VDC nungsschutz (±0.5V)
- Seite 9 Spezifikation Model elektrisch Bezeichung SC-2000-112 SC-2000-124 SC-2000-212 SC-2000-224 Ausgangsspannung Zusatz DC Batteriespannung Ausgang Ausgangsstrom 20A Max Ladestrom- 25 / 50 / 75 / 12.5 / 25 / 37.5 / 25 / 50 / 75 / 12.5 / 25 / 37.5 / bereich 100A 100A...
-
Seite 10: Mechanische Zeichnungen
Bewertungskurve ： Fig. 2 SC series De-rating Curve 2-3. Mechanische Zeichnungen Einheit : mm[inch] SC serie Mechanische Zeichnungen ： Fig. 3... -
Seite 11: Installation Und Wartung
Einheit entspricht (z. B. 12-V-Batterie für eine 12-V-Eingangsspannung). Stellen Sie außerdem sicher, dass die AC-Ausgangsspannung und die Ausgangsleistung des Geräts den Anforderungen entsprechen. 3-2. Frontblende SC Serie Frontblende Einführung ： Fig. 4 Front blende Zwei 3/4-Zoll-Durchgänge, mit Zugentlastungen, um die Verdrahtung der AC-Eingangs- und Ausgangsfelder zu ermöglichen und zu halten. - Seite 13 Model AC IN AWG AC OUT AWG GROUNDING AWG SC1200-112 30A/10AWG 30A/10AWG 30A/10AWG SC1200-124 30A/10AWG 30A/10AWG 30A/10AWG SC1200-212 16A/12AWG 22A/10AWG 22A/10AWG SC1200-224 16A/12AWG 22A/10AWG 22A/10AWG SC2000-112 30A/10AWG 30A/10AWG 30A/10AWG SC2000-124 30A/10AWG 30A/10AWG 30A/10AWG SC2000-212 16A/12AWG 26A/10AWG 26A/10AWG SC2000-224 16A/12AWG 26A/10AWG 26A/10AWG Diese Verbindung wird verwendet, um das freiliegende Gehäuse des Wechselrichters an das Gleichstrom-Erdungssystem anzuschließen.
-
Seite 14: Ausgangsspannungsschalter Funktion (S1,S2)
AC Eingangs- Leistungsschalter sicherung SC Serie Frontblende Einführung ： Table 4 3-2-1. DIP Schalter (Funktion) ：(Referenz E) 3-2-1-1 Ausgangsspannungsschalter Funktion (S1,S2)： Ausgangsspannung 100V / 200V 110V / 220V 115V / 230V 120V / 240V Definition Ausgangsspannung ： Table 5 3-2-1-2 Ausgangsfrequenzschalter Funktion (S3)：... -
Seite 15: Ladestromauswahlfunktion (S9,S10)：Standareinstellung : 100
3-2-1-5 Ladestromauswahlfunktion (S9,S10)：Standareinstellung : 100% Ladegerätstrom(%) 100% Definition Ladestromauswahl ： Table 9 3-2-1-6 Ein/Aus Funktion Zusatz DC Ausgang (S11)：Standardeinstellung : OFF Zusatz DC Ausgang Definition Funktion des DC-Ausgangs ： Table 10 3-2-1-7 Ein/Aus Energiesparfunktion (S12)：Standardeinstellung : OFF Der Energiesparmodus wird ausgelöst, wenn die Ausgangslast <20W 10 Sekunden beträgt. Energiesparmodus Definition Energiesparmodus ：... - Seite 16 Status Anzeige Inverter Modus Normal Normal Dauerlicht Float Modus (12V: 11.5 ~ 15.0V) Normal status (0~100%) (24V: 23.0 ~ 30.0V) Grün Übertemperatur- Langsames Ausgleichsmodus schutz Blinken Unter- schenlles Aktiver Modus Temperaturschutz Blinken Inverter Modus Batterie Niederspannung (12V:11.0 ~ 11.5V) Überlast Phasen- oder (24V:22.0 ~ 23.0V) Absorptionsmodus...
-
Seite 17: Rückwand
3-3. Rückwand SC-Serie Einführung Rückseite ： Fig. 5 Rückwand Befolgen Sie die Anweisungen zum Anschließen der Batteriekabel an die DC-Eingangs- anschlüsse des Geräts. Die Kabel sollten so kurz wie möglich sein (idealerweise weniger als 1,8 m), damit sie den erforderlichen Strom gemäß den elektrischen Bestimmungen und Vorschriften verarbeiten können. - Seite 18 Für das Gerät ist ein Batterietemperatursensor optional lieferbar. Wenn die Batterietemperatur hoch ist, wird die Ladespannung automatisch verringert. Batterie Temp. sensor Anschluß (RJ11) (Optional) RS-232-Anschluss: Überwachung und Steuerung der seriellen Schnittstelle über die Computerschnittstelle. Remote Anschluß (RJ11)
- Seite 19 Die grüne Klemme der Fernbedienung ist an ein Relais angeschlossen. Wenn „Fehler“ auftritt, schaltet das Relais. NOTE Zu den Bedingungen zählen Eingangs- / Überspannungen, Fault Ausgangskurzschluss, Übertemperatur, Überlast und Lüfterausfall. Fernbedienungsterminal ： Fig. 7 Nummer Beschreibung Nummer Beschreibung Relais Kontakt Enable+ (ENB) Schliesser Gemeinsamer Relais Kontakt...
-
Seite 20: Steuerung Der Lüftergeschwindigkeit
Der Lüfter wird durch die Last (%) oder die Temperatur (° C) wie im Diagramm dargestellt eingeschaltet: Steuerung der Lüfterge- schwindigkeit Hinweis: Der Lüfter hat die volle Drehzahl (100%) wenn der Status Übertemperatur oder Überlast eintritt. Einführung in die SC-Serie ：... -
Seite 21: Montageanleitung
3-4. Montageanleitung 3-4-1. Wandhalterung (für Marine) Step 1. Befestigen Sie das Tropfschild und das Produkt mit den Schrauben an der Wand. Step 2. Stellen Sie sicher, dass die Höhe vom Boden bis zum Produkt mindestens 70 cm beträgt. Die Schottwandgröße erfordert mindestens 83 mm Abstand auf jeder Seite des Wechselrichters. Wandhalterung Schritt 1 Wandhalterung Schritt 2 ：... -
Seite 22: Systemfunktion Einführung
4. Systemfunktion Einführung Die SC-Serie ist ein Batterieladegerät, ein reiner Sinus-Wechselrichter und ein AC-Übertragungssystem in einem kompakten Gehäuse. 1. Die dreistufige Ladefunktion garantiert, dass die Batterien immer zu 100% aufgeladen werden. (Vom Benutzer wählbar). 2. Der reine Sinus-Wechselrichter gewährleistet, dass die AC-Ausgangsspannung auch bei begrenzter externer AC-Leistung absolut zuverlässig ist. -
Seite 23: Beschreibung Der Batterieladefunktion
4-1-1. Beschreibung der Batterieladefunktion Die SC-Serie ist mit einem mehrstufigen PFC-Ladegerät (Power Factor Corrected) und PI (Proportional-Integral) ausgestattet. Die PFC-Funktion steuert die zum Laden der Batterien benötigte Energiemenge, um einen Leistungsfaktor zu erreichen, der möglichst nahe bei 1 liegt. Dadurch wirkt das Batterieladegerät wie ein Widerstand für die Leitung (zwingt die Ladungsstromwellenform, die Spannungswellenform zu spiegeln). -
Seite 24: Float Charging - Pufferladung
4-1-4. Float charging - Pufferladung Die dritte Ladestufe erfolgt am Ende der Absorptionsladezeit. Während der Pufferladung wird die Ladespannung auf die Endladespannung reduziert (dies wird durch die Auswahl des Batterietyps * festgelegt). In diesem Stadium werden die Batterien voll aufgeladen und bei Bedarf vom Wechselrichter bereit gehalten. -
Seite 25: Betriebsmodus Einführung
4-2. Betriebsmodus Einführung Die SC-Serie ist nicht nur eine Kombination aus einem Wechselrichter und einem Ladegerät. Es gibt viele zusätzliche Funktionen, die verwendet werden können, um die gesamte verfügbare Wechselstromleistung zu erhöhen, selbst wenn die externe Wechselstromversorgung begrenzt ist. 4-2-1. Grundlegende Funktionsbeschreibung Wenn kein externer „AC-Eingang“... - Seite 26 Stromaufteilungsfunktion I ： Fig. 13 Hier ist der Power Sharing-Pegel auf 30 Ampere eingestellt, während die AC-Ausgangslasten insgesamt 20 Ampere verbrauchen. Dies bedeutet, dass nur 30 - 20 = 10 Ampere zum Laden übrig bleiben. Bei 12 V-Batterien mit 120 V AC führt dies zu einem maximalen Ladestrom von ca. 100A DC. Siehe 14. Stromaufteilungsfunktion II ：...
- Seite 27 Stromaufteilungsfunktion III ： Fig. 15 4-2-3. Generatorfunktion Wenn der Bedarf an Wechselstrom immer noch steigt, kann der externe Wechselstrom-Trennschalter dennoch ausgelöst werden, wenn nichts unternommen wird. Dieses Problem kann durch die Generatorfunktion gelöst werden. Wenn der Gesamtbedarf an Energie die maximale externe Stromversorgung übersteigt, kann die Last der AC-Ausgänge mit Hilfe des Wechselrichters hinzugefügt werden.
-
Seite 28: Fehlerbehebung
5. Fehlerbehebung LED Anzeige Lösung Status Status Verbesserung der Belüftung. Stellen Sie sicher, dass die Lüftungsöffnungen im Übertemperaturschutz Wechselrichter nicht blockiert sind. langsames (OTP) Umgebungstemperatur reduzieren. Blinken Grün Unter Temperaturschutz Umgebungstemperatur erhöhen. schnelles (UTP) Blinken Stellen Sie sicher, dass der AC-Eingang Netzüber- / innerhalb von 90 V ~ 132 V AC (110 V langsames... - Seite 29 Die Verwendung eines Zubehörs, das nicht vom Hersteller der Bootseinheit empfohlen oder verkauft wird, kann zu Feuer, Stromschlag oder Personenschäden führen. Demontieren Sie die Marineeinheit nicht. Bringen Sie es zu einem qualifizierten Servicetechniker, wenn eine Wartung oder Reparatur erforderlich ist. Ein falscher Zusammenbau kann zu einem elektrischen Schlag oder Brand führen.
-
Seite 30: Garantie
Monaten ab Kaufdatum und reparieren oder ersetzen defekte Geräte, wenn Sie sie direkt frankiert zurückgesandt haben. Diese Garantie gilt als nichtig, wenn das Gerät unsachgemäß verwendet, verändert oder versehentlich beschädigt wurde. COTEK haftet nicht für irgendetwas, das auf ein Verschulden des Benutzers zurückzuführen ist. - Seite 32 Import &Service durch: MHM-Marketing Manfred Herrmann -Cotek-Werks-Repräsentanz Deutschland- Technologiepark 20 D-91522 Ansbach ´ Tel.: 0049(0)981 482 386 40 mail: info@mhm-marketing.com No.33, Sec. 2, Renhe Rd., Daxi Dist., Taoyuan City 33548, Taiwan 2018.10_A0...
