Inhaltszusammenfassung für Cotek SE350

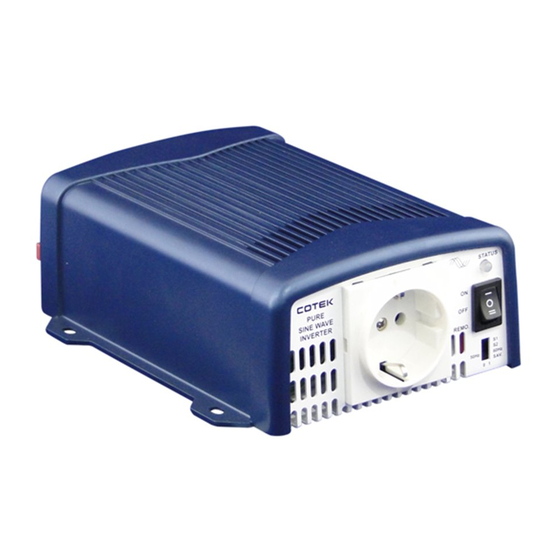

- Seite 1 SE350 Bedienungsanleitung SE350 REINER SINUS-WECHSELRICHTER...
- Seite 3 Inhaltsangabe 1. SICHERHEITSANWEISUNGEN Allgemeine Vorsichtsmaßnahmen 1-1. Vorsichtsmaßnahmen beim Arbeiten mit Batterien 1-2. 2. FUNKTIONALE EIGENSCHAFTEN 2-1. Merkmale 2-2. Mechanische Zeichnung 2-3. Elektrische Spezifikation 3. ANWEISUNGEN 3-1. Vorderseite 3-2. Rückseite 3-3. Schutzmerkmale 3-4. Installation 3-5. DC-Verkabelung 3-6. AC-Erdung 3-7. Wechselrichter-Betrieb 4. FEHLERSUCHE 5.
- Seite 5 Sicherheitsanweisungen 1-1. Allgemeine Vorsichtsmaßnahmen Warnung! Vor der Installation und Nutzung des Wechselrichters bitte Sicherheitsanweisungen sorgfältig lesen. Den Wechselrichter weder Wasser, Tau, Schnee noch Staub aussetzen. Um die Gefahr einer Überhitzung zu vermeiden, dürfen die Belüftungsöffnungen weder abgedeckt noch zugestellt werden und der Wechselrichter darf nicht in einem kleinen Raum ohne Luftzirkulation installiert werden.
- Seite 6 2. Funktionale Eigenschaften 2-1. Merkmale Reiner Sinus-Ausgang (Klirrfaktor<3% @ lineare Last) Ausgangsfrequenz: 50/60 Hz Schalter einstellbar Ausgangsspannung/Stromsparmodus einstellbar Niedriger Stromsparmodus < 1W Vollständige Trennung von Ein- und Ausgang Hoher Wirkungsgrad Geeignet für induktive & kapazitive Lasten beim Start LED-Anzeige mit zweifarbigem Display für alle Statusanzeigen Last- und Temperaturgesteuerter Lüfter Fortschrittlicher Mikroprozesser für anwenderfreundliche Schnittstelle Schutz: Eingangsunterspannung / Überlast / Kurzschluss / Alarm bei...
- Seite 7 2-2. Mechanische Zeichnung Gerät: mm [inch] Abb 1. SE350 Mechanische Zeichnung...
- Seite 8 29V±0.5V 58V±1V 14.5V±0.25V 14.5V±0.25V Schutz Überlast, Kurzschluss, DC-Über-/Unterspannung, Übertemperatur DC-Eingangs-Verpolung Durch Sicherung Betriebstemperatur -20~60℃, siehe SE350 Derating-Kurve Lagertemp. & Feuchtigkeit -30~70°C, 10-95% RH, nicht-kondensierend Sicherheitsstandards Zertifiziert EN 60950-1 ─ Zertifiziert EN 55022 Klasse B EN 55024; EN 61204-3 EMV-Standards ─...
- Seite 9 Stromsysteme, die auf dem Markt erhältlich sind. Der Wechselrichter muss ordnungsgemäß installiert und betrieben werden, damit er seine uneingeschränkte Leistung zeigen kann. Bitte lesen Sie vor dessen Installation und Nutzung sorgfältig diese Anleitung. 3-1. Vorderseite Abb. 3. SE350 Vorderseite, Ansicht SE350 Vorderseite Hauptschalter AC-Ausgangsbuchse Strom-Status-LED Funktionsschalter Tabelle 2.
- Seite 10 LED rot, blinkt 2x schnell alle 1,6 Sekunden Abschaltung Batt. Hoch LED rot blinkt schnell, Abschaltung Batt. Hoch LED orange blinkt schnell Batt. Niedrig LED orange blinkt langsam und piept 5x kurz alle 15 Sekunden Abschaltung Batt. Niedrig LED rot blinkt langsam, Abschaltung Tabelle 3. SE350 LED-Anzeigestatus...
- Seite 11 Australia / Continental European IEC-1 France Connector New Zealand Tabelle 4. AC-Ausgangsbuchse 3-1-4. Funktionsschalter Stromsparen DIP-Schalter Tabelle 5. SE350 Einstellung Stromsparen Frequenz DIP-Schalter 50 Hz 60 Hz Tabelle 6. SE350 Einstellung Frequenz Ausgangsspannung 100VAC / 200VAC 110VAC / 220 VAC...
- Seite 12 3-2. Rückseite Abb. 4. SE350 Rückseite, Ansicht SE350 Rückseite DC-Eingangsanschluss Fernbedienungsanschluss Fernbedienung AN/AUS Masseanschluss Tabelle 8. SE350 Rückseite 3-2-1. DC-Eingangsanschluss Vor der Installation des Wechselrichters muss der Hauptschalter auf “OFF” (AUS) stehen. Anschluss an 12V / 24V / 48V Batterie oder andere Stromquellen.【＋】ist plus und 【－】ist minus.
- Seite 13 Fernbedienungsanschluss und Panel anschließen. Fernbedienungsanschluss An/Aus Wechselrichter Setup-Status. 3-2-3. Fernbedienungsanschluss RJ-11 Fernbedienungsanschluss für CR-8 Hinweis: Es kann nur ein Steuermodus während des Betriebs dargestellt warden. 3-2-4. Masseanschluss Mit 10 mm² Kabel die Masse am Fahrzeuggehäuse anschließen. Warnung! Der Betrieb des Wechselrichters ohne ordnungsgemäßen Masseanschluss kann zu einem elektrischen Sicherheitsrisiko führen.
- Seite 14 53±5℃ 62±1V 58±1V 42±1V 40±1V 48±1V Tabelle 10. SE350 Schutzmerkmale 3-4. Installation Der Wechselrichter muss an einem Ort installiert werden, an dem die folgenden Anforderungen erfüllt werden: Trocken: Es darf kein Wasser auf den Wechselrichter tropfen oder spritzen. Kühl: Umgebungstemperatur zwischen -20°C und 40°C, je kühler, desto besser.
- Seite 15 Warnung! Stromschlaggefahr. Bevor Sie fortfahren, überprüfen Sie bitte sorgfältig, dass der Wechselrichter NICHT an Batterien angeschlossen und dass die gesamte Verkabelung von sämtlichen Stromquellen getrennt ist. Die Ausgangsanschlüsse des Wechselrichters dürfen nicht an eine eingehende Wechselstrom-Quelle geschlossen werden. 3-5. DC-Verkabelung Die Batteriekabel sollten wie folgt an die DC-Eingangsanschlüsse des Wechselrichters angeschlossen werden.
- Seite 16 Warnung! Stromschlaggefahr. Verwenden Sie nur GFCI-Halter von Pass and Seymoure, Typ 2095-W oder 7899-W. Andere könnten beim Wechselrichterbetrieb und dessen Anschluss ausfallen. 3-7. Wechselrichter-Betrieb Um den Wechselrichter zu betreiben, schalten Sie den Hauptschalter auf ON (AN). Nun ist er bereit, die Verbraucher mit Wechselstrom zu versorgen. Wenn mehrere Verbraucher versorgt werden müssen, schalten Sie diese nacheinander an, nachdem Sie den Wechselrichter angeschaltet haben, um eine Überlast durch den den Anlaufstrom zu verhindern.
- Seite 17 Falls ein defekter Wechselrichter repariert oder ausgetauscht werden muss, nehmen Sie bitte Kontakt mit Ihrem COTEK-Händler auf. Diese Garantie erlischt, wenn das Gerät unsachgemäß verwendet, verändert oder versehentlich beschädigt wurde. COTEK haftet nicht für Schäden, die in Folge eines Anwenderfehlers auftreten.
- Seite 19 No.33, Sec. 2, Renhe Rd., Daxi Dist., Taoyuan City 33548, Taiwan Phone：+886-3-3891999 FAX：+886-3-3802333 http：// www.cotek.com.tw 2016.12._A0...
