3-3. Rückwand
DC Eingangs-
A
verbindung
zusätzliche
B
DC-Ausgangs-
sicherung
zusätzlicher
C
DC-Ausgang
14

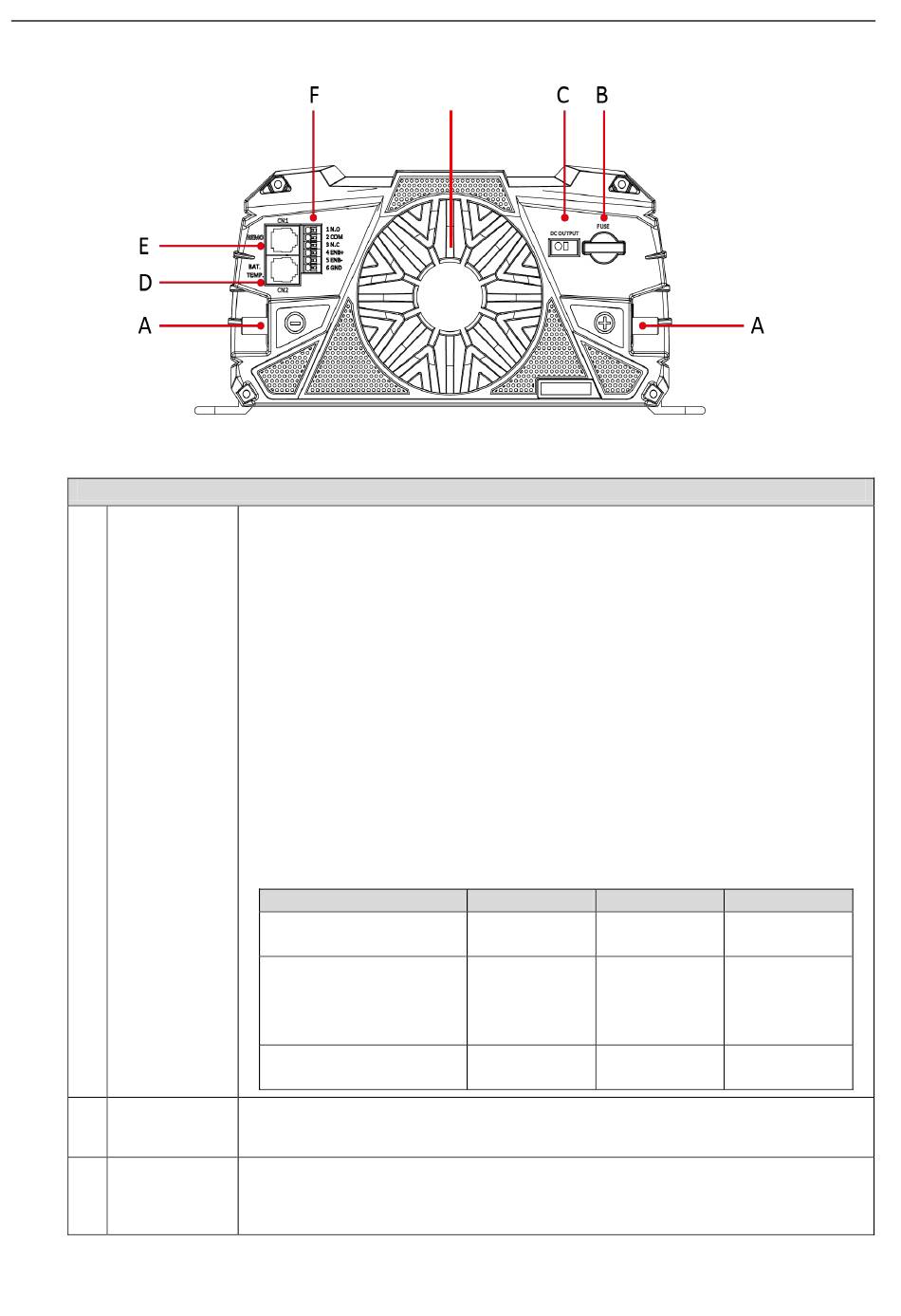

SC Serie Rückwand Erläuterung
：
Fig. 5
Befolgen Sie die Anweisungen zum Anschließen der Batteriekabel an die DC-
Eingangsanschlüsse des Geräts. Die Kabel sollten so kurz wie möglich sein (idealerweise
weniger als 1,8 m), damit sie den erforderlichen Strom gemäß den elektrischen Vorschriften
und Bestimmungen verarbeiten können. Die Größe des Kabels sollte dick genug sein, um
den Spannungsabfall auf weniger als 2% zu begrenzen, wenn der maximale Eingangsstrom
übertragen wird, um häufige Warnungen vor niedriger Eingangsspannung und Abschalten
zu vermeiden. Eine UVP-Warnung (Under Voltage Protection) kann auftreten, wenn
zwischen den Gleichstromkabeln zwischen den Batterien und dem Gerät ein übermäßiger
Spannungsabfall auftritt. Durch Erhöhen der Größe Ihres DC-Kabels können Sie die
Situation verbessern.
Batterien können im Kurzschlussfall sehr große Ströme liefern. Wenn der Kabelweg
zwischen den Batterien und den Eingangsanschlüssen des Geräts kurzgeschlossen wird,
führt dies zu einer Überhitzung / zum Schmelzen der Kabel und damit zu einem Brand- und
Verletzungsrisiko. Um die Möglichkeit dieser Gefahr zu vermeiden, verwenden Sie schnell
auslösende DC-Sicherungen in Übereinstimmung mit dem Pluskabel. Die Sicherung sollte
sich so nahe wie möglich am Pluspol der Batterie befinden.
Die folgenden Kabel- und Sicherungsgrößen werden für einen Abstand von bis zu 6 Fuß
zwischen den Batterien und dem Gerät empfohlen.
Model
SC1200-124
SC1200-224
SC1200-112
SC1200-212
SC2000-124
SC2000-224
SC2000-112
SC2000-212
Second charger limit current protection.
Die SC-Serie verfügt über einen zweiten Ausgangsanschluss für das Ladegerät, über den
eine kleine Batterie gewartet werden kann. Der maximale Strom beträgt 20A.
G
Rear panel
Draht AWG
Inline-Sicherung Externe Sicherung
#6
#2
#2/0
100A
>100A
200A
>200A
400A
>400A
