► Grundsätzlich alle Versorgungs- und Signalleitungen getrennt führen�
► In EMV-kritschen Applikationen Signalleitungen abschirmen�
► Versorgungs- und Masseleitungen zur Steuerung und zu den Sensoren/Ak-
toren über einen jeweils gemeinsamen Sternpunkt verbinden�
Wird ein vorkonfektioniertes Anschlusskabel verwendet, Adern mit nichtbe-
legten Signaleingängen und -ausgängen entfernen�
Unbelegte Adern, insbesondere Adernschlaufen, führen zu Störeinkopp-
lungen, die die angeschlossene Steuerung beeinflussen können�
5.4.1 GND-Anschlüsse der Ex-Anschlussseite
► Alle GND-Anschlüsse der Ex-Anschlussseite mit dem gemeinsamen GND-
Sternpunkt verbinden�
5.5 Frequenz- und Analogeingänge
► Damit Nutzsignale nicht durch Fremdstörungen beeinflusst werden, Eingänge
mit geschirmten Leitungen betreiben�
► Abschirmungen einseitig an Masse anschließen�

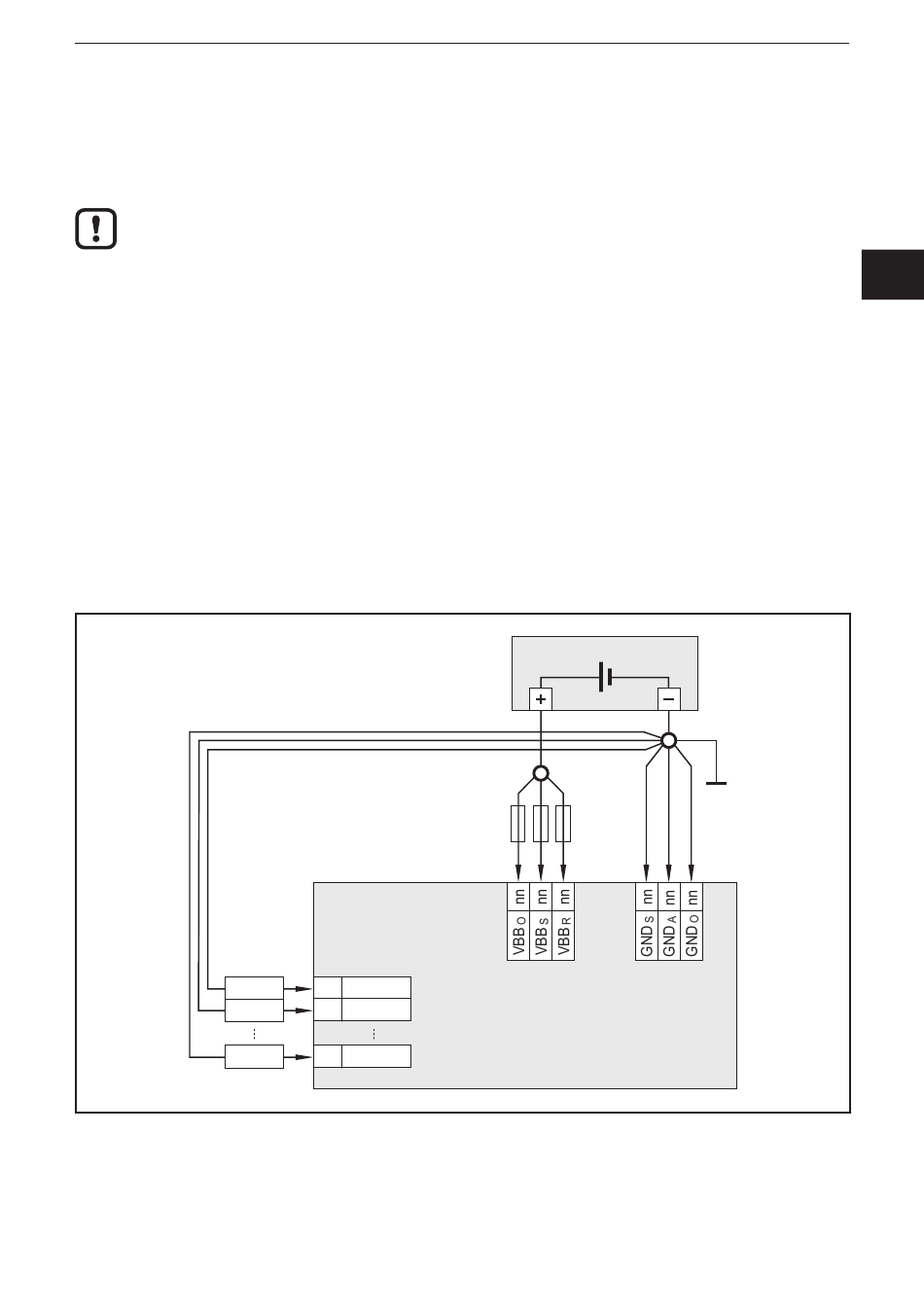

5.6 Widerstandseingänge
resistor
resistor
resistor
Masserückführung Widerstandseingänge
► Um die Messgenauigkeit zu gewährleisten, jeden Widerstand mit einer eige-
nen, getrennten Masserückführung versehen�
R
input
R
input
R
input
ExtendedController CR0235
supply
controller
DE
11
