ExtendedController CR0235
► Verbindung zwischen Gerät und Fahrzeugmasse mit M5 Schrauben herstellen�
Verwendbare Schrauben (→ 4.1 Befestigung)
5.3 Sicherungen
► Zum Schutz des gesamten Systems die einzelnen Stromkreise absichern�
Anschlussseite Bezeichnung
St (Standard) Versorgungsspannung Sensoren/Modul
Versorgungsspannung Ausgänge
Versorgungsspannung über Relais
Ex (Extended) Versorgungsspannung Ausgänge über Relais 1
Versorgungsspannung Ausgänge über Relais 2
Versorgungsspannung Ausgänge über Relais 3
Versorgungsspannung Relais 1���3

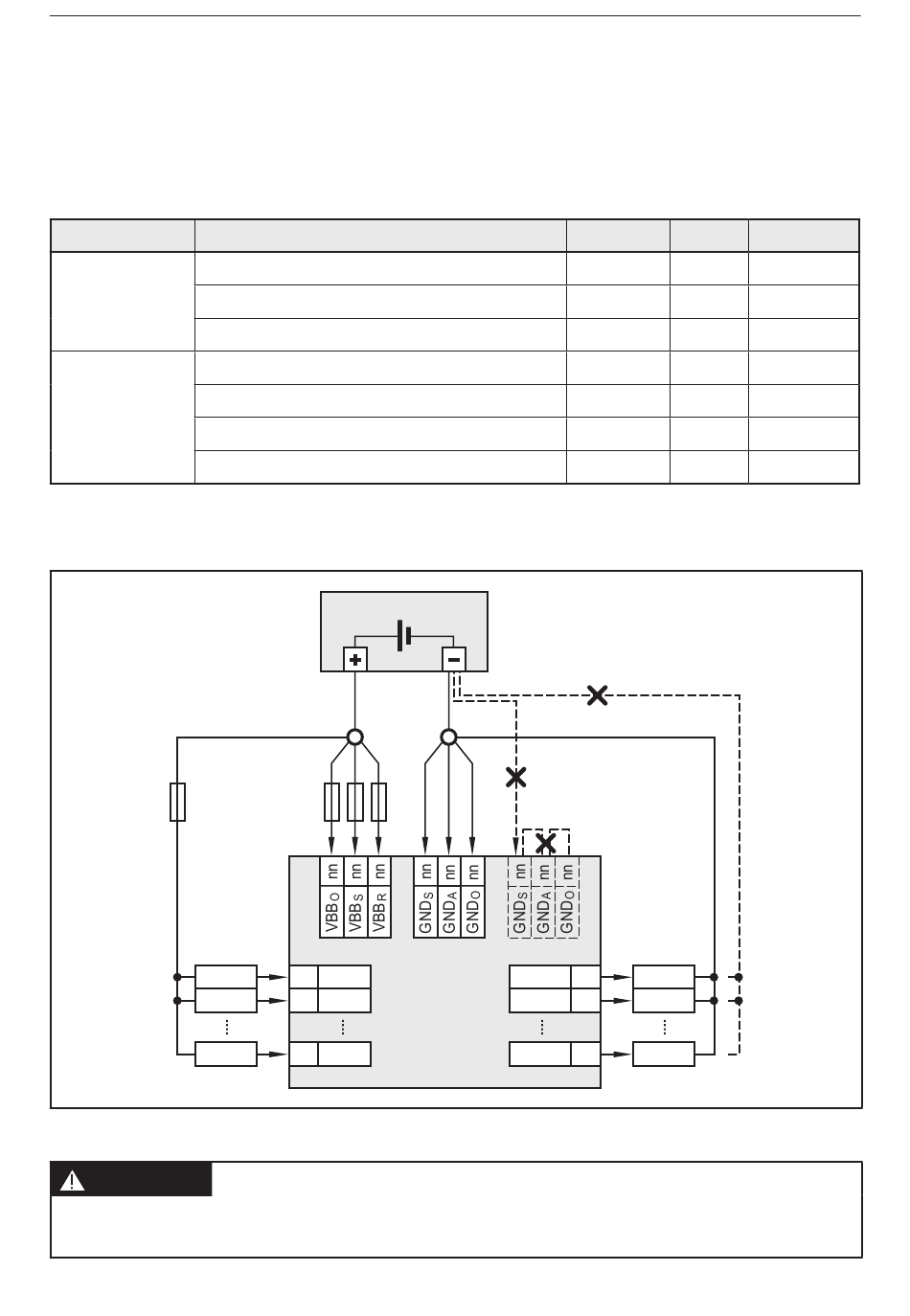

5.4 Führung der Versorgungs- und Signalleitungen
sensor
sensor
sensor
Beispiel St-Anschlussseite (X = unzulässig)
WARNUNG
Das Brücken von Anschlüssen im Anschlussstecker ist unzulässig und kann zur
Beeinträchtigung der Sicherheit für Mensch und Maschine führen�
10
supply
nn
input
nn input
controller
nn input
Potential Pin-Nr.
VBB St-10
S
VBB St-19
O
VBB St-01
R
VBB Ex-19
1
VBB Ex-01
2
VBB Ex-32
3
VBB Ex-51
Rel
output nn
load
output nn load
output nn load
Sicherung
≤ 2 A T
≤ 15 A
≤ 15 A
≤ 15 A
≤ 15 A
≤ 15 A
≤ 2 A T
