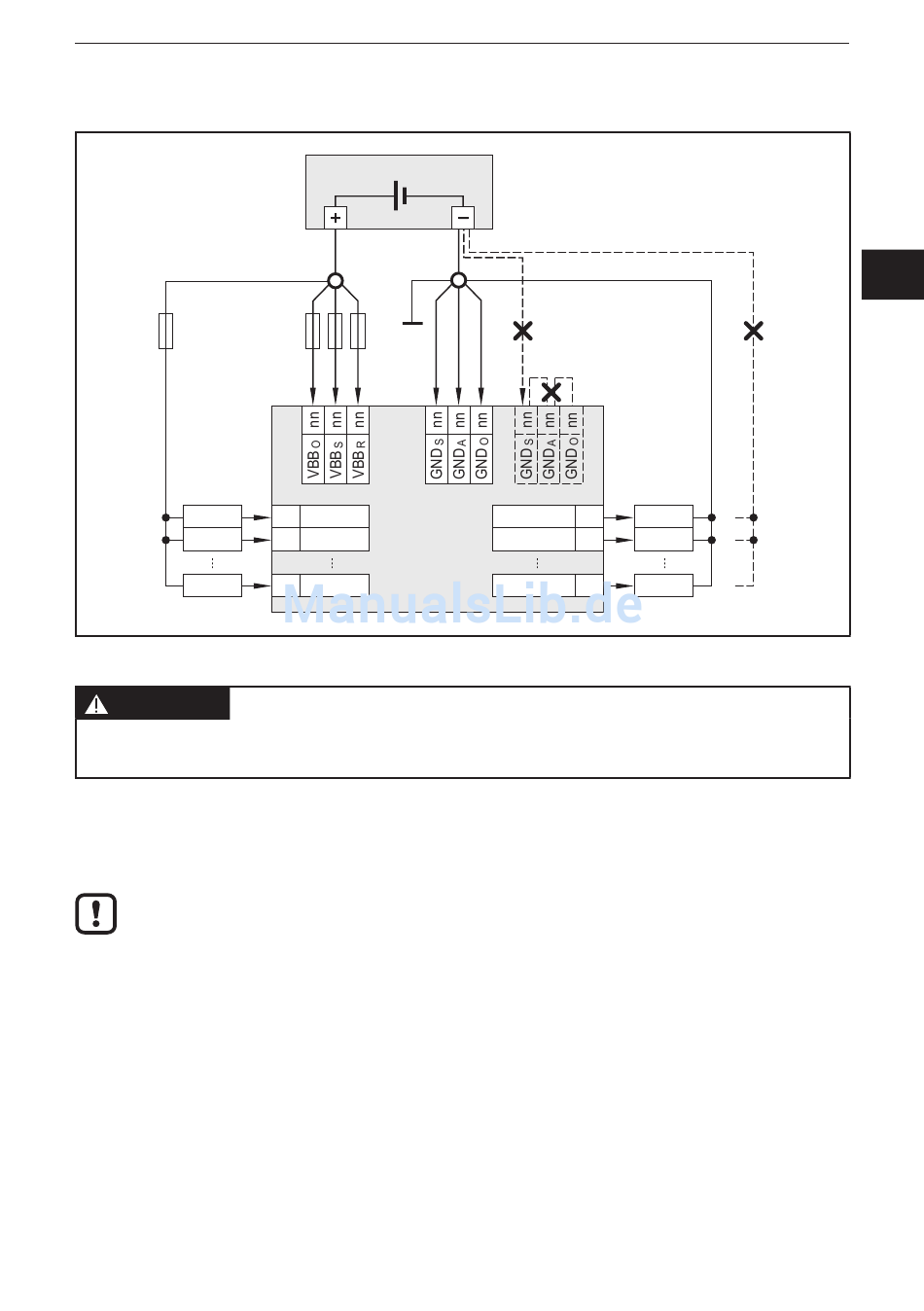

5.4 Führung der Versorgungs- und Signalleitungen
sensor
sensor
sensor
Beispiel St-Anschlussseite (X = unzulässig)
WARNUNG
Das Brücken von Anschlüssen im Anschlussstecker ist unzulässig und kann zur
Beeinträchtigung der Sicherheit für Mensch und Maschine führen�
► Grundsätzlich alle Versorgungs- und Signalleitungen getrennt führen�
► Versorgungs- und Masseleitungen zur Steuerung und zu den Sensoren/Ak-
toren über einen jeweils gemeinsamen Sternpunkt verbinden�
Wird ein vorkonfektioniertes Anschlusskabel verwendet, Adern mit nichtbe-
legten Signaleingängen und -ausgängen entfernen�
Unbelegte Adern, insbesondere Adernschlaufen, führen zu Störeinkopp-
lungen, die die angeschlossene Steuerung beeinflussen können�
5.4.1 GND-Anschlüsse der Ex-Anschlussseite
► Alle GND-Anschlüsse der Ex-Anschlussseite mit dem gemeinsamen GND-
Sternpunkt verbinden�
5.5 Frequenz- und Analogeingänge
► Damit Nutzsignale nicht durch Fremdstörungen beeinflusst werden, Eingänge
mit geschirmten Leitungen betreiben�
► Abschirmungen einseitig an Masse anschließen�
supply
nn
input
nn
input
controller
nn
input
SafetyController CR7132
output
nn
load
nn
output
load
nn
output
load
DE
11
