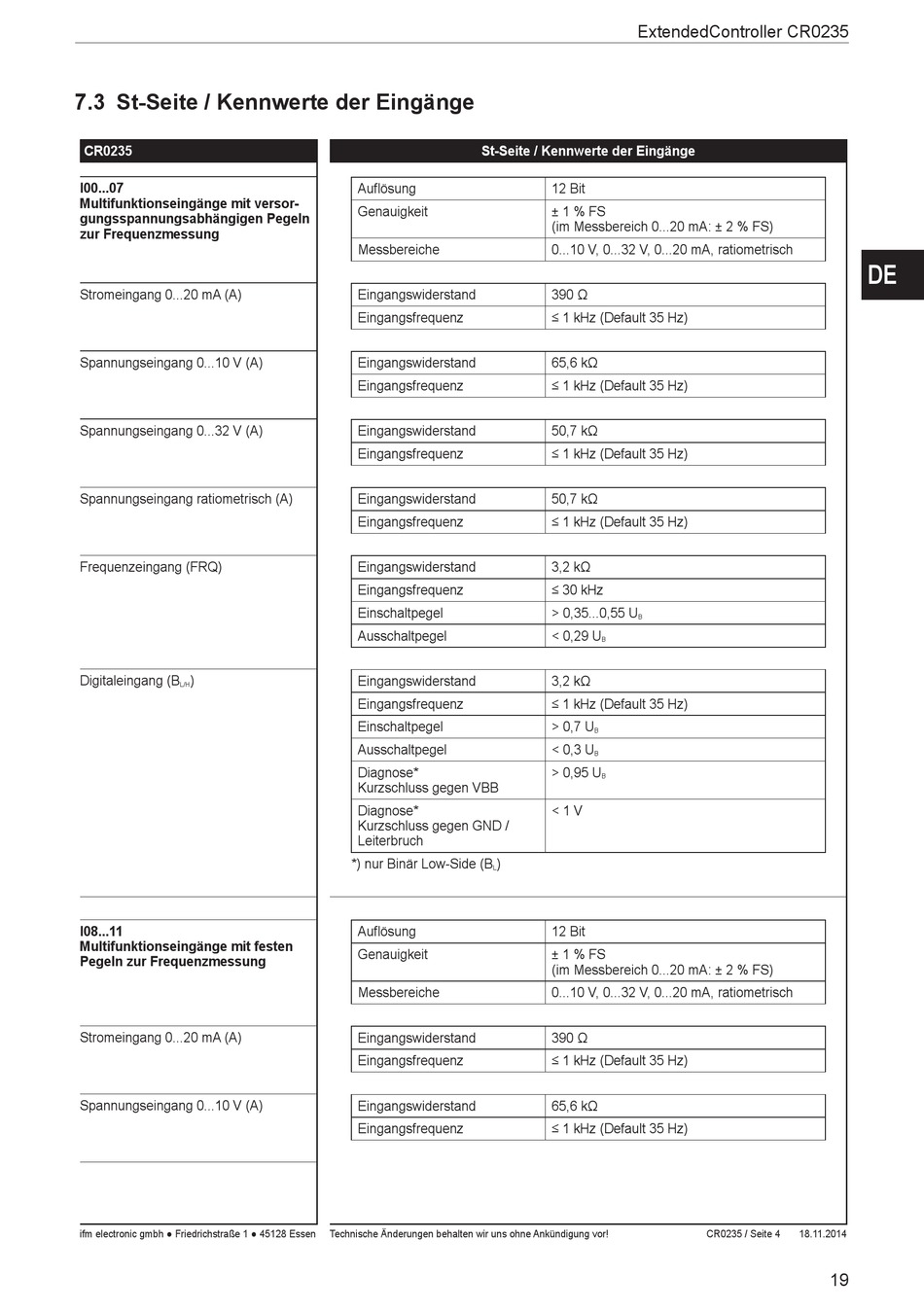

7.3 St-Seite / Kennwerte der Eingänge
CR0235
I00...07
Multifunktionseingänge mit versor-
gungsspannungsabhängigen Pegeln
zur Frequenzmessung
Stromeingang 0...20 mA (A)
Spannungseingang 0...10 V (A)
Spannungseingang 0...32 V (A)
Spannungseingang ratiometrisch (A)
Frequenzeingang (FRQ)
Digitaleingang (B
)
L/H
I08...11
Multifunktionseingänge mit festen
Pegeln zur Frequenzmessung
Stromeingang 0...20 mA (A)
Spannungseingang 0...10 V (A)
ifm electronic gmbh ● Friedrichstraße 1 ● 45128 Essen
St-Seite / Kennwerte der Eingänge
Au ösung
Genauigkeit
Messbereiche
Eingangswiderstand
Eingangsfrequenz
Eingangswiderstand
Eingangsfrequenz
Eingangswiderstand
Eingangsfrequenz
Eingangswiderstand
Eingangsfrequenz
Eingangswiderstand
Eingangsfrequenz
Einschaltpegel
Ausschaltpegel
Eingangswiderstand
Eingangsfrequenz
Einschaltpegel
Ausschaltpegel
Diagnose*
Kurzschluss gegen VBB
Diagnose*
Kurzschluss gegen GND /
Leiterbruch
*) nur Binär Low-Side (B
)
L
Au ösung
Genauigkeit
Messbereiche
Eingangswiderstand
Eingangsfrequenz
Eingangswiderstand
Eingangsfrequenz
Technische Änderungen behalten wir uns ohne Ankündigung vor!
ExtendedController CR0235
12 Bit
± 1 % FS
(im Messbereich 0...20 mA: ± 2 % FS)
0...10 V, 0...32 V, 0...20 mA, ratiometrisch
390 Ω
≤ 1 kHz (Default 35 Hz)
65,6 kΩ
≤ 1 kHz (Default 35 Hz)
50,7 kΩ
≤ 1 kHz (Default 35 Hz)
50,7 kΩ
≤ 1 kHz (Default 35 Hz)
3,2 kΩ
≤ 30 kHz
> 0,35...0,55 U
B
< 0,29 U
B
3,2 kΩ
≤ 1 kHz (Default 35 Hz)
> 0,7 U
B
< 0,3 U
B
> 0,95 U
B
< 1 V
12 Bit
± 1 % FS
(im Messbereich 0...20 mA: ± 2 % FS)
0...10 V, 0...32 V, 0...20 mA, ratiometrisch
390 Ω
≤ 1 kHz (Default 35 Hz)
65,6 kΩ
≤ 1 kHz (Default 35 Hz)
CR0235 / Seite 4
DE
18.11.2014
19
