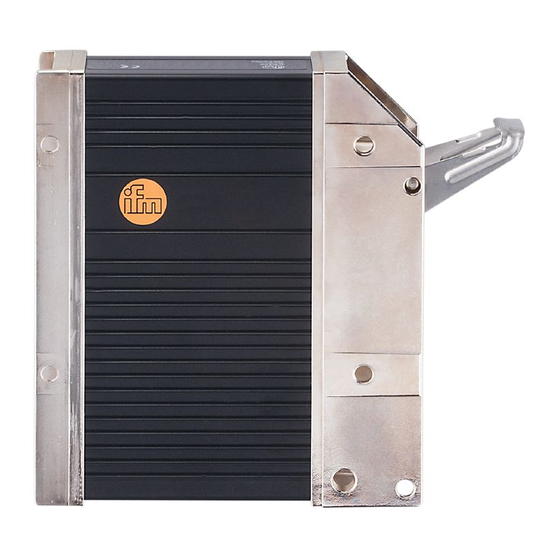

- Seite 1 Montageanleitung SmartController CR2500...
-
Seite 2: Inhaltsverzeichnis
SmartController CR2500 Inhalt 1 Vorbemerkung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 3 1�1 Verwendete Symbole �... -
Seite 3: Vorbemerkung
SmartController CR2500 1 Vorbemerkung Dieses Dokument gilt für Geräte des Typs "SmartController" (Art�-Nr�: CR2500)� Es ist Bestandteil des Gerätes� Das Dokument richtet sich an Fachkräfte� Dabei handelt es sich um Personen, die aufgrund ihrer einschlägigen Ausbildung und ihrer Erfahrung befähigt sind, Risiken zu erkennen und mögliche Gefährdungen zu vermeiden, die der Betrieb oder die... -
Seite 4: Sicherheitshinweise
An den Anschlussklemmen dürfen nur die in den technischen Daten, bzw� auf dem Geräteaufdruck angegebenen Signale eingespeist bzw� die zugelassenen Zube- hörkomponenten der ifm electronic gmbh angeschlossen werden� 2.4 Gehäusetemperatur Das Gerät ist gemäß nachstehender technischer Spezifikation in einem weiten Umgebungstemperaturbereich betreibbar�... -
Seite 5: 2�5 Eingriffe In Das Gerät
SmartController CR2500 2.5 Eingriffe in das Gerät Bei Fehlfunktionen oder Unklarheiten mit dem Hersteller in Verbindung setzen� Eingriffe in das Gerät können schwerwiegende Beeinträchtigungen der Sicherheit von Menschen und Anlagen zur Folge haben� Sie sind nicht zulässig und führen zu Haftungs- und Gewährleistungsausschluss�... -
Seite 6: Montage
SmartController CR2500 4 Montage 4.1 Befestigung ► Die Steuerung mit 4 Stk� M5 Schrauben auf einer ebenen Fläche befestigen� Schraubenmaterial: Stahl oder Edelstahl Anzugdrehmoment: 8 ±2 ACHTUNG Um zu verhindern, dass der Stecker beim Aufsetzen und Verriegeln beschädigt wird, Schrauben mit einem niedrigen Kopf verwenden�... -
Seite 7: 4�3 Montagefläche
SmartController CR2500 4.3 Montagefläche ACHTUNG Auf das Gehäuse dürfen keine Verwindungskräfte oder mechanische Bela- stungen wirken� ► Steht keine ebene Montagefläche zur Verfügung, Ausgleichelemente verwen- den� Montagefläche 4.4 Wärmeabführung ► Da die Eigenerwärmung der Elektronik über das Gehäuse abgeführt wird, für eine ausreichende Warmeabführung sorgen�... -
Seite 8: Elektrischer Anschluss
SmartController CR2500 5 Elektrischer Anschluss 5.1 Anschlussbelegung Anschlussbelegung (→ 7 Technische Daten) Nur Steckerpins belegen, die in der Anschlussbelegung aufgeführt werden� Ungenannte Steckerpins bleiben unbelegt� ► Alle aufgeführten Versorgungsleitungen und GND-Anschlüsse anschließen� 5.2 Masseanschluss Um den elektrischen Störschutz des Gerätes sicherzustellen, das Gehäuse mit GND verbinden (z�B�... -
Seite 9: 5�5 Frequenz- Und Analogeingänge
● Systemhandbuch SmartController (alternativ als Onlinehilfe) Als Download-File stehen die Handbücher im Internet zur Verfügung: www.ifm.com → Datenblattsuche → CR2500 → weitere Informationen Onlinehilfe CODESYS und SmartController: www.ifm.com → Service → Download → Systeme für mobile Arbeitsmaschinen* *) Downloadbereich mit Anmeldung... -
Seite 10: Technische Daten
9,6 kBit/s, 19,2 kBit/s, 28,8 kBit/s, 57,6 kBit/s Topologie point-to-point (max. 2 Teilnehmer); Master-Slave-Verbindung Protokoll Vordefiniertes ifm-Protokoll (INTELHEX) Node-ID (Default) hex 20 (= dez 32) ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Technische Änderungen behalten wir uns ohne Ankündigung vor! CR2500 / Seite 1 21.05.2014... - Seite 11 192 kByte Flash, von Anwender nutzbar Datenspeicher 64 kByte SRAM, 32 kByte Flash, 3 kByte EEPROM Datenspeicher (spannungsausfallsicher) 256 Byte (Auto-Save-Speicher) Speicheraufteilung siehe Systemhandbuch www.ifm.com → Datenblattsuche → CR2500 → weitere Informationen Status-Anzeige Zweifarben-LED (Rot/Grün) Betriebszustände (Status-LED) Gleichzeitige Ansteuerung LED-Farbe Blinkfrequenz Beschreibung der grünen und roten LED...
-
Seite 12: 7�2 Kenndaten Der Ein-/Ausgänge
Für die Dauer des Testbetriebs, z.B. Programmierung, muss der Anschluss mit U ver- bunden werden. Für den „RUN“-Betrieb muss der Eingang unbeschaltet bleiben. Eingangswiderstand 12 kΩ ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Technische Änderungen behalten wir uns ohne Ankündigung vor! CR2500 / Seite 3 21.05.2014... -
Seite 13: 7�3 Prüfnormen Und Bestimmungen
UN/ECE-R10 (Störfestigkeit mit 100 V/m) Bahntauglichkeitsprüfung gemäß BN 411 002 (DIN EN 50155 Pkt 12.2: Ausg. 03/2008) ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Technische Änderungen behalten wir uns ohne Ankündigung vor! CR2500 / Seite 4 21.05.2014... -
Seite 14: 7�4 Anschlussbelegung
%IX0.xx = IEC-Adresse f. binären Eingang = Versorgungsspannung Sensorik/Modul CYL = Eingänge Periodendauermessung %QX0.xx = IEC-Adresse f. binären Ausgang ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen Technische Änderungen behalten wir uns ohne Ankündigung vor! CR2500 / Seite 5 21.05.2014... -
Seite 15: Wartung, Instandsetzung Und Entsorgung
Gehäuse nicht öffnen� Die Instandsetzung des Gerätes darf nur durch den Hersteller erfolgen� ► Das Gerät gemäß den nationalen Umweltvorschriften entsorgen� 9 Zulassungen/Normen Prüfnormen und Bestimmungen (→ 7 Technische Daten) Die EG-Konformitätserklärung und Zulassungen sind abrufbar unter: www.ifm.com → Datenblattsuche → CR2500 → Zulassungen...
