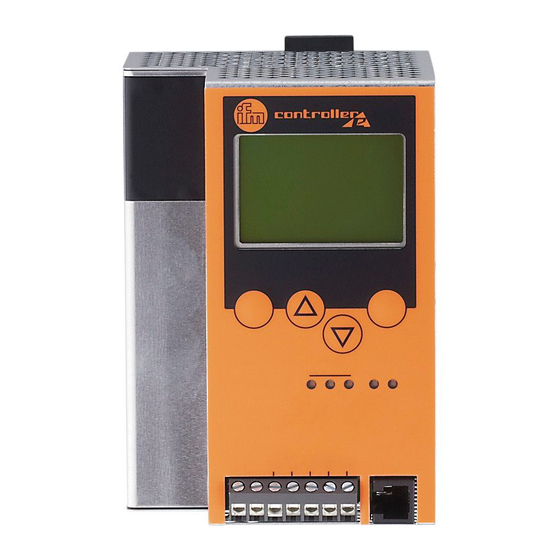

IFM Electronic A5 Interface AS-i CONTROLLER e AC1333 Montageanleitung
Verwandte Anleitungen für IFM Electronic A5 Interface AS-i CONTROLLER e AC1333
Inhaltszusammenfassung für IFM Electronic A5 Interface AS-i CONTROLLER e AC1333
- Seite 1 All manuals and user guides at all-guides.com Montageanleitung Installation instructions Notice de montage AS-i CONTROLLER AC1333/AC1334...
-
Seite 2: Bestimmungsgemäße Verwendung
All manuals and user guides at all-guides.com Bestimmungsgemäße Verwendung • Der Controller integriert einen oder zwei AS-i Master (AC1333/ AC1334, beide nach AS-i-Version 3.0) und eine Kleinsteuerung. • Er steuert den Datenaustausch zur Sensor- /Aktuator-Ebene • verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvor- verarbeitung) •... -
Seite 3: Bedien- Und Anzeigeelemente
All manuals and user guides at all-guides.com Bedien- und Anzeigeelemente Sie werden von drei Diagnose-LEDs auf dem Controller über den Zustand des Masters (AC1333) / der Master (AC1334) und der ange- schlossenen System informiert. • LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens ein Slave wurde erkannt •... - Seite 4 All manuals and user guides at all-guides.com LED-Anzeigen und Anschlussbelegung Display Tasten nur AC1334...
-
Seite 5: Kontrasteinstellung
All manuals and user guides at all-guides.com Kontrasteinstellung Sie können den Kontrast direkt durch gleichzeitiges Drücken der rech- ten Taste mit der Δ-Taste (Darstellung ist zu hell) bzw. der ∇-Taste (...zu dunkel) verstellen. Kontrast verringern Kontrast erhöhen Betrieb Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforder- lich (z. -
Seite 6: Menü-Übersicht
All manuals and user guides at all-guides.com Menü-Übersicht Sie erreichen das Hauptmenü, Sie navigieren innerhalb eines indem Sie im Startdisplay die Menüpunktes, indem Sie die Tasten Δ oder ∇ drücken. linke Taste „MENU“ drücken. Drücken Sie die Tasten gleichzei- tig, um zwischen deutschem und englischem Menü... -
Seite 7: Menü-Navigation
All manuals and user guides at all-guides.com Menü-Navigation Durch Drücken der linken Taste im Startdisplay (AS-i Fehler Diagnose) wird das Hauptmenü dargestellt. Mit den beiden mittleren Tasten kann durch das Menü geblättert werden. O Quick Setup (Zusammenfassung der Menüpunkte für eine Basis- konfiguration) ∇„Teach in“... - Seite 8 All manuals and user guides at all-guides.com O Diagnose (Diagnose der angeschlossenen AS-i Netze) ∇ Zählen der AS-i Spannungseinbrüche seit dem Einschalten des Controller ∇ Zählen der AS-i Konfigurationsfehler seit dem Einschalten des Controller ∇ Fehlerrate der AS-i Telegramme des angeschlos- senen AS-i Systems prüfen ∇...
- Seite 9 All manuals and user guides at all-guides.com O Slave Info (Ausführliche Informationen zu den angeschlosse- nen AS-i Slaves ) ∇ Anzeige der digitalen bzw. analogen Ein- /Aus- gänge der angeschlossenen AS-i Slaves ∇ Anzeige der Parameter der angeschlossenen AS-i Slaves ∇...
- Seite 26 All manuals and user guides at all-guides.com Limited voltage / Current Das Gerät muss von einer galvanisch getrennten Quelle versorgt wer- den, die sekundär über eine UL- zugelassene Sicherung mit einem max. Nennstrom von a) 5A bei Spannungen von 0...20 Vrms (0...28.3 Vp) oder b) 100/Vp bei Spannungen von 20...30 Vrms (28.3...42.4 Vp) verfügt.
