4.2.3

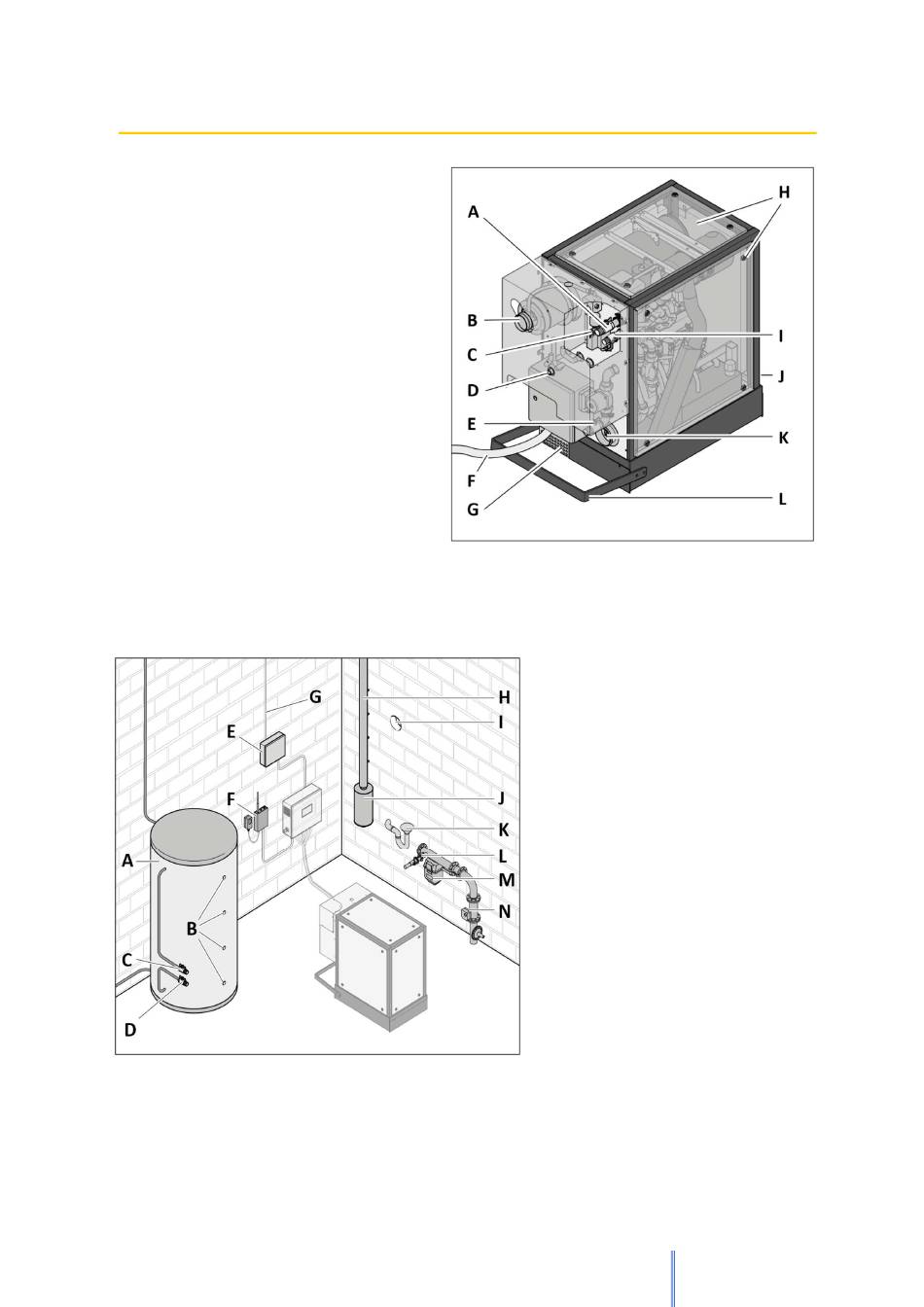

Hauptkomponenten ELW 5-12, ELW 7-18, ELW 11-25, ELW 16-38
A Anschluss „Puffer-Vorlauf Wasser"
B Anschluss „Abgas"
C Anschluss „GAS"
D Anschluss „Kondensat"
E Anschluss „Puffer-Rücklauf Wasser"
F Steuerschrank-Kabelbaum
G Frischluftansauggitter
H Gehäuseabdeckung
I Anschluss „MAG"
J Typenschild
K Anschluss „Abluft"
L Schutzbügel
Übersicht Aufstellungsort
(Abbildung ELW 5-12,7-18)
Für den Betrieb der Anlage werden
Einrichtungen benötigt, die bauseitig
vorliegen müssen. Die nachstehende
Abbildung zeigt beispielhaft die
benötigten Einrichtungen.
A Pufferspeicher
B Aufnahme Temperaturfühler
C Puffer-Vorlauf Wasser
D Puffer-Rücklauf Wasser
E Blindstromkompensation
F Modem
G Spannungsversorgung
H Schornstein
I Abluftöffnung
J Abgasschalldämpfer
K Kondensatablauf
L Gasanschluss
M Gaszähler
N Gasströmungswächter
