Antennen

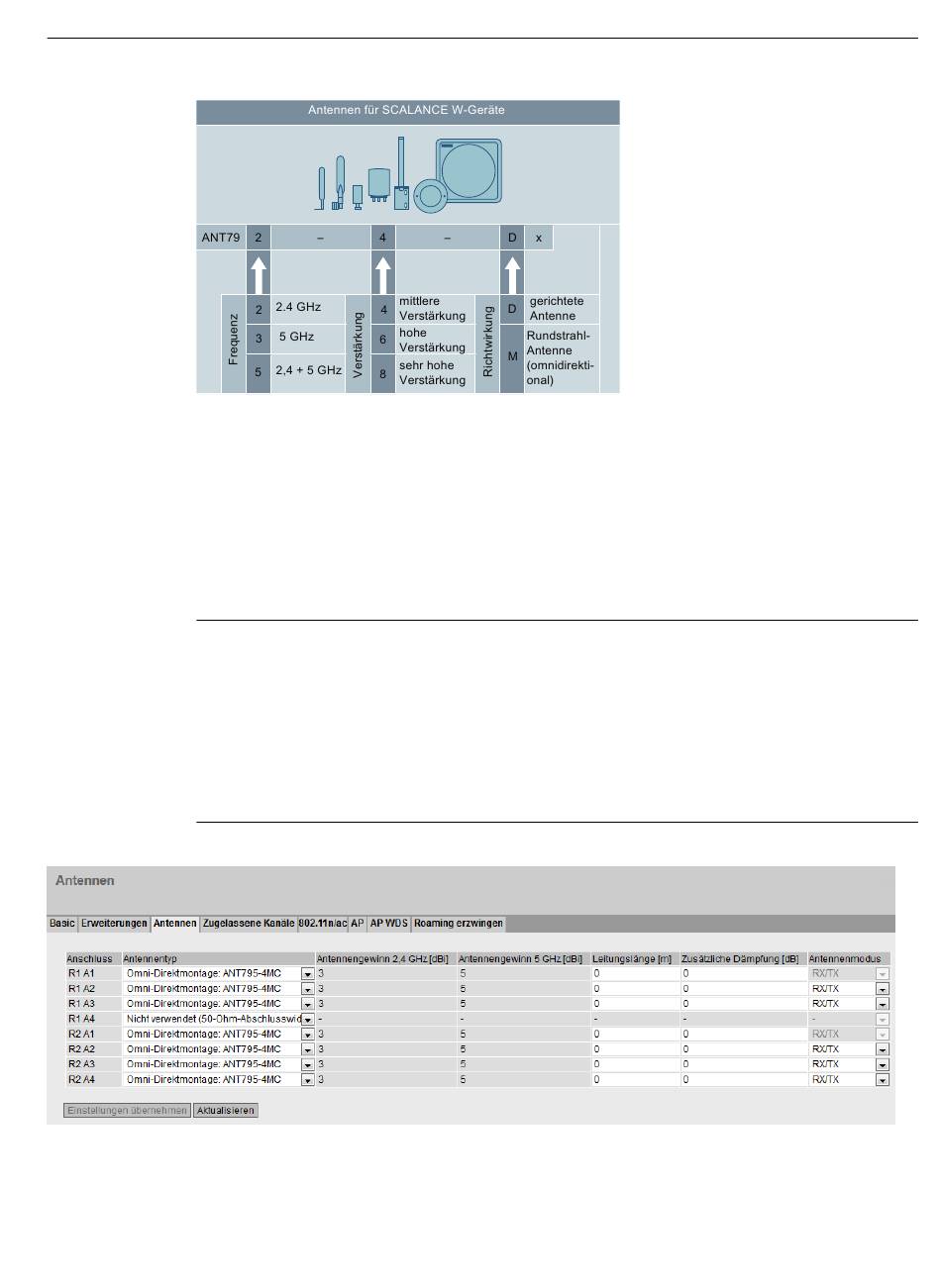

Konfiguration von externen Antennen
Auf dieser Seite konfigurieren Sie die Einstellungen für die angeschlossenen externen
Antennen. Diese Einstellungen werden im Register "Schnittstellen > WLAN > Basic" für die
Prüfung der Tx-Leistung verwendet, siehe "Basic (Seite 250)".
Hinweis
50 Ω-Abschlusswiderstand
Jede WLAN-Schnittstelle verfügt über vier Antennenanschlüsse. Ungenutzte Anschlüsse
müssen mit einem 50 Ω-Abschlusswiderstand versehen werden.
An den Antennen-Anschlüssen R1 A1 und R2 A1 muss immer eine Antenne angeschlossen sein,
sobald die WLAN-Schnittstelle eingeschaltet wird. Wenn keine Antenne angeschlossen ist, muss
auch die entsprechende Schnittstelle für Rx und Tx deaktiviert sein. Andernfalls kann es zu
Übertragungsstörungen kommen.
