Siemens SIMATIC NET SCALANCE W1740 Projektierungshandbuch Seite 23

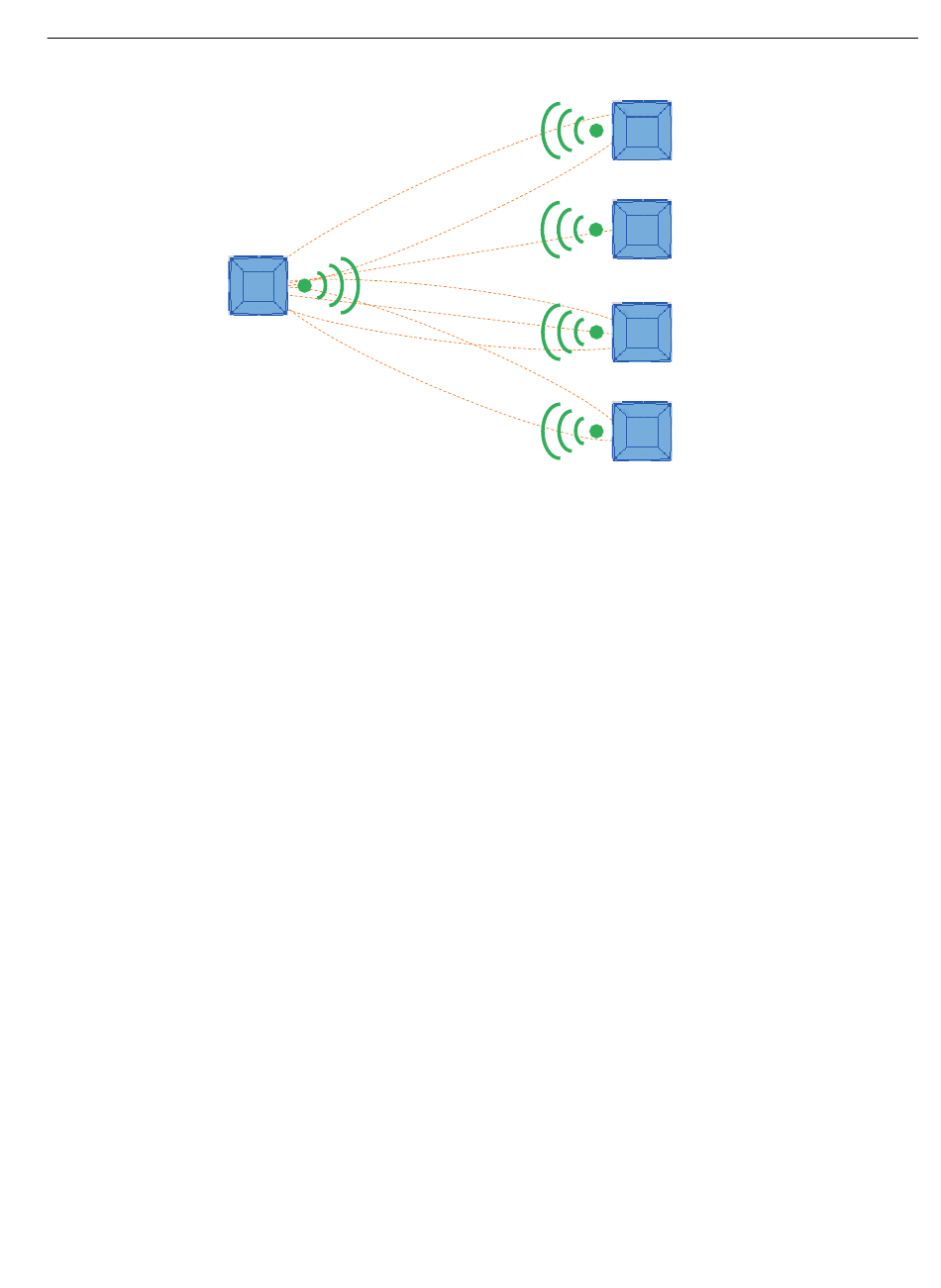

Multi-User
Spatial Mutliplexing
Beim räumlichen Multiplexen (Spatial Multiplexing) werden verschiedene Informationen über
die gleiche Frequenz gesendet. Der Datenstrom wird auf n Sendeantennen verteilt, d. h. jede
Antenne sendet nur 1/n des Datenstroms. Das Aufteilen des Datenstroms ist durch die Anzahl
der Antennen beschränkt. Auf der Empfängerseite wird das Signal wieder zusammengesetzt.
Durch das räumliche Multiplexen ergeben sich ein höheres Signal-Rausch-Verhältnis und ein
höherer Datendurchsatz.
Verkürztes Guard-Intervall
Das Guard-Intervall verhindert, dass sich verschiedene Übertragungen vermischen. In der
Nachrichtentechnik wird dieses Vermischen auch als Intersymbolinterferenz (ISI) bezeichnet.
Nach Ablauf der Sendezeit wird eine Sendepause (Guard-Intervall) eingelegt, bevor die nächste
Übertragung beginnt.
Das Guard-Intervall von IEEE 802.11a/b/g beträgt 800 ns. IEEE 802.11n/ac kann das verkürzte
Guard-Intervall von 400 ns benutzen. Das Guard-Intervall legen Sie auf der WBM-Seite "AP
802.11n/ac (Seite 264)" fest.
SCALANCE W1780 / W1740 nach IEEE 802.11ac Web Based Management V3.0
Projektierungshandbuch, 03/2022, C79000-G8900-C485-04
MIMO
2.4 IEEE 802.11n/ac
Client 1
Client 2
Client 3
Client 4
Beschreibung
23
