EINBAU- UND MONTAGEANLEITUNG
TELESKOPHUBTOR 2-tlg. "APOLLO"
JANSEN TORE GMBH & CO. KG
SEITE 11 VON 25

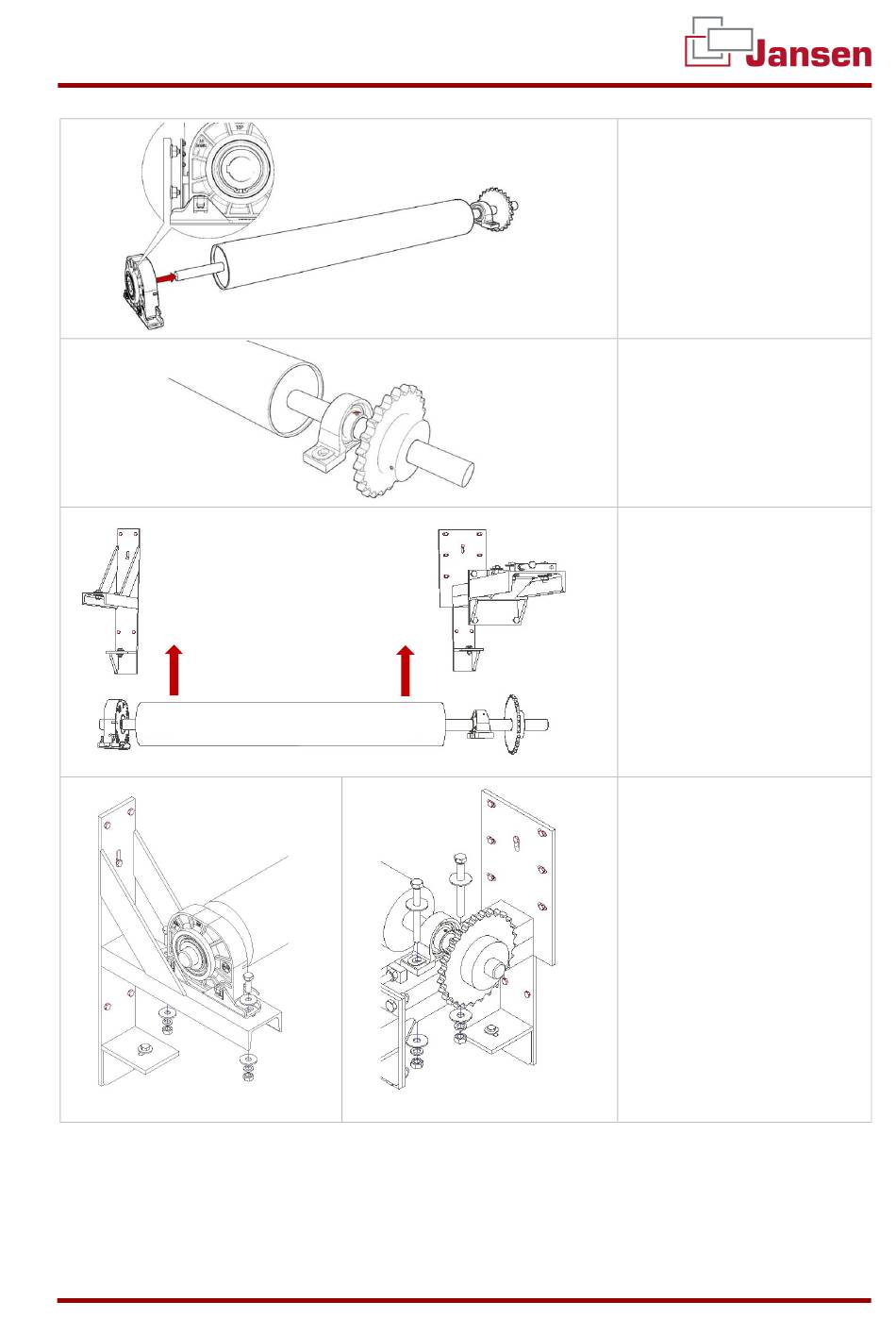

5. Fangvorrichtung lose auf
das Wellenende schie-
ben
6. Der AB/DOWN Pfeil der
Fangvorrichtung muss da-
bei zur Öffnungsseite abwi-
ckelnd zeigen!
7. Madenschraube des Bock-
lagers leicht lösen, damit
das Lager verschiebbar ent-
lang der Welle ist
8. Wickelwelle mit einer ge-
eigneten Hebehilfe anhe-
ben und auf die Konsolen
heben
9. Wickelwelle mittig beider
Führungsschienen ausrich-
ten
10. Fangvorrichtung und La-
ger jeweils mit Konsole
verschrauben
11. Madenschrauben des La-
gers entfernen den Wel-
lenzapfen mit einem pas-
senden Bohrer anbohren
12. Madenschrauben montie-
ren
VERSIONSTAND 21.01.2021
