EINBAU- UND MONTAGEANLEITUNG
TELESKOPHUBTOR 2-tlg. "APOLLO"
JANSEN TORE GMBH & CO. KG
SEITE 12 VON 25
OPTIONAL:

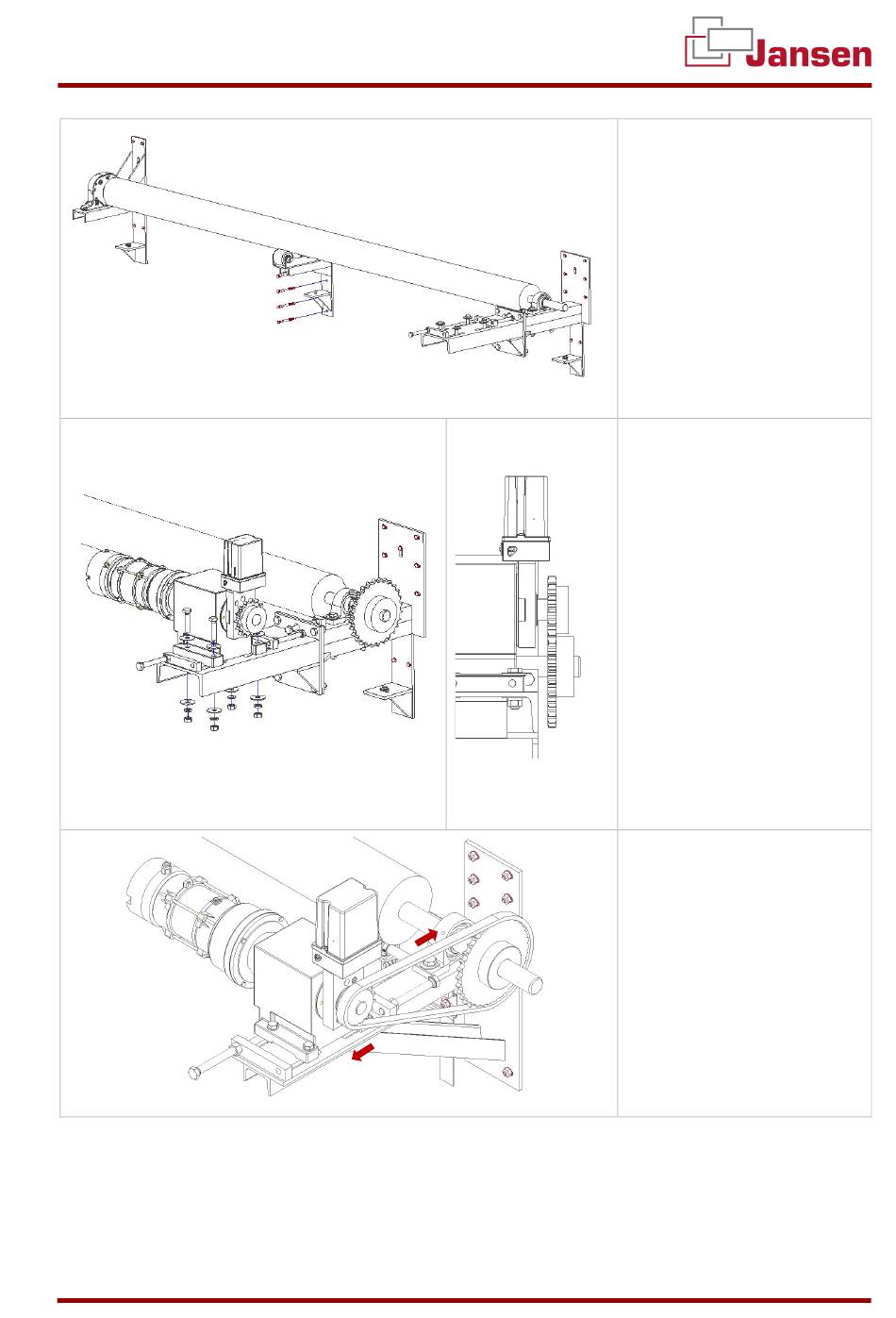

13. Ab einer bestimmten
Größe ist eine Rohrstütze
zu montieren
14. Rohrstütze so montieren,
dass Wickelwelle sauber-
laufend über die Rollen ge-
stützt wird.
15. Motor auf die Konsole auf-
setzen und mittig der Lang-
löcher lose montieren
16. Kettenräder in einer Flucht
ausrichten
17. Madenschrauben des Ket-
tenrades auf der Wickel-
welle entfernen und den
Wellenzapfen mit einem
passenden Bohrer anboh-
ren
18. Madenschrauben montie-
ren
19. Kette ablängen
20. Motor in Wandrichtung
schieben
21. Kette lose auflegen
22. Durch Verschieben des
Motors entlang des
Langloches spannen
VERSIONSTAND 21.01.2021
