EINBAU- UND MONTAGEANLEITUNG
TELESKOPHUBTOR 2-tlg. "APOLLO"
4.11 Montage der Endlagendämpfer und Einstellung der Überwachungsschalter
JANSEN TORE GMBH & CO. KG
Torblatt
SEITE 21 VON 25

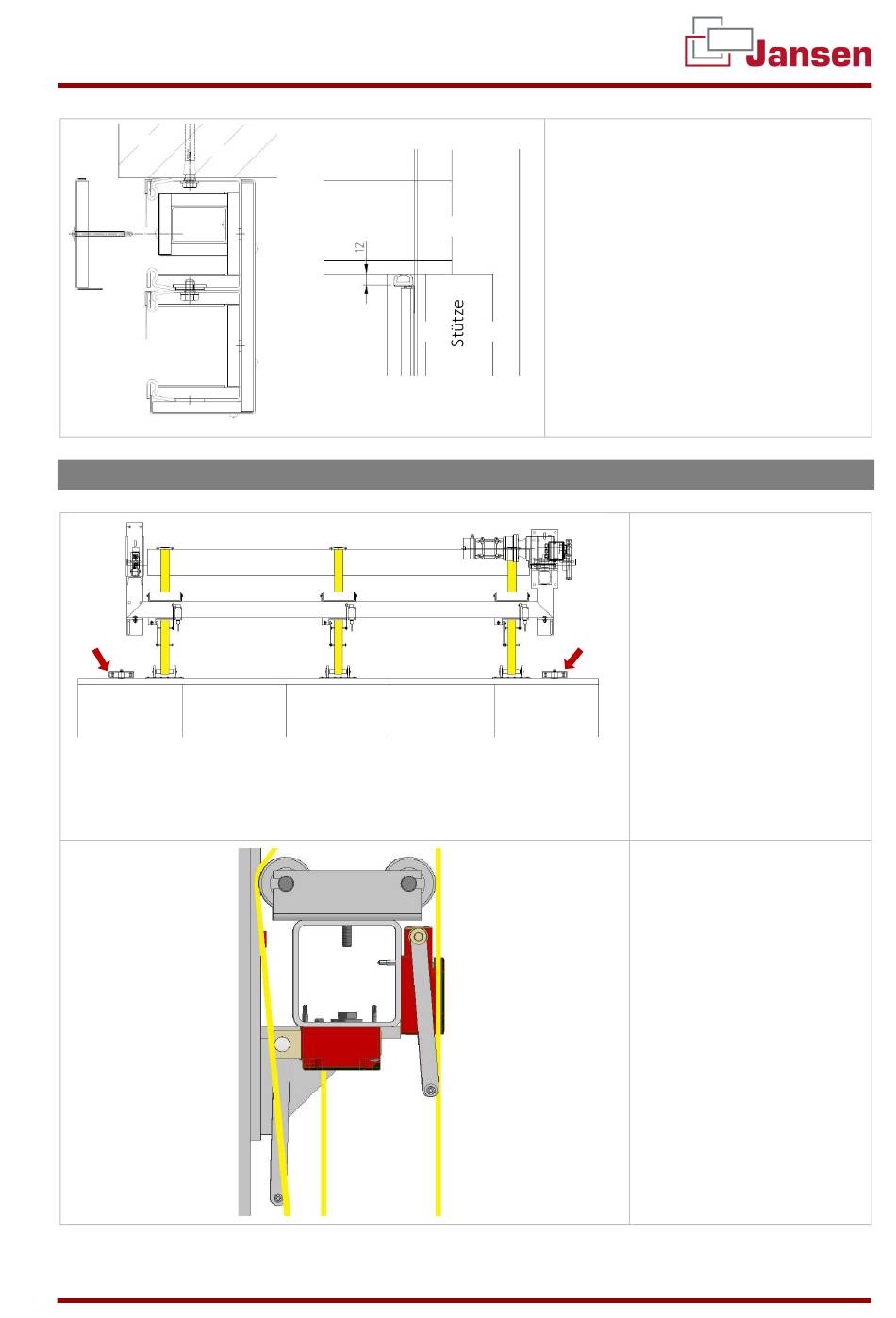

82. Im Bereich der Stütze wird die Füh-
rungsschiene zusätzlich verkleidet
83. Abdeckleiste an die wandseitige Füh-
rungsschiene anlegen (Kürzerer
Schenkel zur Wand)
84. Zwischen dem unteren Torblattlaby-
rinth des Wandflügels und dem Hal-
tewinkel der Abdeckleiste 12mm Luft
lassen
85. Abdeckleiste befestigen
86. Torblatt ca. 10-20 mm
über die lichte Öffnung
fahren
87. Endlagendämpfer oben
auf das Torblattlabyrinth
aufsetzten
88. Den Endlagendämpfer
mittig zwischen Ende Tor-
blatt und letzter Gurtfüh-
rung setzen und montie-
ren
89. Die Überwachungsschal-
ter, beim geöffneten Tor,
so einstellen, dass sie ge-
gen den Gurt drücken
(siehe Abbildung)
90. Funktionalität des Schal-
ters überprüfen, in dem
Sie den Schalter manuell
auslösen!
VERSIONSTAND 21.01.2021
