MI 2124
Erklärung zu Bild 3:
1
Plastikgehäuse
2
Verschlussschrauben für Batteriefach-Deckel, 4 Stück
3
Batteriefach-Deckel
4
Warnhinweise
5
Platz für Geräteaufkleber
6
Plastikhalter für Tragegurt
2.5
Geräteanzeige
Meldungen und Ergebnisse erscheinen auf dem großen LCD – Display, unter
Verwendung der Ziffernanzeige, aber auch mit Hilfe von speziellen Symbolen. Das
folgende Bild enthält alle möglichen Display-Segmente und die zur Verfügung
stehenden Symbole. Die untenstehende Tabelle erklärt die Bedeutungen.
Display-Meldungen und ihre Bedeutung:
>1999
n und > 20 V
n und
bei R
C
n und
bei R
P
n und
bei Low I
C
n und
bei
MEM
no
MEM
RCL
Clr
MEM

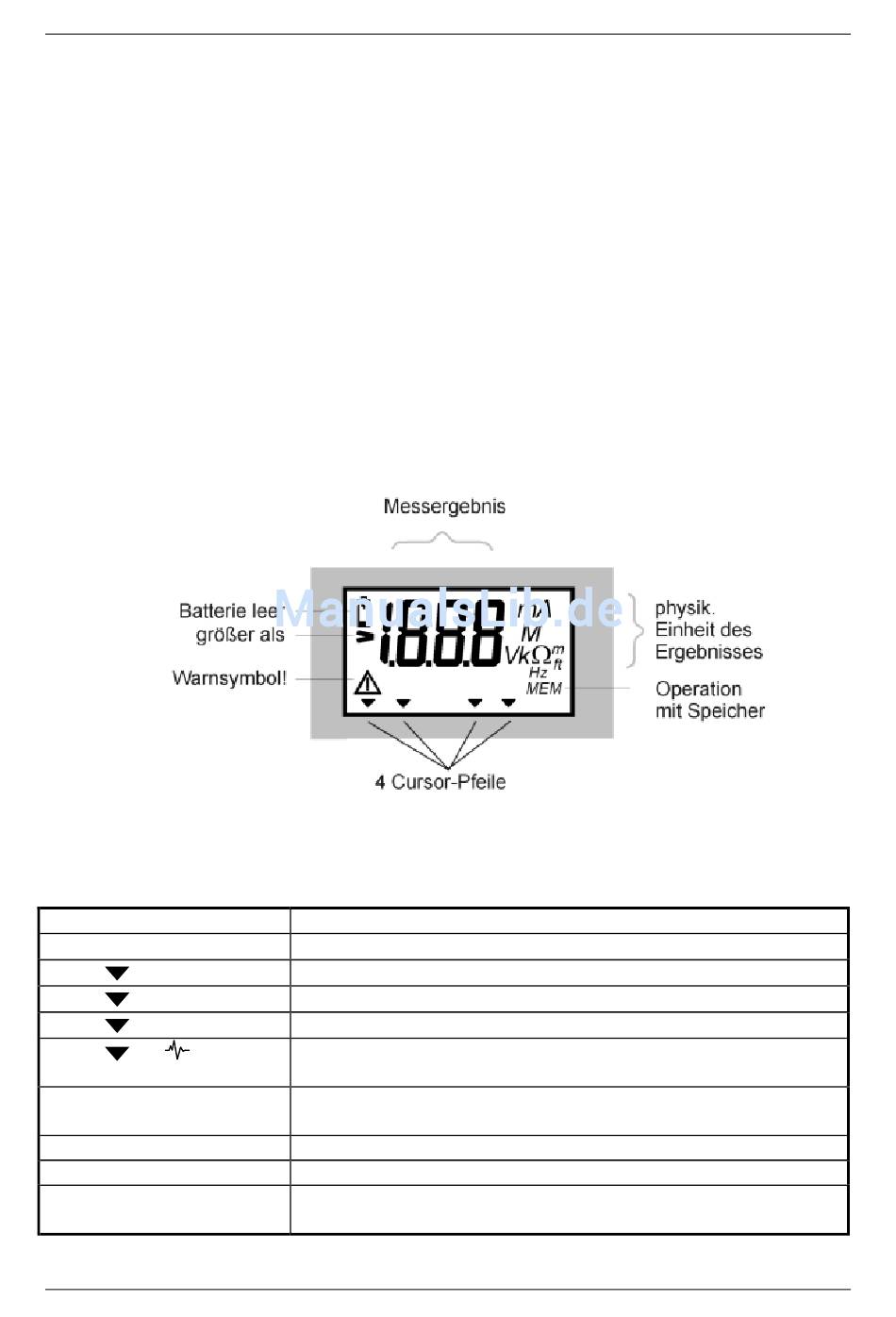

Bild 4. Displaysegmente
Ergebnis außerhalb des Messbereiches
Externe Spannung größer als ca. 20 V
Widerstand an einem Stromspieß ist zu hoch
Widerstand an einem Potentialspieß ist zu hoch
Durch Zange gemessener Strom ist kleiner als 0,5 mA
Stromrauschen ist größer als ca. 2,1 A oder / und
Spannungsrauschen ist größer als ca. 5 V
Arbeiten mit dem Speicher (Speichern oder Speicher
lesen).
Keine gespeicherten Daten zum Auslesen verfügbar
Auslesen aktiviert
Bestätige Löschung des zuletzt eingegebenen Ergebnisses
oder breche ab!
9.
Der Messwertspeicher
vorhanden
eff
