3 Der Messwertspeicher

3.1

Die Speicherstruktur

Der Messwertspeicher ist organisiert in Gruppen von Messwerten. Insgesamt steht
Speicher für 250 Messergebnisse zur Verfügung. Eine adressierbare Speicherzelle
kann ein Messergebnis oder eine Gruppe beliebig vieler Messergebnisse aufnehmen.
Im Extremfall kann eine Speicherzelle alle Messergebnisse enthalten, wenn es keinen
Grund gibt, sie
unterschiedliche Speicherzellen zusammenzufassen.

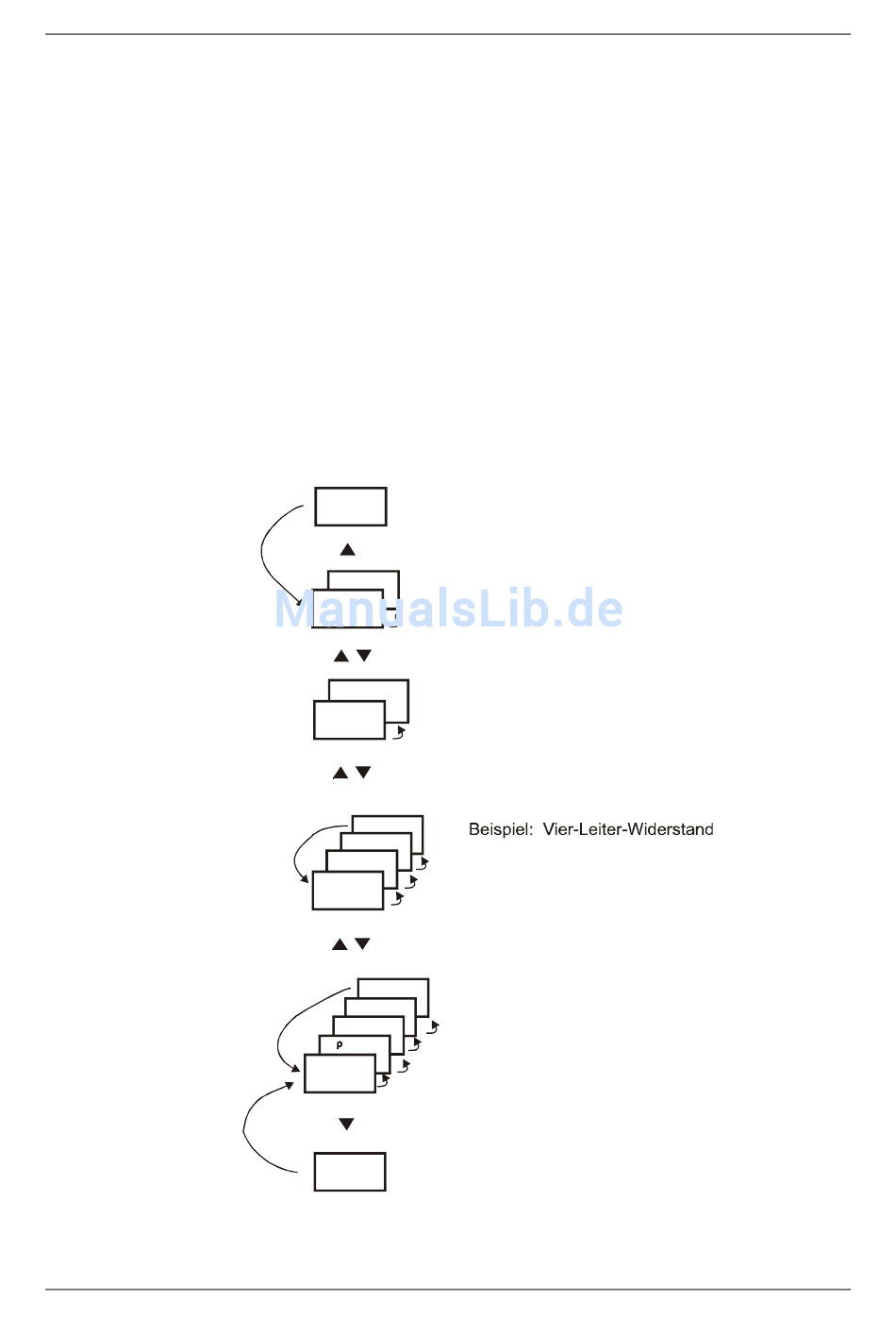

Die Speicherorganisation ist in dem folgenden Bild erläutert. Jeder Messart ist ein
unterschiedlicher Code zugeordnet (z.B. 03 für Erdwiderstand). Mit dem Messergebnis
werden auch Nebenergebnisse oder Parameter gespeichert (bei der Vierleiter-Messung
rP und rC)
Letztes gesp.
Ergebnis (N)
z.B. zur späteren
bot
R
E
03
(N - 3)
I
Zange
(N - 2)
05
rC
DISPLAY
rP
R
(N - 1)
ERDUNG
01
rC
DISPLAY
rP
a
ERD
04
toP
Bild 19. Speicherorganisation
leichteren Zuordnung
Beispiel: Erdungswiderstand
(Zwei Stromzangen)
Beispiel: Strommessung
DISPLAY
DISPLAY
DISPLAY
DISPLAY
DISPLAY
Beispiel: Spezifischer Erdwiderstand
23.
Der Messwertspeicher
gruppenweise in
