Pkm BS47-60ABTH Bedienungsanleitung Seite 18

F
G
H
8. Wenn Sie die Bohrlöcher markiert haben, nehmen Sie die Dunstabzugshaube
wieder ab.

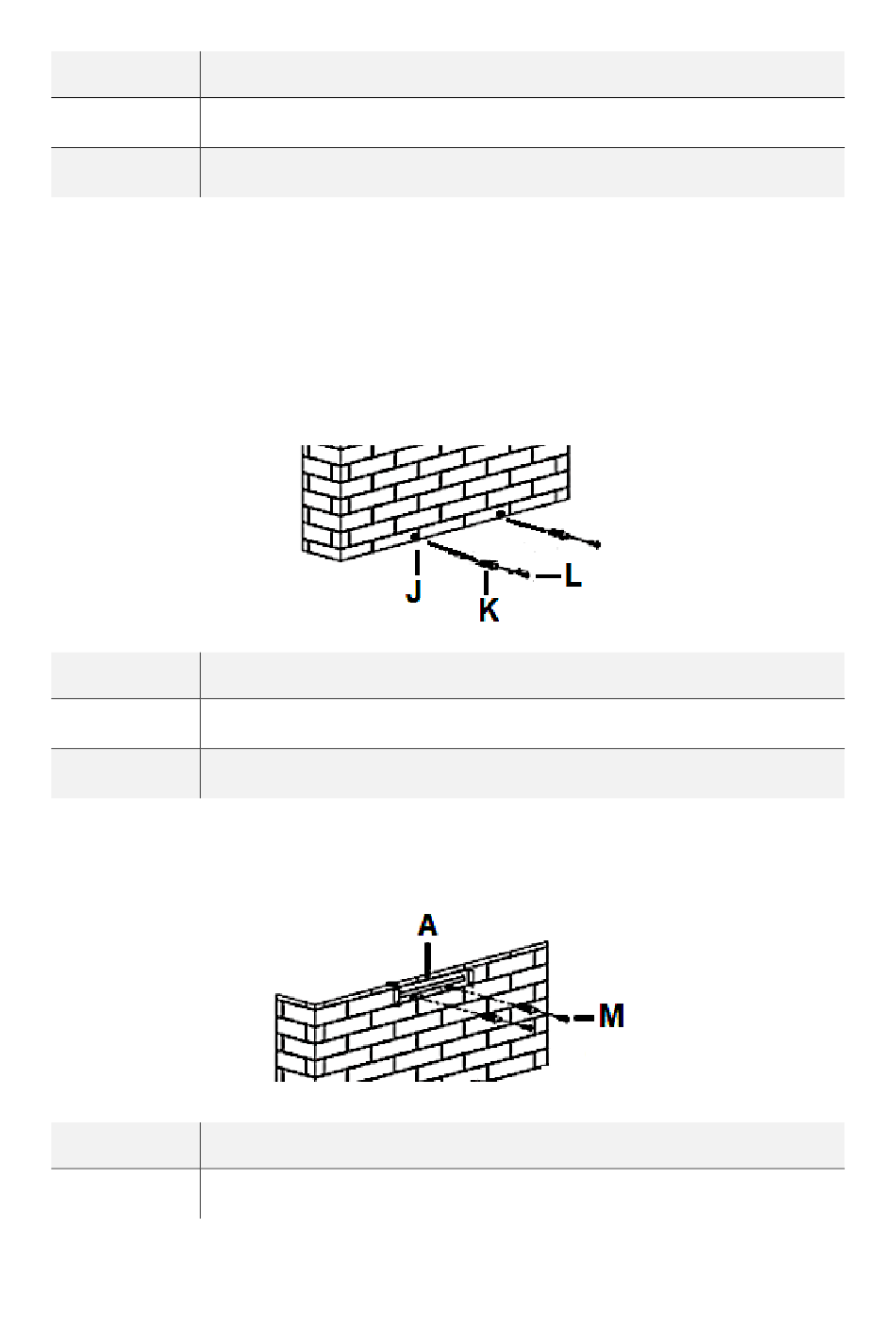

9. Bohren Sie zur Befestigung des Gehäuses an den markierten Stellen zwei
Löcher (J / Ø 8 mm) in die Wand. Bringen Sie die entsprechenden Spreizdübel
(K) in die zwei Bohrlöcher ein (s. Abb. unten).
10. Die Dunstabzugshaube wird später mit zwei Befestigungsschrauben (L / ST
4*30 mm) in der Wand befestigt (s. Schritte 15. und 16.).
J
K
L
11. Befestigen Sie die Innenkaminhalterung (A) mit zwei Schrauben (M / ST
4*40 mm) an der Wand.
A
M
G
EHÄUSE DER
W
ERKSEITIG VORBEREITETE
B
OHRLÖCHER
S
PREIZDÜBEL
B
EFESTIGUNGSSCHRAUBEN
I
NNENKAMINHALTERUNG
S
CHRAUBEN
~ 18 ~
D
UNSTABZUGSHAUBE
F
ETTFILTER
B
EFESTIGUNGSÖFFNUNGEN
(2 St. insgesamt)
(2 St. insgesamt)
: ST 4*30 mm (2 St. insgesamt)
: ST 4*40 mm (2 St. insgesamt)
