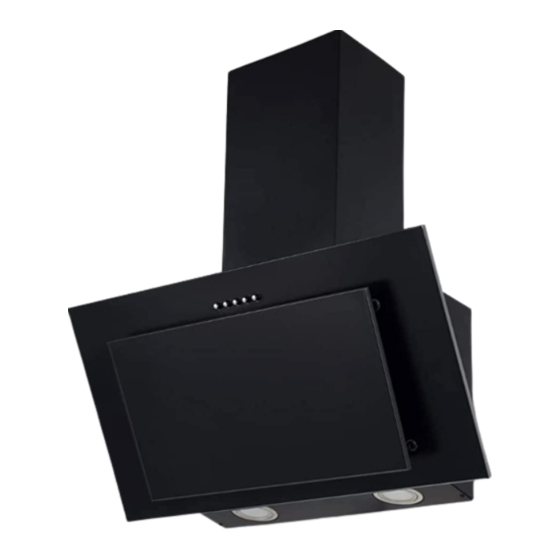

Pkm S13-60BBPY Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

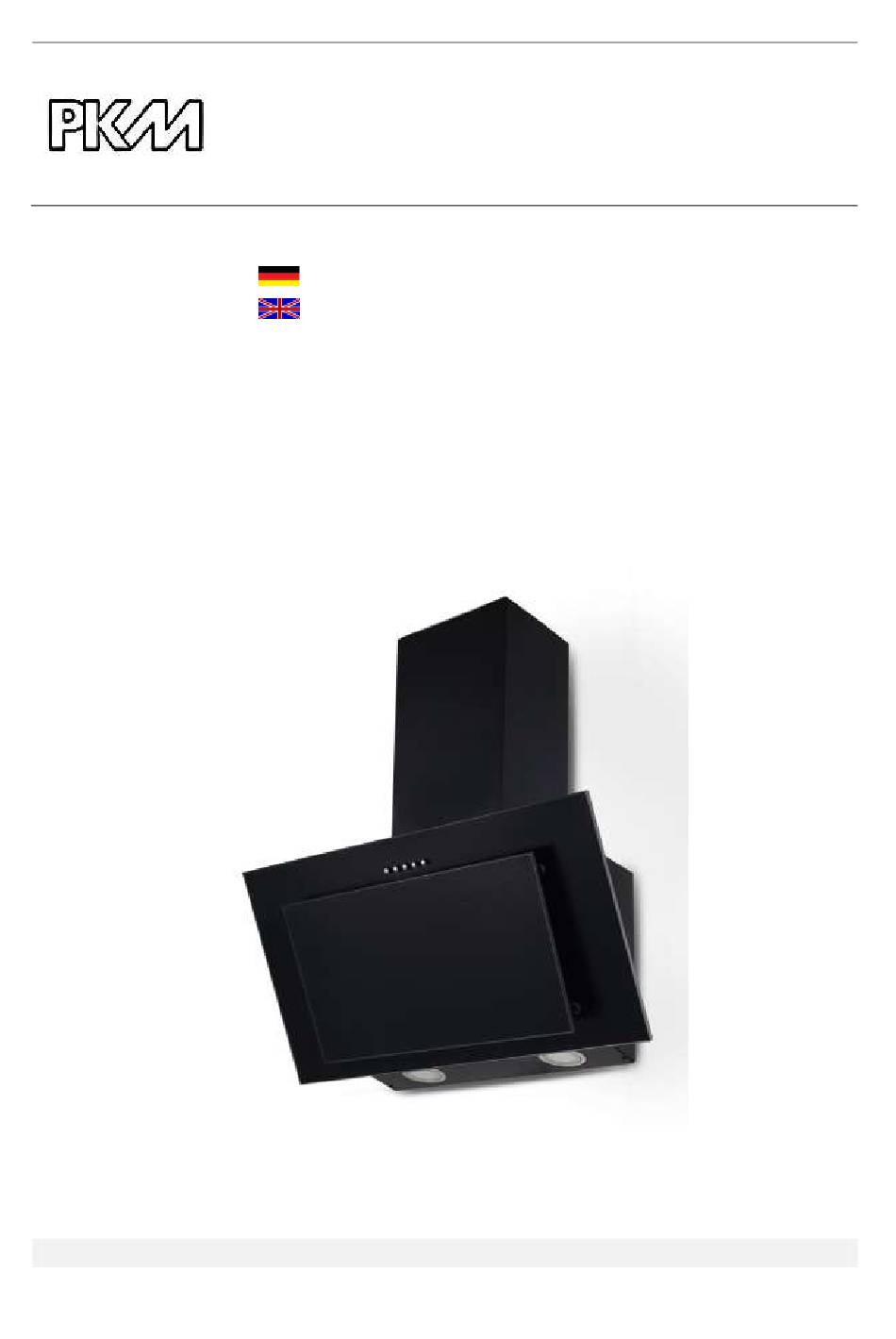

TECHNOLOGIE FÜR DEN HAUSHALT
TECHNOLOGY FOR DOMESTIC USE
Dunstabzugshaube
Deutsch
English
Bedienungsanleitung
Instruction Manual
S13-60BBPY
www.pkm-online.de
Extractor Hood
Seite
Page
2
27

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pkm S13-60BBPY

Inhaltszusammenfassung für Pkm S13-60BBPY

  • Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Dunstabzugshaube Extractor Hood S13-60BBPY Deutsch Seite English Page www.pkm-online.de...

  • Seite 2: Inhaltsverzeichnis

    Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort.

  • Seite 3: Sicherheitshinweise

    Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben. Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.

  • Seite 4: Signalwörter

    werden. Das Gerät ist ausschließlich zur privaten Nutzung bestimmt. Das Gerät ist ausschließlich zum Abführen von Küchendämpfen in einem Privathaushalt bestimmt. Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume bestimmt. Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden.

  • Seite 5: Sicherheitsanweisungen

    1.2 Sicherheitsanweisungen GEFAHR! 1. Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß arbeitet, sichtbar beschädigt oder heruntergefallen ist oder das Netzkabel oder der Netzstecker beschädigt sind. 2. Das Netzanschlusskabel darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) ausgetauscht werden. 3. Versuchen Sie niemals, das Gerät alleine zu reparieren. 4.
  • Seite 6 ausgewechselt werden. 3. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten Steckdose angeschlossen werden. 4. Das Gerät muss geerdet sein. Verwenden Sie nur eine entsprechende Sicherheitssteckdose, Gefahr eines Stromschlags zu minimieren. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf dem Typenschild angegebenen Werten entsprechen.
  • Seite 7 resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. 16. Beaufsichtigen Sie Kinder immer, damit diese nicht mit dem Gerät spielen. VORSICHT! 1. Zugängliche und berührbare Teile der Haube können heiß werden, wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird.

  • Seite 8: Installation

    2. Installation 2.1 Wichtige Sicherheitshinweise Erforderlicher Mindestabstand Unterkante Haubenkörper zu: Glaskeramik- und Gusskochplatten mind. 65 cm Gaskochfeld mind. 75 cm Kohle- / Öl- / Holzfeuerung mind. 85 cm WARNUNG! Bei Nichteinhaltung der Mindestabstände kann sich das in den Filtern angesammelte Fett durch die Wärmeabstrahlung des Kochfelds entzünden.

  • Seite 9: Hinweise Zur Installation

    2.2 Hinweise zur Installation WARNUNG! Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten, die mit Gas oder anderen Brennstoffen betrieben werden, genutzt wird. 2. Beachten Sie bei der Ableitung der Umluft immer alle geltenden gesetzlichen und behördlichen Bestimmungen.

  • Seite 10: Installation Für Den Abluftbetrieb

    2.3 Installation für den Abluftbetrieb WARNUNG! Eine Nichtbeachtung der Installationsanweisungen für Schrauben oder Befestigungsvorrichtungen kann einem Stromschlag führen! WARNUNG! Beschädigen Sie beim Bohren keine elektrischen Leitungen in den Wänden. STROMSCHLAGGEFAHR! HINWEIS! Sie benötigen mindestens zwei Personen zur Installation des Geräts. Wenn Sie über einen Abluftkanal nach außen verfügen, können Sie die Dunstabzugshaube mittels eines Abluftschlauchs installieren, wie im Bild unten gezeigt (Durchmesser Abluftschlauch: s.
  • Seite 11 Bohrlöcher (Ø 8 mm) Dübel Wandhalterung Schrauben (ST4*30 mm) 2. Bohren Sie zwei weitere Ø 8 mm Löcher für die Dübel und Befestigungsschrauben, mit denen Sie die Haube nach dem Aufhängen fixieren können. (s. Abb. unten). 3. Heben Sie die Dunstabzugshaube an und hängen Sie sie an die Wandhalterung (s.
  • Seite 12 5. Verbinden Sie den Abluftschlauch mit dem Rückschlagventil (s. Abb. unten). Abluftschlauch Rückschlagventil 6. Sie können die Abluftführung wie folgt verlegen: Vertikal: Abluftschlauch wird einer Auslasskappe* im Dach geführt. Horizontal: Der Abluftschlauch wird zu einer Auslassöffnung mit Gitter* in der Hauswand geführt. *: Nicht im Lieferumfang enthalten.
  • Seite 13 7. Setzen Sie den inneren Kamin in den äußeren ein (s. Abb. unten). 8. Ziehen Sie dann den inneren Kamin aufwärts und passen Sie ihn der gewünschten Höhe an (s. Abb. unten). 9. Richten Sie die Kaminteile entsprechend der Abmessungen des Haltebügels aus (s.
  • Seite 14 10. Bohren Sie für den Haltebügel zwei Ø 8 mm Löcher in der entsprechenden Höhe. Befestigen Sie den Haltebügel an der entsprechenden Stelle an der Wand (s. Abb. unten). 11. Befestigen Sie den äußeren Kamin, indem Sie ihn an beiden Seiten fixieren (s.

  • Seite 15: Installation Für Den Umluftbetrieb

    Befestigen Sie den inneren Kamin, indem Sie ihn mit zwei 3*10 mm Schrauben festschrauben (s. Abb. B). 13. Setzen Sie die Fettfilter ein und schließen Sie das Netzkabel am Stromnetz an.  Überprüfen Sie, ob Ihr Gerät aus der Front-und Seitenperspektive gerade und waagerecht an der Wand angebracht ist, da das Gerät ansonsten nicht ordnungsgemäß...

  • Seite 16: Kohlefilter

    2.5 Kohlefilter  Kohlefilter für die Dunstabzugshaube sind als optionales Zubehör erhältlich. Produktkode: CF 140 WARNUNG! Ziehen Sie vor der Montage den Netzanschlussstecker aus der Netzanschlussdose oder trennen Sie das Gerät mittels der Sicherung von der Stromversorgung (entsprechende Sicherung im Haussicherungskasten).

  • Seite 17: Bedienung

    HINWEIS! Wechseln Sie die Kohlefilter je nach Benutzung der Haube alle drei bis sechs Monate. Reinigen Sie für einen einwandfreien Betrieb des Motors die Fettfilter regelmäßig. Bestellen Sie die Kohlefilter unter www.pkm-online.de 3. Bedienung 3.1 Bedienfeld VORSICHT! Berühren Sie die Beleuchtung für 30 Minuten nach Betrieb des Geräts nicht.

  • Seite 18: Niedrigste Motorgeschwindigkeit

    Taste: Aus  Schalten sie die Dunstabzugshaube mit dieser Taste aus. Niedrigste Motorgeschwindigkeit  Diese Stufe ist für Kochvorgänge geeignet, die nicht viel Dampf erzeugen. Mittlere Motorgeschwindigkeit  Diese Stufe ist für Standard-Kochvorgänge geeignet. Höchste Motorgeschwindigkeit  Diese Stufe ist für Kochvorgänge geeignet, die übermäßig viel Rauch und Dampf verursachen.

  • Seite 19: Reinigung/Pflege

    4. Reinigung/Pflege WARNUNG! Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten Stromversorgung. STROMSCHLAGGEFAHR! WARNUNG! Eine Nichtbeachtung Reinigungs- Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen. HINWEIS! Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren Fingern sowie allen Armschmuck ab; ansonsten beschädigen Sie die Oberflächen des Geräts.

  • Seite 20: Fettfilter

    4.1 Fettfilter WARNUNG! Bei Nichtbeachtung der Reinigungsanweisungen besteht BRANDGEFAHR!  Fettfilter/Aluminiumfilter müssen nicht ersetzt werden.  Einmal pro Monat von Hand oder in der Spülmaschine (300) reinigen.  Verwenden Sie keine aggressiven Reinigungsmittel.  Benutzen Sie keine Scheuermittel!  Benutzen Sie keine alkalischen Spülmaschinenreiniger (pH größer 7). ...

  • Seite 21: Problembehandlung

    Erforderlicher Minimalabstand Oberflächen Topfdeckeln, Topflappen etc. zur Vermeidung heißwerdender Teile und Brandrisiken. --- m = 0,45 m Vermeidung unangemessen heißwerdender Teile, Brandrisiken und einer Strahlenbelastung durch UV-Strahlung dürfen ausschließlich selbstabschirmende Leuchtmittel verwendet werden. 5. Problembehandlung FEHLER MÖGLICHE URSACHE MASSNAHMEN Gerät arbeitet überhaupt nicht. ...
  • Seite 22 Der Motor riecht verdächtig.  Motor defekt.  Motor ersetzen. Ölspuren.  Einwegventil undicht.  Einwegventil abdichten.  Übergang Basisschacht-  Übergang mit geeignetem Mittel Teleskopschacht undicht. abdichten. Gerät vibriert.  Motor nicht fest montiert.  Motor richtig befestigen.  Haube nicht richtig befestigt. ...

  • Seite 23: Technische Daten

    6. Technische Daten 6.1 Angaben gemäß VO (EU) 66/2014 Marke/Warenzeichen Modellkennung S13-60BBPY Jährlicher Energieverbrauch (AEC 30,0 kWh/Jahr hood Energieeffizienzklasse(EEI hood Fluiddynamische Effizienz (FDE 14,1 hood Klasse für Fluiddynamische Effizienz Fettabscheidegrad 69,0 Klasse für Fettabscheidegrad Luftstrom bei minimaler Geschwindigkeit 210,0 im Normalbetrieb...

  • Seite 24: Relevante Angaben Zur Installation

     Richtlinien des Europäischen Parlaments und des Rates 2010/30/EU; VERORDNUNG NR. 65/2014.  Richtlinien des Europäischen Parlaments und des Rates 2009/125/EG; VERORDNUNG NR.66/2014.  EN 50564 - Elektrische und elektronische Haushalts- und Bürogeräte - Messung niedriger Leistungsaufnahmen.  EN 60704-2-13 - Elektrische Geräte für den Hausgebrauch und ähnliche Zwecke - Prüfvorschrift für die Bestimmung der Luftschallemission - Besondere Anforderungen an Dunstabzugshauben.

  • Seite 25: Entsorgung

    7. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern und Tieren gelangen. ERSTICKUNGSGEFAHR! 2. Nicht mehr benutzte alte Geräte müssen zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen.

  • Seite 26: Garantiebedingungen

    8. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er...

  • Seite 27: Index

    Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.

  • Seite 28: Safety Information

    The figures in this instruction manual may differ in some details from the current design of your appliance. Nevertheless follow the instructions in such a case. Any modifications, which do not influence the functions of the appliance. shall remain reserved by the manufacturer. Please dispose of the packing with respect to your current local and municipal regulations.

  • Seite 29: Signal Words

    The appliance is intended for indoor-use only. The appliance is not intended to be operated for commercial purposes, during camping and in public transport. Operate the appliance in accordance with its intended use only. Do not allow anybody who is not familiar with this instruction manual to operate the appliance.
  • Seite 30 c) Do not touch the appliance until the gas has gone. d) Otherwise sparks can be generated which will ignite the gas. WARNING! 1. Whenever you use extractor hoods in combination with non electrically-operated appliances (gas and oil-fired appliances), the negative pressure of the corresponding room must not be more than 4 Pa (4 * 10 bar).
  • Seite 31 15. This appliance may be operated by children aged from 8 years and above as well as by persons with reduced physical, sensory and mental capabilities or lack of experience and knowledge if they are supervised or have been instructed concerning the safe use of the appliance and do comprehend the hazards involved.

  • Seite 32: Installation

    2. Installation 2.1 Important safety information Required minimum distance hood to: Ceramic-glass rings/hotplates 65 cm min. Gas cooker 75 cm min. Coal / oil / stove wood firing 85 cm min. WARNING! If you ignore the required minimum distance, the accumulated fat in the filters can catch fire due to the heat emission of the hob.

  • Seite 33: General Information

    2.2 General information WARNING! Do not lead the exhaust air into a chimney which is used for extracting exhaust air of appliances operated by gas or other combustibles. 2. For extracting the exhaust air always observe the current legal regulations. 3.

  • Seite 34: Installation Steps

    If you have an exhaust air duct to the outside, the extractor hood can be installed by using an exhaust hose (Diameter of the exhaust hose: s. chapter 6. T ECHNICAL DATA  S. fig. below 2.3.1 Installation steps 1. Find a suitable position for the extractor hood on the wall. Drill three Ø 8 mm holes in the wall to attach the wall bracket.
  • Seite 35 2. Drill two additional Ø 8 mm holes for the dowels and screws by which the extractor hood can be fixed after hanging up (s. fig. below). 3. Lift up the extractor hood and hang it on the wall bracket (s. fig. below). Fix the extractor hood by tightening the screws properly.
  • Seite 36 5. Connect the exhaust hose to the non-return valve (s. fig. below). Exhaust hose Non-return valve 6. You can install the exhaust air duct as follows: Vertically: Install the exhaust hose to a roof cap*. Horizontally: Install the exhaust hose to an exhaust outlet equipped with an air grille*.
  • Seite 37 7. Insert the inner chimney into the outer chimney (s. fig. below). 8. Pull the inner chimney upwards and adjust it to the required height (s. fig. below). 9. Adjust the two chimneys relevant to the dimensions of the fixing bracket (s. fig. below).
  • Seite 38 10. Drill two Ø 8 mm holes for the fixing bracket in the appropriate height. Install the fixing bracket on the corresponding position on the wall (s. fig. below). 11. Attach the outer chimney by fixing it at both sides (s. fig. A). 12.

  • Seite 39: Installation: Air Recirculation

    Attach the inner chimney by tightening it using two 3*10 mm screws (s. fig. 13. Insert the grease filters and connect the appliance to the mains  Check from all sides that the appliance is aligned horizontally; otherwise the appliance will not work properly. 2.4 Installation: Air recirculation ...

  • Seite 40: Carbon Filter

    2.5 Carbon filter Product code: CF 140 WARNING! Unplug the appliance or disconnect it from the mains (use the relevant fuse in your household fuse box). WARNING! Use the carbon filters in recirculation mode only. 1. Remove the grease filter(s). 2.

  • Seite 41: Operation

    NOTICE! Depending on frequency of use, replace the carbon filters every three to six months. Clean the grease filter(s) regularly for proper operation of the motor. You can order carbon filters at www.pkm-online.de 3. Operation 3.1 Control panel CAUTION! The lamp must not be covered by thermal insulation or other materials.

  • Seite 42: Reduction Of The Environmental Impacts Of Cooking

    Medium speed  This level is suitable for standard cooking. High speed This level is suitable for cooking, which generates an excessive amount of smoke and steam. Light on/off 3.2 Reduction of the environmental impacts of cooking  Cover your pot/pan with lid during cooking. ...

  • Seite 43: Grease Filter(S)

    1. Clean the housing of the appliance with a suitable detergent. Use such a product carefully and economically. 2. Do not clean the control panel with a detergent. Use a damp cloth. Otherwise you may damage the electronic components of the controls. 3.

  • Seite 44: Replacing Of The Illuminant

    4.3 Replacing of the illuminant WARNING! Disconnect the appliance from the energy supply. Do not touch the illuminant with your hands. The sweat on your fingers will reduce the operating time of your new illuminant. Use a thin cloth or a thin glove.

  • Seite 45: Trouble Shooting

    5. Trouble shooting MALFUNCTION POSSIBLE CAUSE MEASURE The appliance does not work at all.  The plug of the appliance is not  Check the corresponding socket by connected to the socket. connecting it with another appliance.  The plug has become loose. ...

  • Seite 46: Technical Data

    6. Technical data 6.1 Information in accordance with Regulation (EU) 66/2014 Brand/trademark Model identifier S13-60BBPY Annual energy consumption (AEC 30.0 kWh/year hood Energy efficiency index (EEI...

  • Seite 47: Relevant Data For Installation

    Explications: (1) measurement of air flow Range hoods with a maximum air flow, which is more than 650 m /h at an available setting, must automatically change to an air flow, which is max. 650 m (2) Airborne acoustical noise According to dB(A) re 1 pW.

  • Seite 48: Waste Management

    7. Waste management 1. While unpacking, the packaging materials (polythene bags, polystyrene pieces, etc.) should be kept away from children and pets. CHOKING HAZARD! 2. Old and unused appliances must be send for disposal to the responsible recycling centre. Never expose to open flames. 3.

  • Seite 49: Guarantee Conditions

    8. Guarantee conditions for large electric appliances; PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers This appliance includes a 24-month guarantee for the consumer given by the manufacturer, dated from the day of purchase, referring to its flawless material- components and its faultless fabrication.

  • Seite 50: Technische Zeichnung

    A. Technische Zeichnung / technical drawing S13-60BBPY Abmessungen in mm. Dimensions in mm.

  • Seite 51: Technologie Für Den Haushalt

    Wenden Sie sich bitte an das Geschäft, in dem Sie das Gerät erworben haben. Please contact the shop you purchased the appliance at. Änderungen vorbehalten Subject to alterations Stand Updated 16.05.2017 05/16/2017 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
