Diagnoseanschluss
Wenn mit dem Tablet Fahrzeuge getestet werden sollen, die mit einer universellen
OBD-II-Diagnosebuchse ausgestattet sind, verwenden Sie bitte das mitgelieferte
Diagnosekabel um sich mit dem Fahrzeug zu verbinden (Bei Fahrzeugen ohne OBD-II-
Diagnosebuchse ist eine Adapter-Stecker erforderlich.)
4.2.2 DLC-Standort
Der DLC (Data Link Connector) ist typischerweise ein 16-poliger Standard-
Steckverbinder, mit dem Diagnosewerkzeuge mit den bordeigenen Steuermodulen
eines Fahrzeugs verbunden werden. Der DLC befindet sich in der Regel ca. 30 cm von
der Mitte der Instrumententafel entfernt, bei den meisten Fahrzeugen unter oder um
die Fahrerseite herum. Wenn sich der DLC nicht unter dem Armaturenbrett befindet,
sollte sich dort eine Beschriftung über die Position befinden. Bei einigen asiatischen
und europäischen Fahrzeugen befindet sich der DLC hinter dem Aschenbecher. Der
Aschenbecher muss entfernt werden, um an den Anschluss zu gelangen. Wenn der
DLC nicht gefunden werden kann, schlagen Sie im Servicehandbuch
des Fahrzeugs nach.
Hinter Aschenbecher
Linke Ecke
In der Mitte

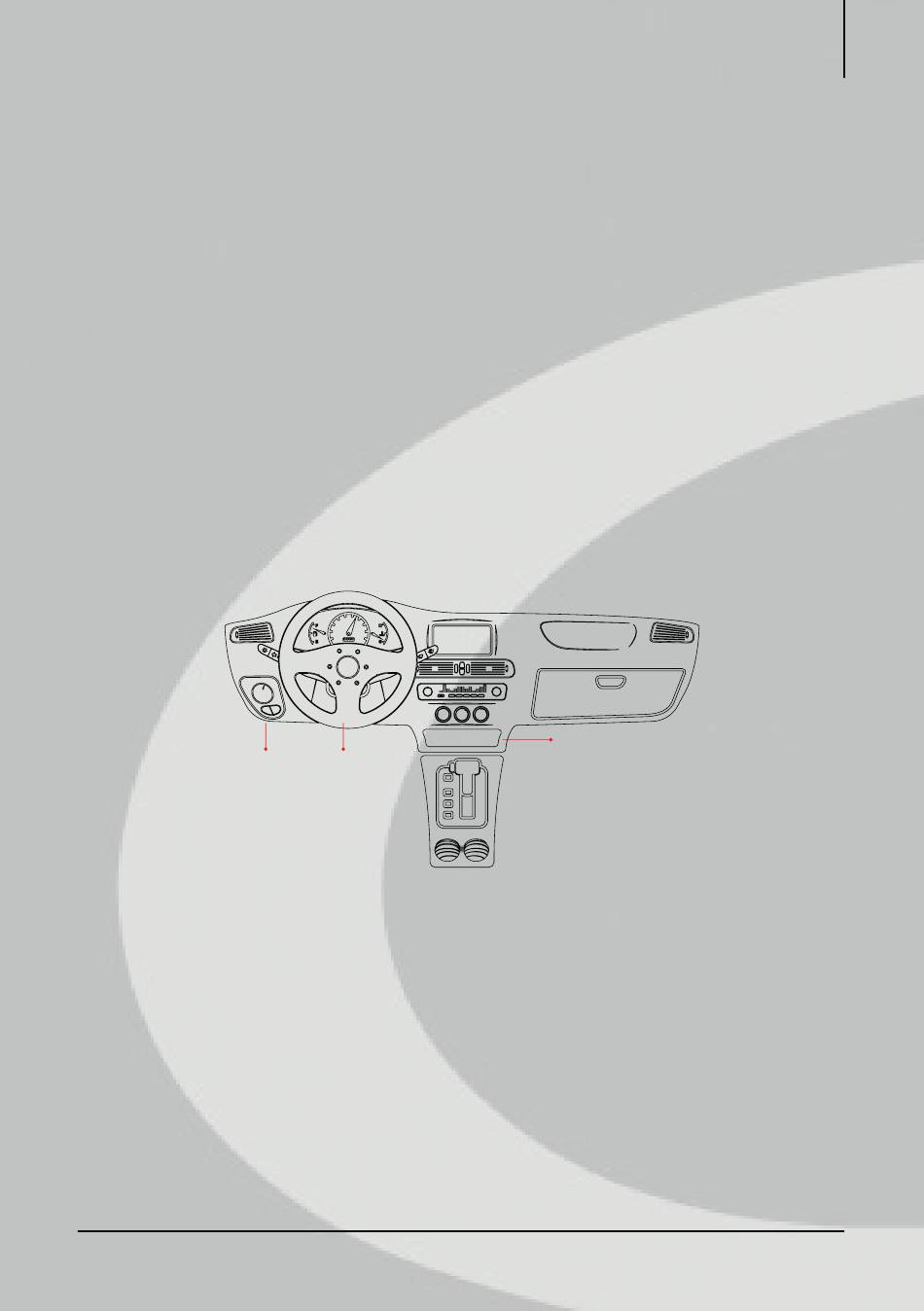

Abbildung 4 – 1
