5.3 Maßskizzen

5.3.1 Saugturbine (LI-4-xx-GS / LI-5-xx-GS)

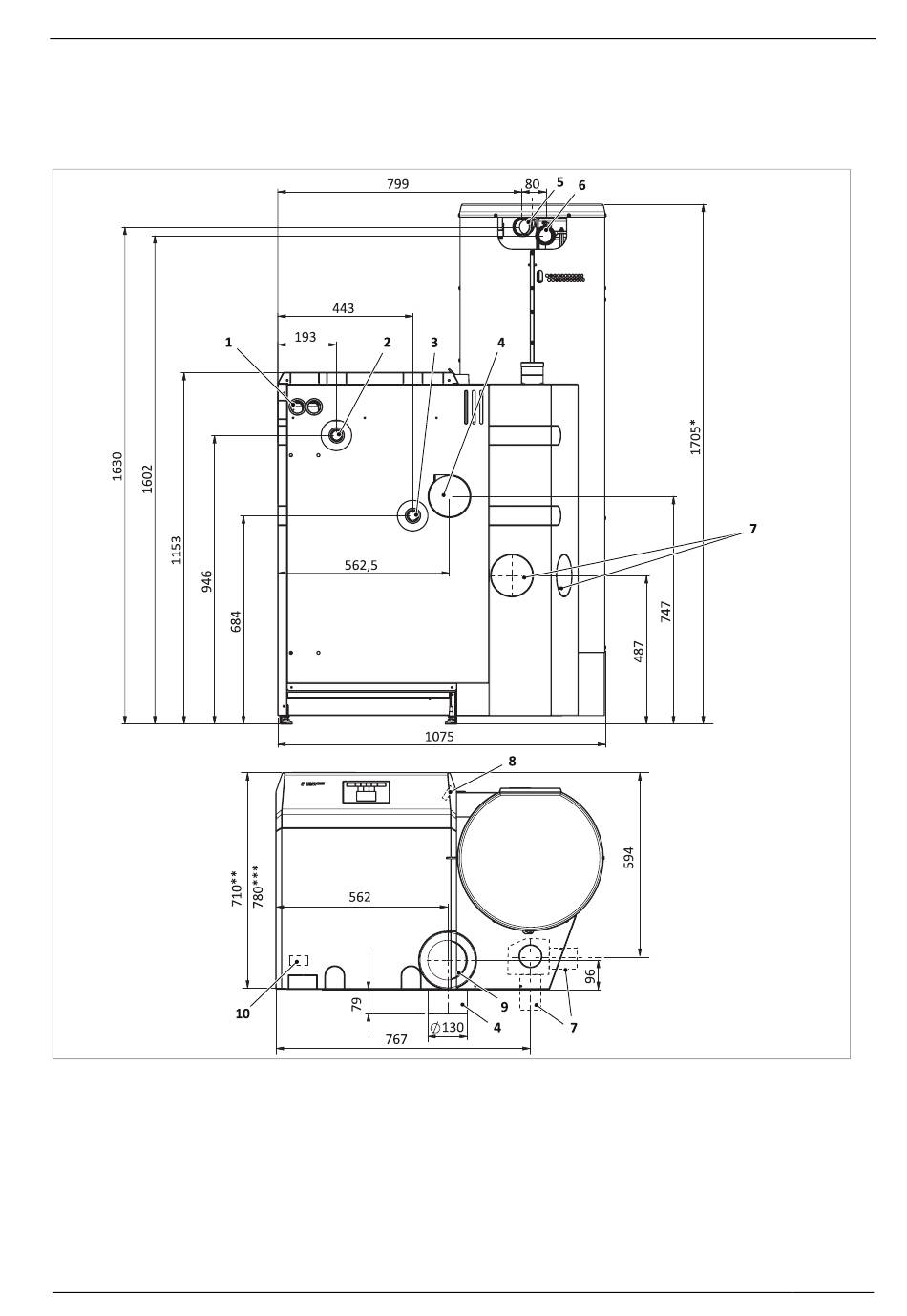

Abb. 20: Ansichten SolvisLino 4/5 mit Saugturbine (LI-4-xx-GS / LI-5-xx-GS)
* Bei geöffnetem Deckel Höhe = 1800 mm
*** gilt nur für LI-4-21/26-GS / LI-5-21/26-GS
1 Elektrische Anschlüsse
2 Kesselvorlauf (1"-Rohr)
3 Kesselrücklauf (1"-Rohr)
4 Abgasrohr, hinten (ø 130 mm)
5 Pelletzuführung (ø 50 mm-Rohr)
SOLVIS · MAL-LI4-5-EVL · Technische Änderungen vorbehalten · 31032-3a
** gilt nur für LI-4-10/15-GS / LI-5-10/15-GS
6 Rückluft (ø 50 mm-Rohr)
7 Externe Verbrennungsluft (Ø 100 mm-Rohr)
8 Entleerung
9 Abgasrohr, oben (ø 130 mm)
10 Kessel-Temperatursensor
5 Anhang
