5 Anhang

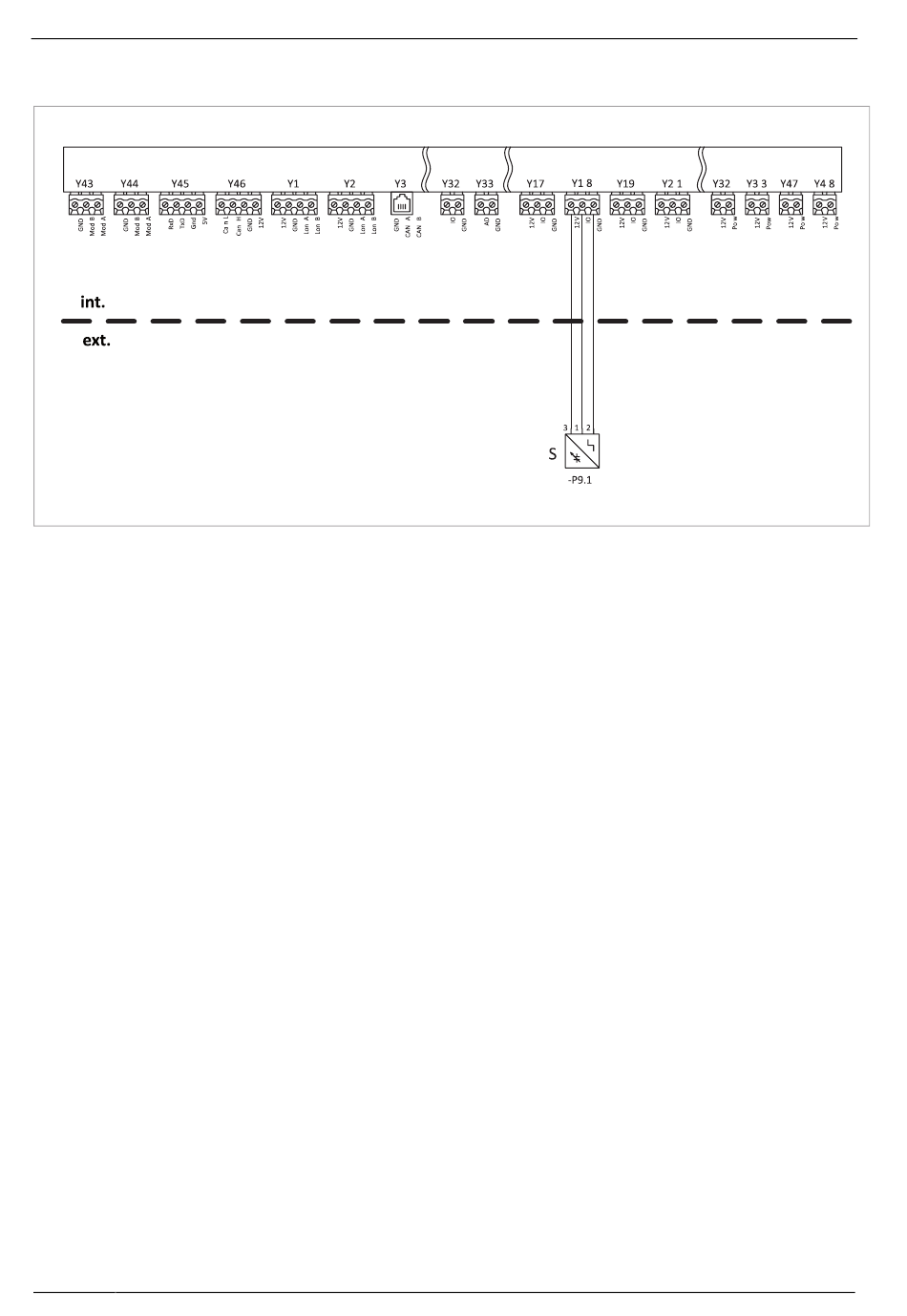

5.2 Anschlussplan Schalter Deckel LI-4-VO / LI-5-VO
Abb. 19: Anschlussplan Absperreinheit
Abkürzungen
1
Schwarz
2
Blau
3
Braun
ext.
Externe Umgebung
int.
Netzbaugruppe / Schaltfeld
12
Bauteile
S
Schalter für Deckel Vorratsbehälter LI-4-VO / LI-5-VO
Y18
Anschluss an Hauptplatine
MAL-LI4-5-EVL · Technische Änderungen vorbehalten · 31032-3a · SOLVIS
