5 Anhang
5.1 Anschlussplan Absperreinheit

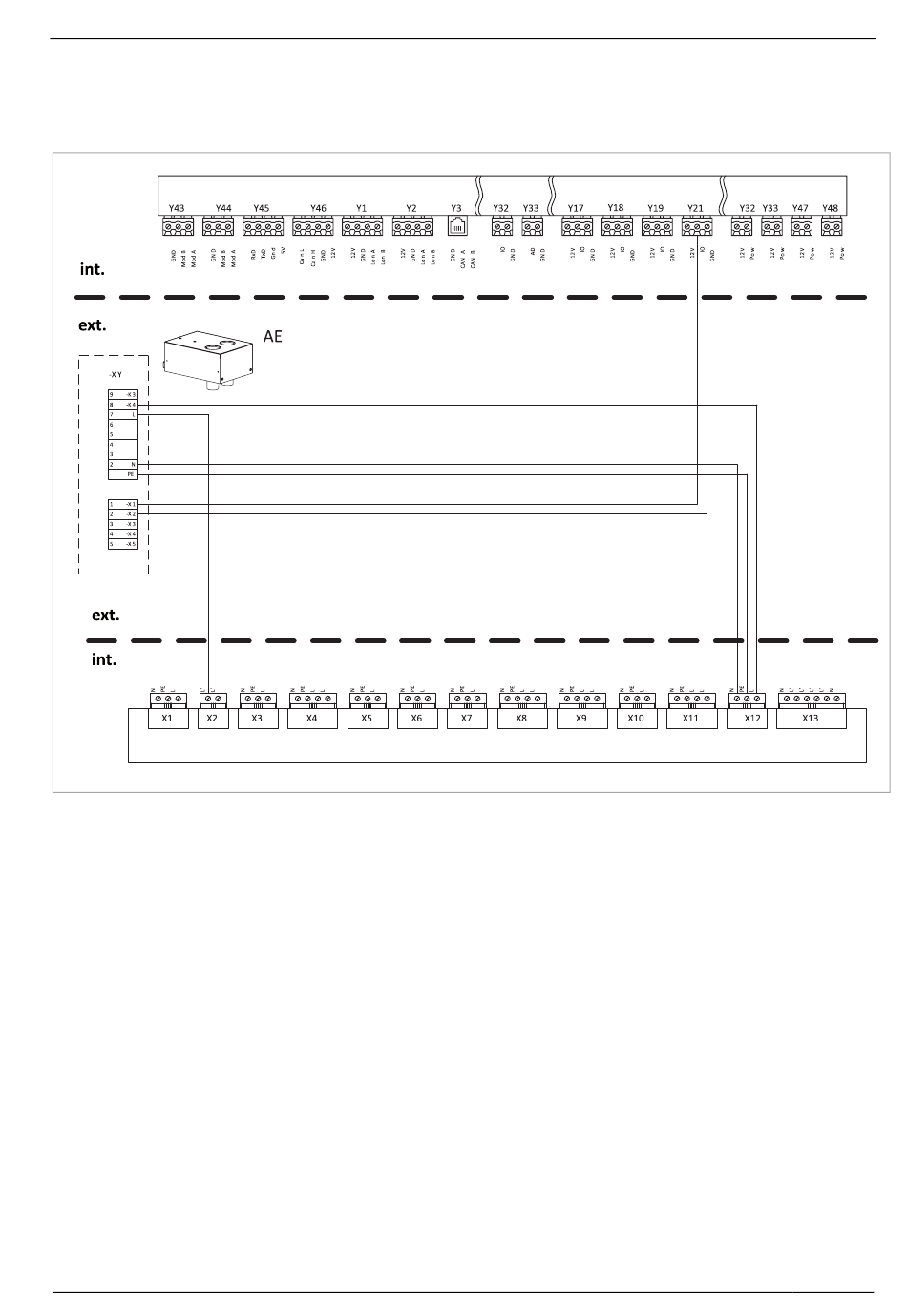

Abb. 18: Anschlussplan Absperreinheit
Abkürzungen
AE
Absperreinheit
ext.
Externe Umgebung
int.
Hauptplatine SolvisLino / Platine Absperreinheit
PE
Schutzerde
L
Phase
L'
Phase
N
Neutralleiter
SOLVIS · MAL-LI4-5-EVL · Technische Änderungen vorbehalten · 31032-3a
Bauteile
X1
Anschluss an Platine der Absperreinheit
X2
Anschluss an Platine der Absperreinheit
X12
Anschluss an Absperreinheit
Y21
Anschluss an Hauptplatine SolvisLino
XY
Anschlussblock Platine Absperreinheit
