Viessmann VR2A Montageanleitung Für Die Fachkraft Seite 37

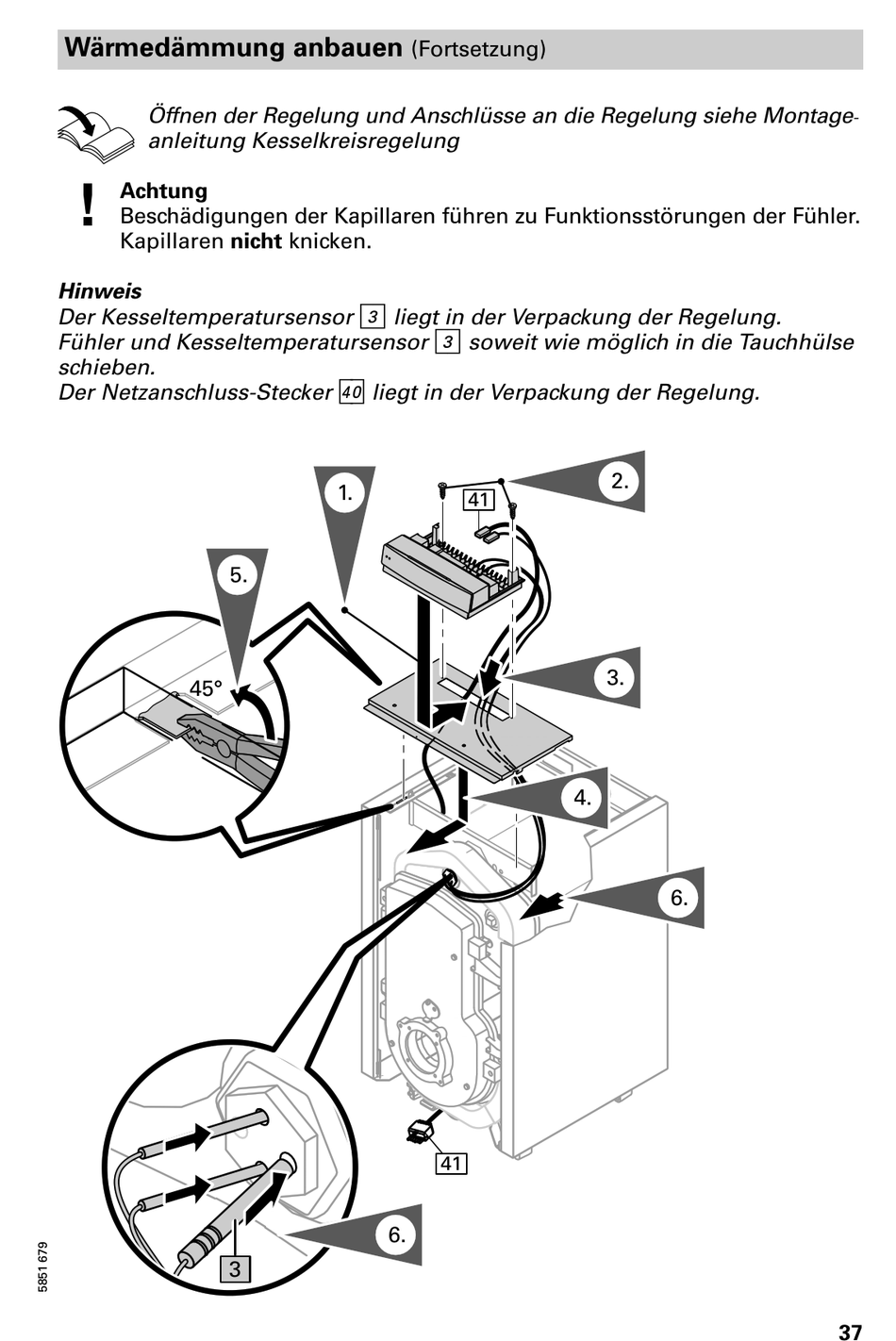

Wärmedämmung anbauen
Öffnen der Regelung und Anschlüsse an die Regelung siehe Montage
anleitung Kesselkreisregelung
!
Achtung
Beschädigungen der Kapillaren führen zu Funktionsstörungen der Fühler.
Kapillaren nicht knicken.
Hinweis
Der Kesseltemperatursensor § liegt in der Verpackung der Regelung.
Fühler und Kesseltemperatursensor § soweit wie möglich in die Tauchhülse
schieben.
Der Netzanschluss Stecker fÖ liegt in der Verpackung der Regelung.
45°
1.
5.
6.
3
(Fortsetzung)
41
4.
41
2.
3.
6.
37
