» MONTAGEANLEITUNG
MONTAGE DES HANDLAUFS: OCTO POOLS
> >
59

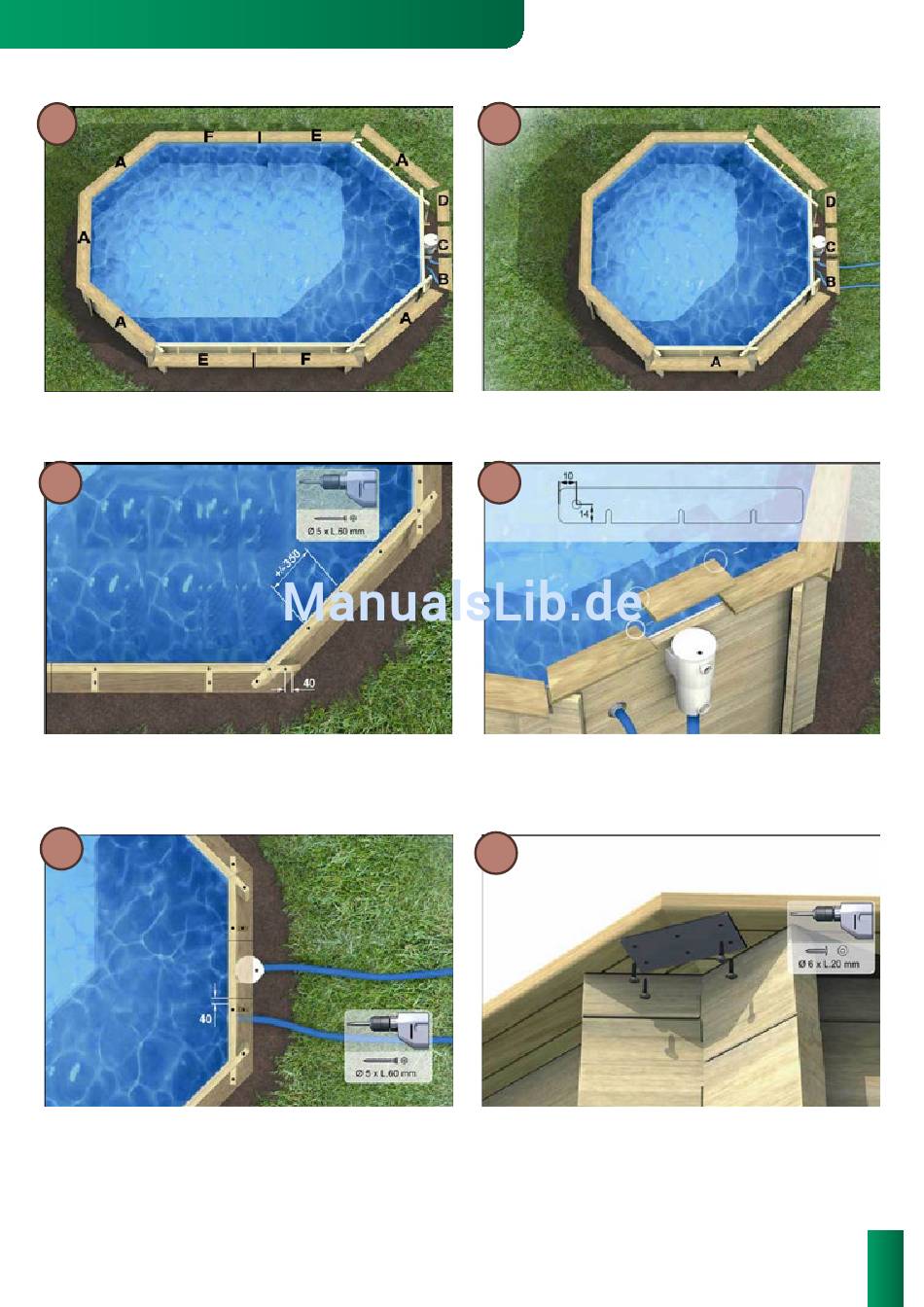

In der Abbildung sind die einzelnen Bestandteile des Handlaufs und deren Position dargestellt. Arrangieren Sie die
Teile der Abbildung entsprechend auf den Holzkeilen. Achten Sie darauf, dass die Teile um den gesamten Pool herum
korrekt und geradlinig positioniert sind. Korrigieren Sie, falls nötig, deren Position und achten Sie darauf, dass sie sich
vor dem Festschrauben nicht mehr verschieben können.
61
Befestigen Sie die 7 gleich langen Handlaufteile. Bohren
Sie die Schrauben dabei in die Mitte der Holzwände, um
Schäden zu vermeiden. (Verwenden Sie Schrauben aus
Beutel T oder Q).
63
Schrauben Sie die beiden Seitenteile wie dargestellt fest.
/ OCTO / OCTO + / HEXA
60
62
Bevor Sie die 3 Handlauf-Teile über dem Skimmer
befestigen, müssen die Teile an den oben dargestellten
Stellen vorgebohrt werden. Achten Sie darauf, dass die
Löcher (6 mm) sehr präzise gebohrt werden und dass sie
richtig positioniert sind. Befestigen Sie die Scharniere (Beutel
Nr.27511070), und montieren Sie die Handlaufteile wieder.
64
Nun müssen nur noch die 8 Eckstück-Verbindungsplatten
(Beutel 27511671) wie dargestellt befestigt werden.
Achten Sie dabei auf die richtige Positionierung der
Platten.
