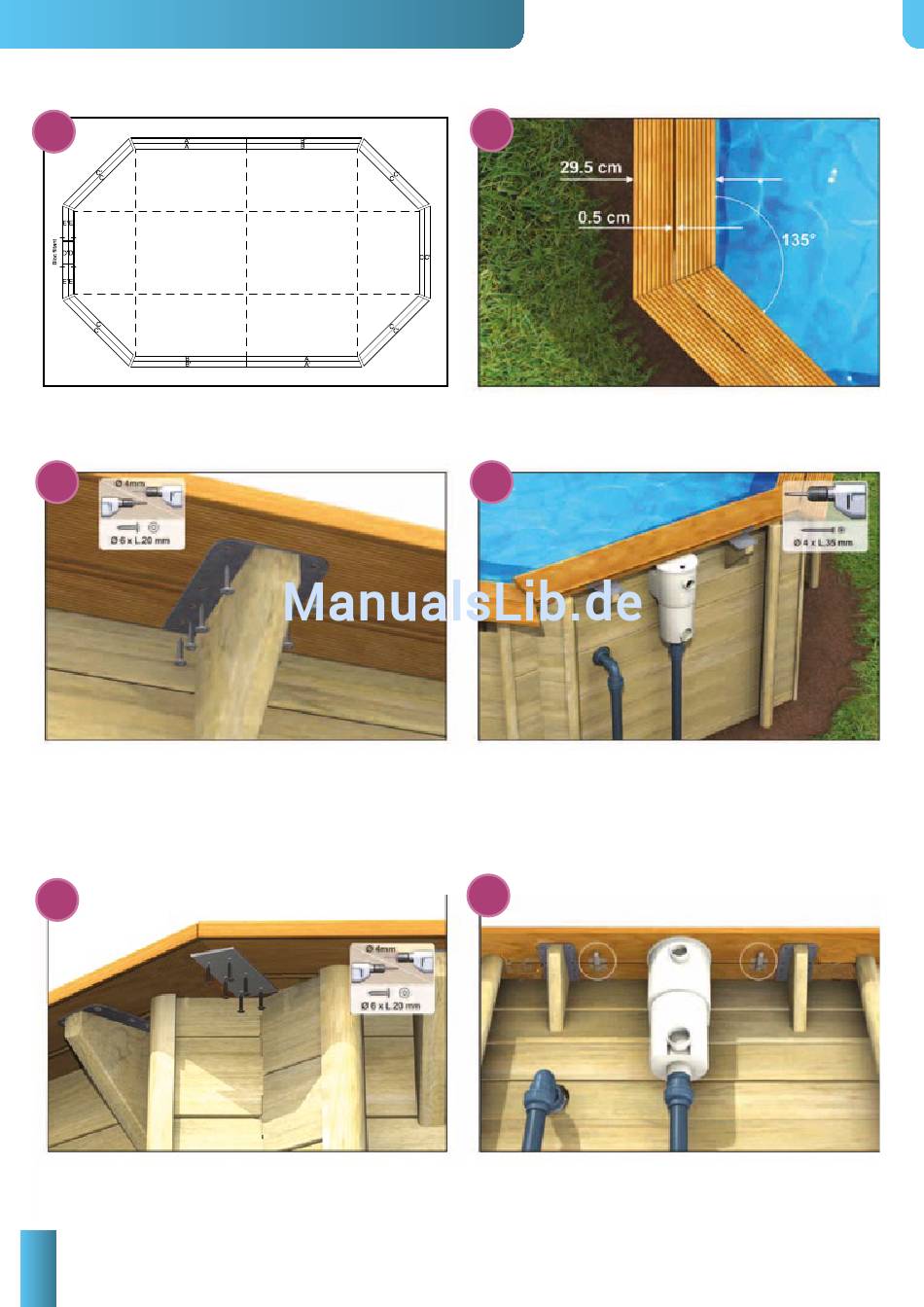

MONTAGE DES HANDLAUFS: OCTO POOLS
> >
60
Der Handlauf besteht aus 8 inneren und 8 äußeren Bohlen. Legen Sie die Bohlen auf die Holzkeile wie in der Abbildung
gezeigt. Die inneren Bohlen überschneiden sich um etwa 25 mm mit dem Becken. Achten Sie darauf, dass die Bohlen um
den gesamten Pool herum korrekt positioniert sind.
Der Handlauf hat eine Breite von etwa 295 mm; zwischen den inneren und den äußeren Bohlen ist ein kleiner Spalt von 5 mm.
62
Befestigen Sie die Bohlen des Handlaufs mit Hilfe der
dafür vorgesehenen Schrauben (Pack G und H) an den
Montageplatten der Holzkeile. Bohren Sie vor, um das
Einführen der Schrauben zu erleichtern. Überprüfen Sie
dabei immer wieder, ob die einzelnen Bohlen auch richtig
angeordnet sind.
64
Befestigen Sie nun noch in den 8 Ecken die
Verbindungsplatten (Handlauf-Set) wie oben gezeigt;
achten Sie dabei darauf, die Platten richtig zu positionieren.
18
18
proswell.de
/ OCTO & OCTO+
/ OCTO & OCTO+
61
63
Die äußere, sich über dem Skimmer befindliche Bohle
wird mit der inneren Bohle durch zwei Scharniere (Pack A)
verbunden. Befestigen Sie diese Bohle also nicht an den
Montageplatten der Holzkeile. Dank der Scharniere kann
die äußere Bohle angehoben werden, um zum Skimmer zu
gelangen. Denken Sie daran, die Öffnung nach der Nutzung
wieder zu verriegeln (siehe unten).
65
Bringen Sie am Skimmer wie dargestellt die Verriegelung
an (Pack N).
