PROCOPI OCTO Montageanleitung Seite 12

» MONTAGEANLEITUNG
MONTAGE DER OCTO+ POOLWAND (FORTSETZUNG)
> >
Hinweise und Empfehlungen:
- Bevor Sie mit der Montage beginnen, machen Sie sich anhand des Schemas am Ende dieses Dokuments mit den ein-
zelnen Bohlen-Typen vertraut.
- Legen Sie die endgültige Ausrichtung Ihres Pools fest; vorzugsweise sollte der Skimmer der Hauptwindrichtung zu-
gewandt sein. Skimmer müssen an einer Seite angebracht werden, die mit einer Holzbohle des Typs A beginnt.
- Achten Sie beim Zusammenbau der Wände darauf, dass jede Bohle vollständig eingerastet ist, bevor Sie die nächste
Bohle montieren.
- Möglicherweise müssen Sie einen Hammer und eine Schraubzwinge zu Hilfe nehmen, um damit leichte Krümmungen
der Bohlen zu beheben. Wichtig dabei ist, dass Sie nie direkt auf das Holz einschlagen. Verwenden Sie das im Lieferu-
mfang enthaltene Holzstück als Schutz.
- Überprüfen Sie in regelmäßigen Abständen, dass die Holzwände gerade und die 4 Diagonalen gleich lang sind.
- Entfernen Sie während und nach der Montage unbedingt jegliche Splitter, um ein Verletzungsrisiko bzw. Schäden an
der Folienauskleidung zu vermeiden.
- Konsultieren Sie die in dieser Anleitung enthaltenen Abbildungen.
- Falls Sie Ihren Pool mit einer Gegenstromanlage ausstatten möchten, so montieren Sie die beiden für diesen Zweck
vorgesehenen Bohlen.
Passen Sie 2 Halb-Bohlen (Typ A) und 2 Bohlen des Typs B gemäß Abbildung ineinander. Die gefurchte Seite sollte
dabei nach oben zeigen (siehe Bildausschnitt).

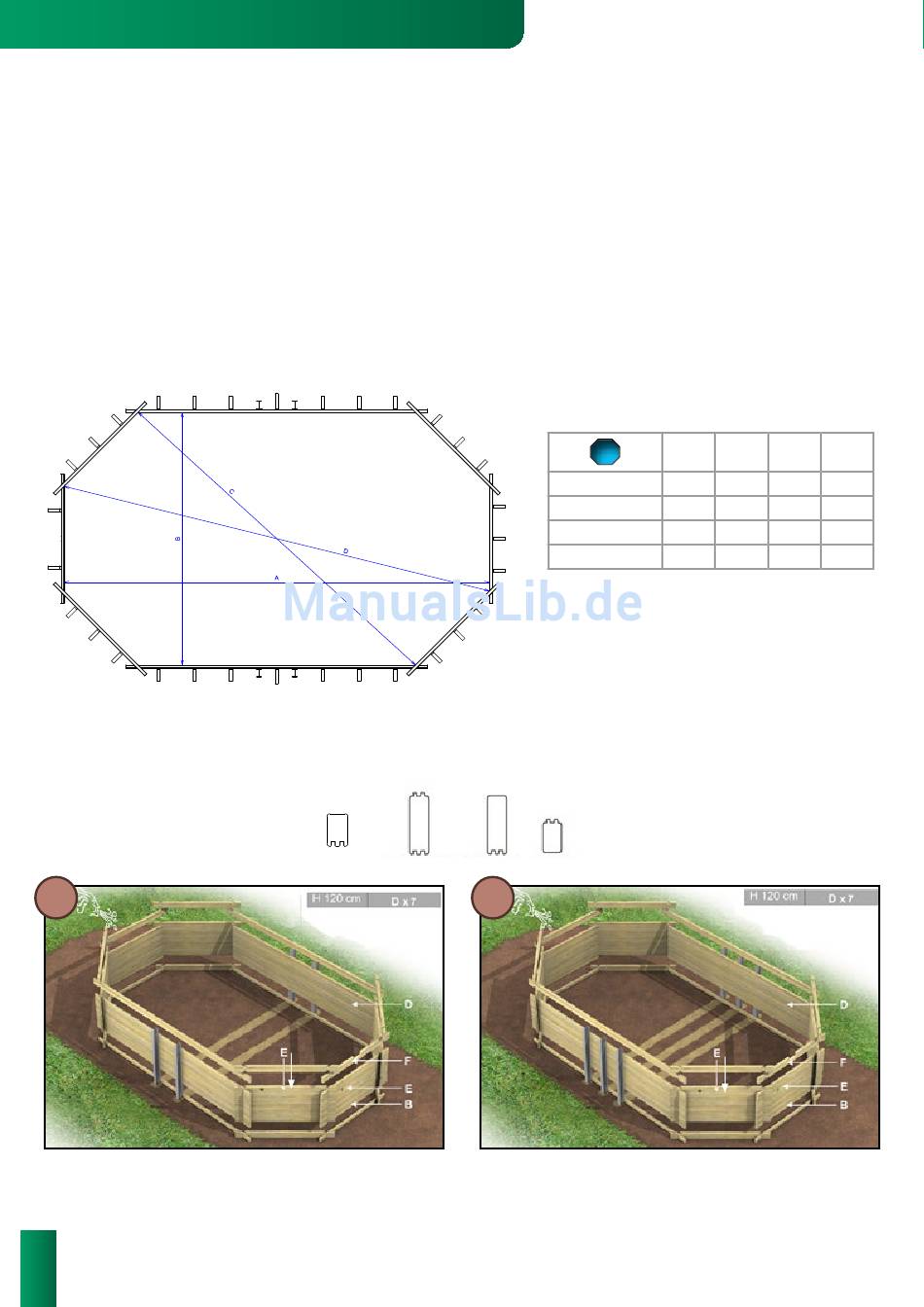

Grundriss
Pools +540 & +640
Passen Sie die beiden halben Bohlen des Typs A, die beiden
halben Bohlen des Typs C und die vier Bohlen des Typs B wie
dargestellt zusammen; achten Sie darauf, dass dabei die Seite
mit den Ausbuchtungen nach oben zeigt.
26
Passen Sie die verbleibenden Bohlen zusammen; verwenden Sie Bohlen des Typs B an den kurzen Seiten und Bohlen
des Typs D an den langen Wänden. Achten Sie auf die richtige Positionierung der durchbohrten Bohlen (Typ E), die
für Einlaufdüse und Reinigeranschluss vorgesehen sind. (Zur Position dieser Bohlen beachten Sie bitte das
Schema am Ende dieses Dokuments). Die für die Einlaufdüse vorgesehene Bohle (E) sollte oberhalb von 4 Bohlen des
Typs B + 1 Bohle des Typs A angesiedelt sein. Die Bohle des Typs F sollte über der für die Einlaufdüse vorgesehenen
Bohle sein - in der letzten in diesem Schritt gezeigten Reihe.
Beim Modell +510 bestehen die schrägen Seiten aus Bohlen des Typs L, wie in der Abbildung dargestellt.
12
proswell.de
/ OCTO / OCTO + / HEXA
J
HALBES
PROFIL DEMI -FEMELLE
INNENPROFIL
INNENPROFIL
Wand der
510-Modelle
Beckenabmessungen
Passen Sie 2 Halb-Bohlen (Typ A), die 2 Halb-
Bohlen des Typs C sowie die 4 Bohlen des Typs
B gemäß Abbildung ineinander. Die gefurchte
Seite sollte dabei nach oben zeigen.
Passen Sie die beiden halben Bohlen des Typs A, die bei-
den halben Bohlen des Typs C und die vier Bohlen des Typs
L wie dargestellt zusammen; achten Sie darauf, dass dabei
die Seite mit den Ausbuchtungen nach oben zeigt.
B - D
E - L
G - H - I
A - C
AUSSEN/ INNENPROFIL AUSSENPROFIL
27
A B
+450 4.16 2.78
+540 4.88 2.78
+640 5.89 3.50
+510 4.59 3.02
Pool +510
Wand der
510-Modelle
C D
3.76 4.31
4.28 5.01
5.20 6.07
4.28 4.81
