» MONTAGEANLEITUNG
8

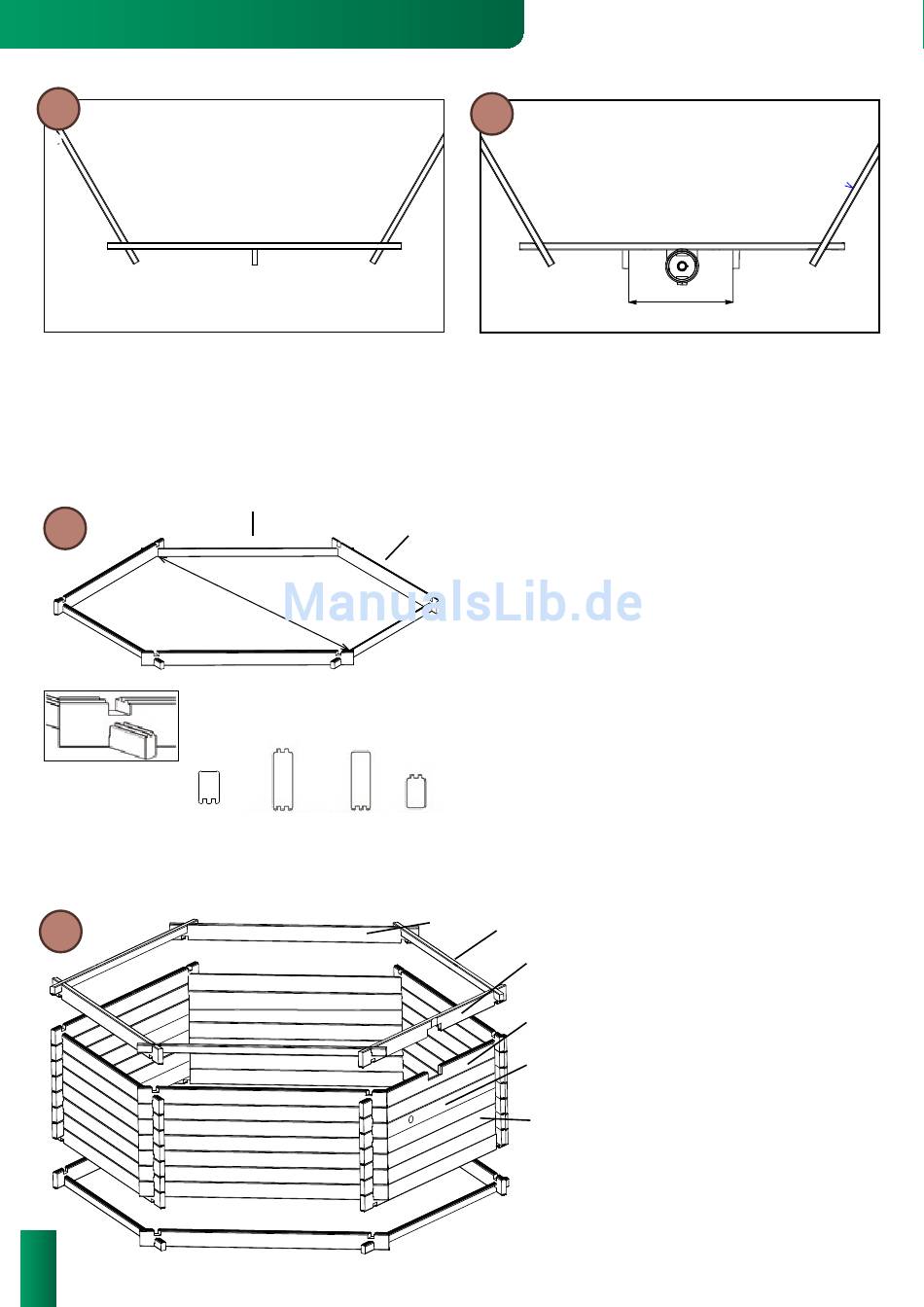

Für jede Seite ist 1 Holzkeil vorgesehen (mit Ausnahme der
Seite, die den Skimmer beherbergt). Positionieren Sie den
Holzkeil in der Mitte der Bohle.

MONTAGE DER HEXA 410 POOLWAND

>>
10
G
HALBES
INNENPROFIL
Passen Sie die 3 halben Bohlen (Typ A - glatte Seite nach unten) in 3 Außen- und Innenprofile (Typ B), gefurchte Seite
nach unten, Doppelzungen nach oben (siehe nachfolgendes Schema).
11
8
proswell.de
/ OCTO / OCTO + / HEXA
A
358 cm
B
F
AUSSEN/ INNENPROFIL AUSSENPROFIL
INNENPROFIL
9
Montieren Sie 2 Holzkeile auf der Wand, die den Skimmer
beherbergt; die Holzkeile sollten mit einem Abstand von
75 cm zueinander positioniert werden und den gleichen
Abstand zur Achse des Skimmers haben.
Bevor Sie beginnen, machen Sie sich bitte mit der im Folien-
B
Set enthaltenen Terminologie vertraut und werfen Sie einen
Blick auf das Ihrem Pool entsprechende Schema (am Ende
dieses Dokumentes).
- Legen Sie die endgültige Ausrichtung Ihres Pools fest;
vorzugsweise sollten die Skimmer der Hauptwindrichtung
zugewandt sein. Skimmer müssen an einer Seite angebracht
werden, die mit einer Holzbohle des Typs A beginnt.
- Achten Sie beim Zusammenbau der Wände darauf, dass
jede Bohle vollständig eingerastet ist, bevor Sie die nächste
Bohle montieren.
- Möglicherweise müssen Sie einen Hammer und eine
Schraubzwinge zu Hilfe nehmen, um damit leichte Krüm-
mungen der Bohlen zu beheben. Wichtig dabei ist, dass Sie
nie direkt auf das Holz einschlagen. Verwenden Sie das im
Lieferumfang enthaltene Holzstück als Schutz.
- Überprüfen Sie während der Montage in regelmäßigen Ab-
ständen, dass die Holzwände gerade und die 3 Diagonalen
A
gleich lang sind.
- Entfernen Sie während und nach der Montage unbedingt
jegliche Splitter, um ein Verletzungsrisiko bzw. Schäden an
der Folie zu vermeiden.
- Falls Sie Ihren Pool mit einer Gegenstromanlage ausstat-
ten möchten, so montieren Sie die beiden für diesen Zweck
vorgesehenen Bohlen.
F
G
E
D
C
B
75 cm
Stecken Sie die übrigen Bohlen (Typ B)
zusammen; achten Sie darauf, dass die für
die Einlaufdüse vorgesehene Bohle
(Typ C) sowie die Bohlen mit der
Aussparung (Typ D) richtig positioniert
sind. Die für die Einlaufdüse vorgesehene
Bohle (Typ C) wird in der 6. Reihe
angebracht (1. Reihe:
Typ A, danach 4 Reihen Typ B). Oberhalb
der Bohle für die Einlaufdüse (Typ C)
werden die beiden Bohlen mit Aussparung
für Skimmer oder Filteranlage positioniert.
Der Skimmer ist an der gleichen Seite des
Pools wie die Einlaufdüse anzubringen.
Fügen Sie die Bohle oberhalb des Skim-
mers (Typ E) über die Bohle unterhalb
des Skimmers (Typ D) und fahren Sie um
das gesamte Becken herum mit 3 Bohlen
des Typs F und 3 halben Bohlen des Typs
G wie dargestellt fort.
