MONTAGE DER OCTO & HEXA POOL HOLZWAND
> >
3
HALBES
INNENPROFIL

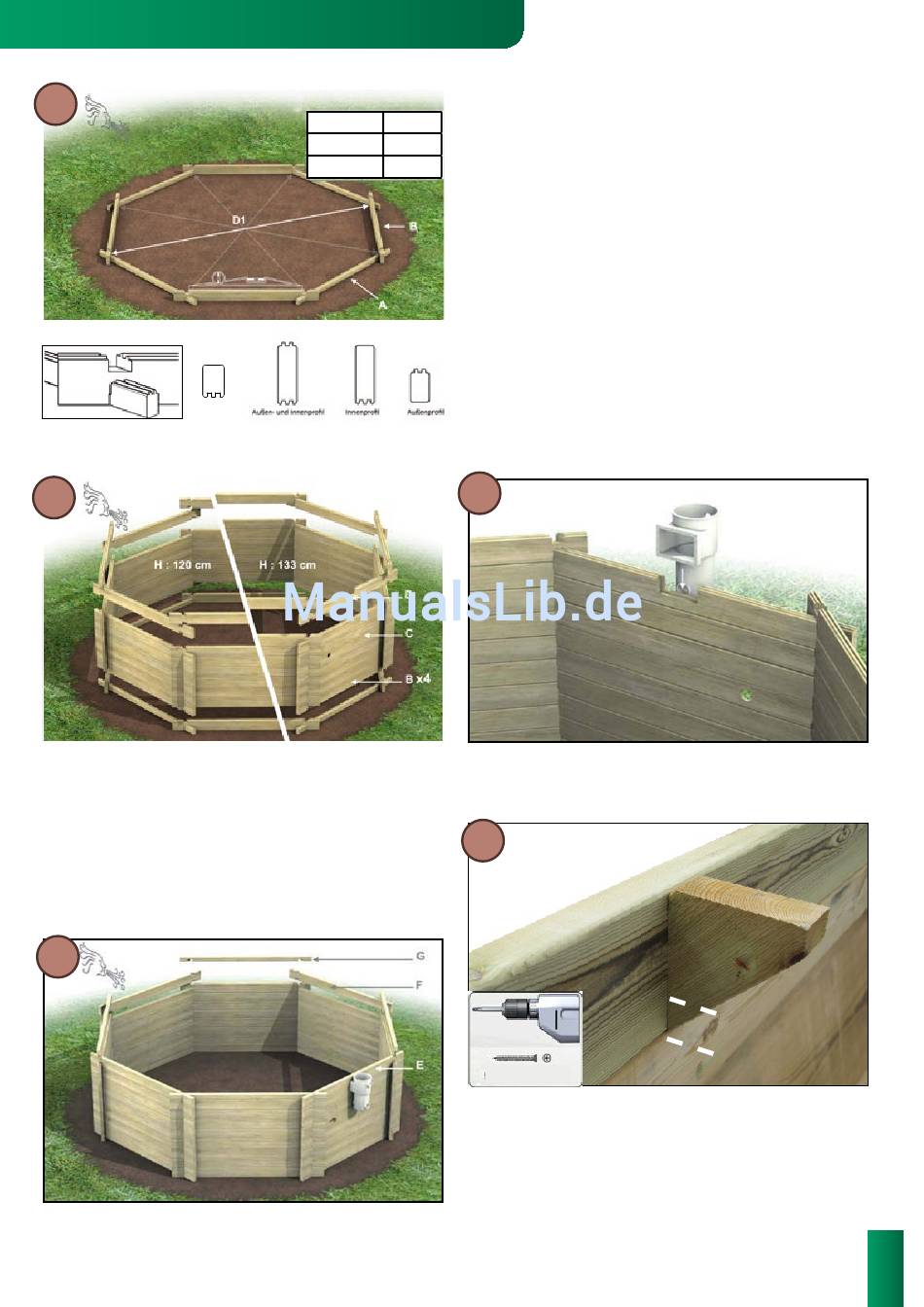

Stecken Sie die 4 halben Bohlen (Typ A - glatte Seite nach unten) in 4 Bohlen (Typ B) mit den Furchen nach unten und
den Doppelzungen nach oben (siehe Abbildung unten).
4
Stecken Sie die übrigen Bohlen (Typ B) zusammen; ach-
ten Sie darauf, dass die für die Einlaufdüse vorgesehene
Bohle (Typ C) sowie die untere Skimmer-Bohle (Typ D)
richtig positioniert ist. Die für die Einlaufdüse vorgesehene
Bohle muss oberhalb von 4 Bohlen des Typs B + 1 Bohle
des Typs A angesiedelt sein. Positionieren Sie die Bohle
des Typs D an der gleichen Seite in der letzten in diesem
Schritt gezeigten Reihe.
6
Fügen Sie nun die obere für den Skimmer vorgesehene Bohle
(Typ E) in die soeben montierte Bohle (Typ D) und montieren
Sie entlang der Poolwand 3 Bohlen des Typs F und 4 halbe
Bohlen des Typs G wie in der Abbildung gezeigt.
/ OCTO / OCTO + / HEXA
Modell
OCTO 414 379 cm
Ø 414 250 cm
OCTO 505 470 cm
Ø 505 300 cm
B
F
G
- Bevor Sie beginnen, machen Sie sich bitte mit der im
Zubehör-Set enthaltenen Terminologie vertraut und werfen
D1
Sie einen Blick auf das Ihrem Pool entsprechende Schema
(am Ende dieses Dokumentes).
- Legen Sie die endgültige Ausrichtung Ihres Pools fest;
vorzugsweise sollten die Skimmer der Hauptwindrichtung
zugewandt sein. Skimmer müssen an einer Seite angebracht
werden, die mit einer Holzbohle des Typs A beginnt.
- Achten Sie beim Zusammenbau der Wände darauf, dass
jede Bohle vollständig eingerastet ist, bevor Sie die nächste
Bohle montieren.
- Möglicherweise müssen Sie einen Hammer und eine
Schraubzwinge zu Hilfe nehmen, um damit leichte Krüm-
mungen der Bohlen zu beheben. Wichtig dabei ist, dass Sie
nie direkt auf das Holz einschlagen. Verwenden Sie das im
Lieferumfang enthaltene Holzstück als Schutz.
- Überprüfen Sie in regelmäßigen Abständen, dass die
Holzwände gerade und die 4 Diagonalen gleich lang sind.
A
- Entfernen Sie während und nach der Montage unbedingt
jegliche Splitter, um ein Verletzungsrisiko bzw. Schäden an
der Folienauskleidung zu vermeiden.
- Falls Sie Ihren Pool mit einer Gegenstromanlage ausstat-
ten möchten, so montieren Sie die beiden für diesen Zweck
vorgesehenen Bohlen.
5
Passen Sie nun den Skimmer in die für den Skimmer
vorgesehene Bohle (Typ D) ein.
7
Ø5 x 80mm
Die Holzkeile dienen der Abstützung des Handlaufs, der
nach Befüllen des Beckens montiert wird. Bohren Sie die
Wand von der Innenseite des Beckens her an; befestigen
Sie dann die Holzkeile (Typ I) mit je zwei Schrauben (5x100
mm, Pack J). Achten Sie darauf, dass sie bundig unter der
Beckenoberkante zu liegen kommen. Entfernen Sie alle
angefallenen Holzsplitter.
7
