» MONTAGEANLEITUNG

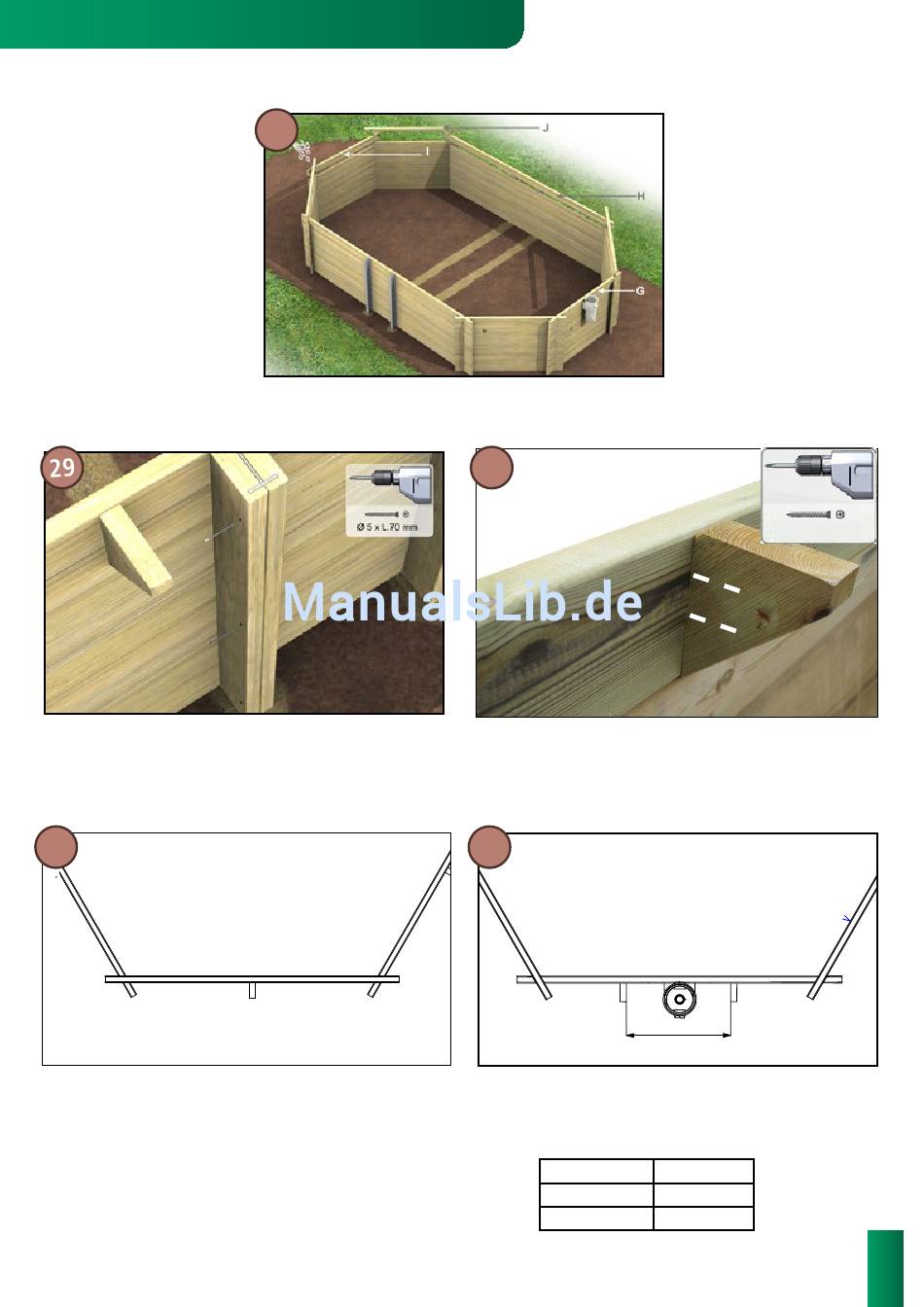

MONTAGE DER OCTO+ POOLWAND (FORTSETZUNG)
> >
Stecken Sie nun den Skimmer in die dafür vorgesehene Öffnung (F). Schieben Sie die obere Skimmer-Bohle (G) über
Bohle F und fügen Sie um den Pool herum 2 Bohlen des Typs H, 1 Bohle des Typs I und 4 halbe Bohlen des Typs J wie
gezeigt ein.
Schrauben Sie die Metallpfosten (vorgebohrt) mit Hilfe
von 6 x 30 mm Schrauben aus Pack S von außen an den
Holzwänden fest. Achten Sie darauf, dass die Pfosten exakt
vertikal verlaufen. Positionieren Sie an beiden Seiten der
Pfosten ein Abschlussprofil (Q) und befestigen Sie es mit
Hilfe von drei 5 x 70 Schrauben (Pack S) wie abgebildet.
31
Für jede Seite ist 1 Holzkeil vorgesehen (mit Ausnahme der
Seite des Skimmers). Positionieren Sie den Holzkeil genau
in der Mitte der Bohle.
/ OCTO / OCTO + / HEXA
28
30
Die Holzkeile dienen der Abstützung des Handlaufs, der
nach Befüllen des Beckens montiert wird. Bohren Sie die
Wand von der Innenseite des Beckens her an; befestigen
Sie dann die Holzkeile (Typ L) mit je zwei Schrauben (5 x 80
mm, Pack R). Achten Sie darauf, dass sie bündig mit der
Beckenoberkante abschließen. Entfernen Sie alle eventuell
angefallenen Holzsplitter.
32
Montieren Sie 2 Holzkeile an der Wand, die den Skim-
mer beherbergt; ihr jeweiliger Abstand zur Skimmerachse
sollte der gleiche sein. Je nach Pool-Modell variiert der
Abstand zwischen den beiden Holzkeilen (siehe nachfol-
gende Tabelle).
Modell
+450 / + 540
+510 / + 640
Ø5 x 80mm
D
D in cm
60
75
