» MONTAGEANLEITUNG
65

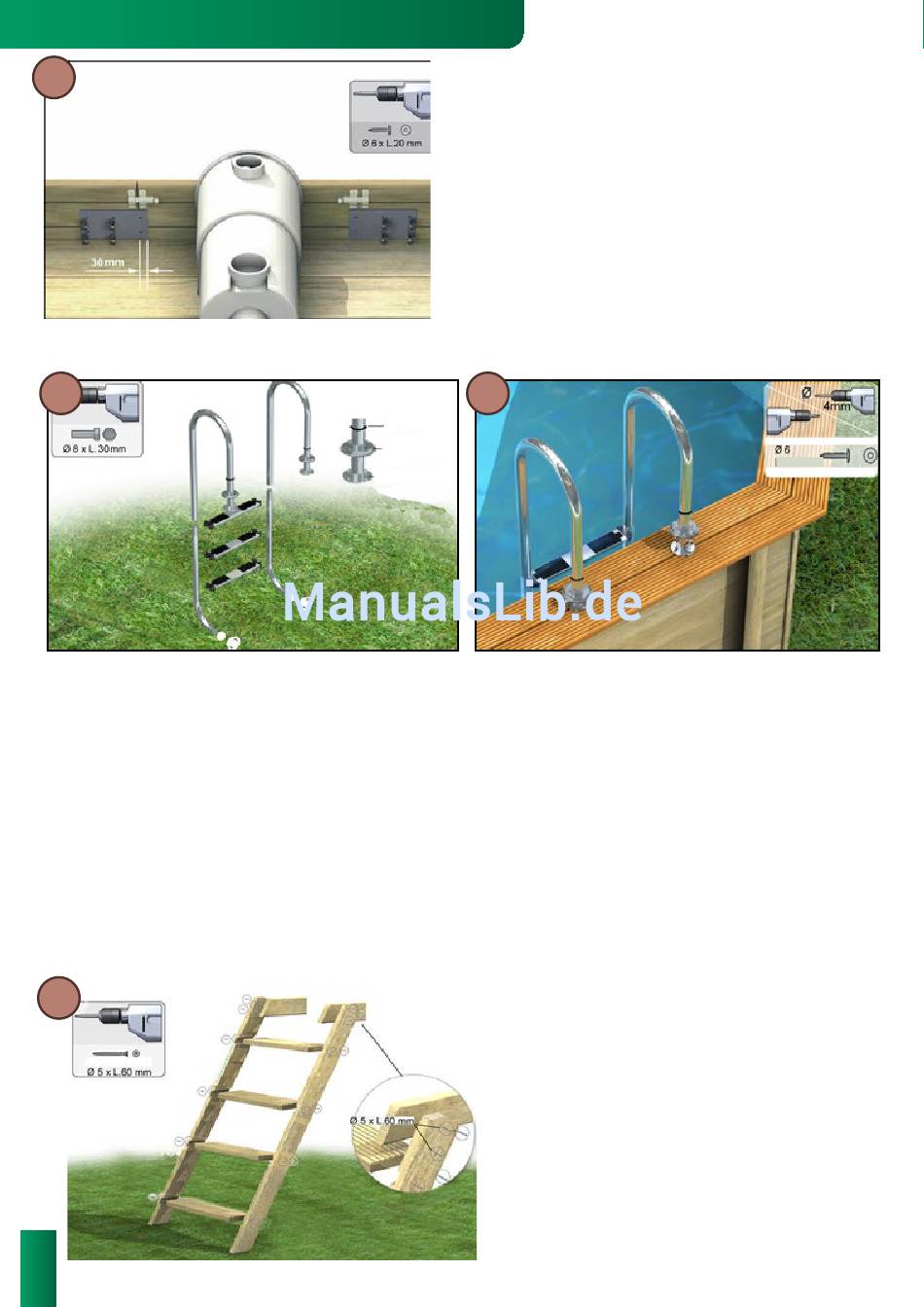

ZUSAMMENBAU UND MONTAGE DER EDELSTAHLLEITER

> >
66
Bauen Sie die einzelnen Komponenten der Leiter anhand
beiliegender Montageanleitung zusammen.
Vergessen Sie bei der Montage der Griffbögen die
beiden O-Ringe nicht, da diese die dekorativen
Verankerungsblenden an Ort und Stelle halten sollen.

ZUSAMMENBAU UND POSITIONIERUNG DER HOLZLEITER

> >
68
28
proswell.de
/ OCTO / OCTO + / HEXA
O-Ring
Blende
Befestigungsplatte
Beachten Sie nebenstehende Abbildung. Befestigen Sie die
Platten (identisch mit den Verbindungsplatten) mit Hilfe der
Schrauben (Beutel M) wie dargestellt. Montieren Sie sodann
die Riegel (verwenden Sie die Teile aus Beutel N), um ein ef-
fektives Verriegeln zu gewährleisten.
67
Positionieren Sie die Leiter im Becken und auf dem
Handlaufabschnitt Ihrer Wahl (nicht jedoch an der Wand,
die Skimmer und Gegenstromanlage beherbergt). Denken
Sie dabei auch an die Position der Holzleiter, da sich beide
natürlich gegenüber befinden müssen.
Justieren Sie die Stellung der Leiter so, dass sie senkrecht
steht und die Stopfen fest an der Innenwand anliegen.
Kennzeichnen Sie die Bohrstellen. Entfernen Sie die Leiter
und nehmen Sie die Bohrungen vor.
Befestigen Sie die Leiter gemäß beiliegender Anleitung;
die Gegenplatte ist unter dem Handlauf anzubringen.
Ziehen Sie die Schrauben mäßig an.
Bevor Sie die Leiter mit Hilfe der Edelstahlschrauben
aus Pack B montieren, schieben Sie die beiden
Gummidichtungen über die Stangen, um einen guten Sitz
der Verankerungsblenden zu erreichen.
Die seitlichen Wangen sowie die Stufen der
Holzleiter finden Sie im Holz-Set. Verwenden Sie
zum Zusammenbau der Holzleiter die mitgelieferten
Edelstahl-Schrauben (Set K). Es empfiehlt sich, die
einzelnen Elemente vorzubohren (4 mm Bohreinsatz) und
die Bohrlöcher abzufräsen, damit das Holz nicht reißt und
keine Holzsplitter entstehen.
L 30 mm
