Installationsschritte

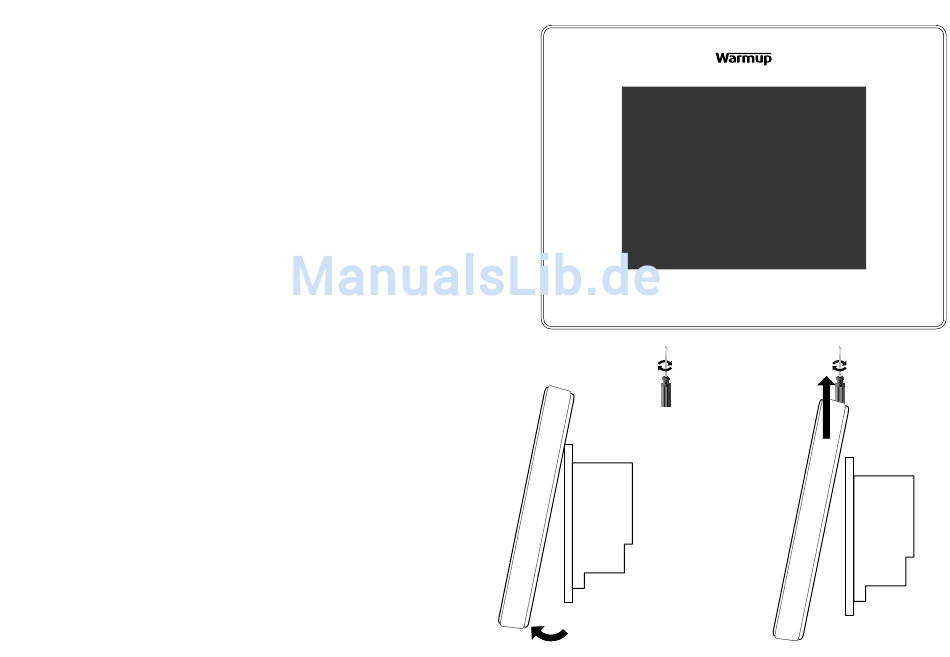

Trennen Sie das vordere Gehäuse des Thermostats von
der Wandhalterung:
1.
Lösen Sie beide Verschlußschrauben bis sie sich
nicht weiter drehen lassen
2.
Lösen Sie das Thermostat zuerst von der unteren
Schiene, um es danach aufwärts abnehmen zu
können
3.
Platzieren Sie das Thermostat an einem sicheren
Ort
4.
Die anzuschließenden Leitungen müssen an der
Wandhalterung zu den Klemmen geführt werden:
Stromanschluss (Phase und Null-Leiter)
Anschlussleitung Verbraucher (entweder Phase
und Null-Leiter oder nur geschaltete Phase)
Bodenfühler
Fil pilote (falls erforderlich)
Externer bzw. zweiter Bodenfühler (falls
erforderlich)
Wichtig: Leitungslitzen müssen sorgfältig und voll-
ständig angeklemmt werden, da lose Stränge einen
Kurzschluss verursachen können.
Bei Anschluss von mehr als zwei Heizleitungen wird
eine zusätzliche elektrische Anschlussdose erforderlich.
Hinweis: Der Schutzleiter muss am Thermostaten vorbei
direkt mit dem Schutzleiter des Heizsystems verbunden
werden.
