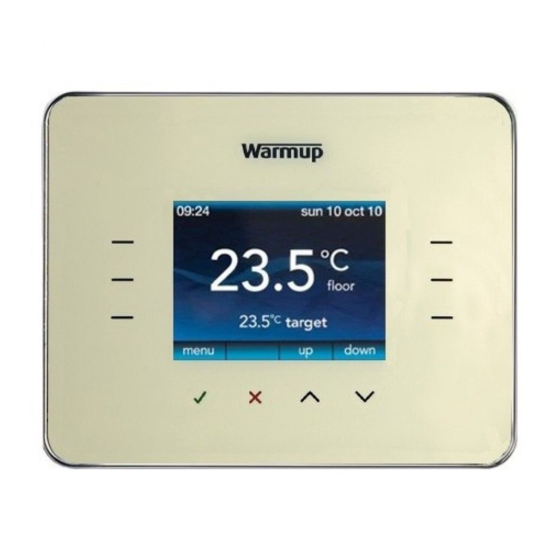

warmup 3iE Originalinstallationshandbuch

Vorschau ausblenden Andere Handbücher für 3iE:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Weltweit meistverkaufte Marke elektrischer Fußbodenheizungen
TM
Installations-Garantie
Wichtig:
Bitte lesen Sie dieses Hand-
buch sorgfältig durch, bevor
Sie mit der Ins tallation
beginnen.
Bei einer unsach ge mäßen
In stallation, die zur Be schä-
digung des Thermostaten
führt, erlischt die Garantie.
Installationshandbuch
3iE Design
Thermostat
mit Energie- und
Kostenübersicht
Gebührenfreie technische Hotline
008000 345 0000
Gebührenfreie technische Hotline 008000 345 0000

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für warmup 3iE

Inhaltszusammenfassung für warmup 3iE

  • Seite 1 Weltweit meistverkaufte Marke elektrischer Fußbodenheizungen Installationshandbuch 3iE Design Thermostat Installations-Garantie mit Energie- und Wichtig: Kostenübersicht Bitte lesen Sie dieses Hand- buch sorgfältig durch, bevor Sie mit der Ins tallation beginnen. Bei einer unsach ge mäßen In stallation, die zur Be schä- digung des Thermostaten führt, erlischt die Garantie.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Informationen zum Produkt Seite 3 Vorbereitung A. Position des Thermostaten Seite 5 B. Installation des Bodenfühlers Seite 5 Installation Schritt 1: Thermostat von der Wandhalterung lösen Seite 7 Schritt 2: Klemmenbelegung Seite 7 Schritt 3: Wandmontage Seite 9 Schritt 4: Inbetriebnahme Seite 10 Fehlermeldungen Fehlermeldungen...

  • Seite 3: Informationen Zum Produkt

    Informationen zum Produkt Informationen zum Produkt Vielen Dank dass Sie sich für unseren Warmup 3iE Design Thermos taten ® entschieden haben. Er wurde ent wickelt, um Ihnen noch mehr Komfort und Wohl­ b efinden­bei­der­Verwendung­eines­Warmup Heizsystems zu bieten. ® Wenn Sie den Anweisungen dieser An leitung folgen, ist die Installation des Thermostaten schnell und einfach.

  • Seite 4: Sicherheitshinweise

    Pro grammierung unbedingt die korrekten Angaben gemacht werden. Elektrische Installationen müssen von einem zertifizierten/qualifizier- ten Fachmann aus geführt werden. Warmup­GmbH­übernimmt­keinerlei­Haftung­für­Ver­ l uste­oder­Fol­ g e­ s chäden,­die­–­direkt­oder­indi- rekt – auf eine unsachgemäßen Handhabung zurückzuführen sind oder in irgendeiner Weise gegen die folgenden An weisungen verstoßen.

  • Seite 5: Vorbereitung

    Vorbereitung Position des Thermostaten Der Thermostat sollte mit einer Schalterdose mit einem Durchmesser von 68–70 mm und einer Tiefe von 45 mm installiert werden. Hohlraum- dosen eignen sich z. B. hierfür, da sie auch über die notwendigen Monta- gepunkte­und­Schrauben­zur­Befestigung­des­Thermostaten­verfügen. HINWEIS: Die­optimale­Position­für­den­Thermostaten­ist­gut­gelüftet,­ jedoch nicht zugig (durch z.B.
  • Seite 6 Vorbereitung 1. Legen Sie die erforderliche Ent fernung zum Bodenfühler am Boden fest und kürzen Sie das Leerrohr auf diese Länge. Das Ende des Leer rohrs sollte auch nach der vollständigen Bodenverlegung leicht erreichbar sein. HINWEIS: Vermeiden­Sie­einen­zu­scharfen­Winkel­-­wir­empfehlen­das­ Ausstemmen eines Kanals in Wand und Boden. 2.

  • Seite 7: Installationsschritte

    Installationsschritte Thermostat von der Wandhalterung lösen Um den Ther mostaten von der Wand halterung lösen zu können, müssen zwei Sicherheits schrauben gelöst werden. Lösen Sie den Thermosta- ten zuerst von der unteren Schiene, um ihn danach aufwärts abnehmen zu können. HINWEIS: Platzieren Sie den Thermostaten an einem sicheren Ort.

  • Seite 8: Klemmenbelegung Im Normalfall

    Installationsschritte Installation – Schritt 2 HINWEIS: Leitungslitzen müssen sorgfältig und vollständig angeklemmt werden, da lose Stränge einen Kurzschluss verursachen können. Klemmenbelegung im Normalfall: 2 Stromanschluss (Phase, max. 240V) 3 Stromanschluss (Null-Leiter, max. 240V) 4 Anschlussleitung (Null-Leiter, max. 3600 W/16 A) 5 Anschlussleitung (Phase, max.

  • Seite 9: Schritt 3: Wandmontage

    Bei der Verwendung des Fil Pilote (nur in Frankreich) oder eines externen Fühlers bzw. zweiten Bodenfühlers weicht die Klemmen belegung gering- fügig ab. HINWEIS: Die Klemmenbelegung im Sonderfall sollte ausschließlich unter Anleitung­von­Warmup­erfolgen. Prüfen Sie abschließend den festen Sitz sämtlicher Klemmen. Wandmontage Setzen Sie die ver kabelte Wand halterung in die Schal- terdose in der Wand ein.

  • Seite 10: Schritt 4: Inbetriebnahme

    Einstellungen vornehmen. Schalten Sie den Thermostaten aus, indem Sie ebenfalls die „Power-Taste“ für 3 Sekunden gedrückt halten. HINWEIS: Wird der Thermostat ausgeschaltet, ist dadurch das gesamte Heizsystem deaktiviert. Produktregistrierung Besuchen­Sie­unsere­Internetseite,­um­ihr­Warmup 3iE™ Design-Thermos- ® tat registrieren zu lassen: www.warmupdeutschland.de...

  • Seite 11: Fehlermeldungen

    Fehlermeldungen Fehlermeldungen Der Thermostat wird Ihnen unmittelbar nach dem Einschalten eine Fehler- meldung­anzeigen,­falls­eine­Komponente­des­Heizsystems­nicht­korrekt­ angeschlossen wurde. Diese vier Fehlermeldungen können erscheinen: „Fehler Heizelement“: Diese Fehlermeldung erscheint, falls das Heiz- system nicht korrekt mit dem Thermostaten verbunden wurde. „Overload“: Diese Fehlermeldung erscheint, falls mehr als 3,6 kW (16 A) am Ther mos taten angeschlossen wurden und das Gerät dadurch überlastet sein kann.
  • Seite 12 Widerstandswert (Toleranz: +/– 5 %) 5­°C = 25339­Ω 10­°C = 19872­Ω 15­°C = 15698­Ω 17­°C = 14414­Ω 20­°C = 12488­Ω 22­°C = 11493­Ω 25­°C = 10000­Ω Warmup GmbH Ottostraße 3 27793 Wildeshausen Telefon 044 31-948 700 Telefax 044 31-948 7018 E-Mail:­de@warmup.com www.warmupdeutschland.de...
