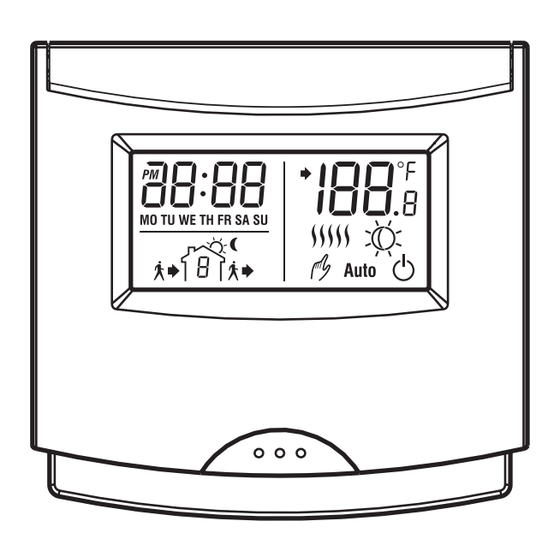

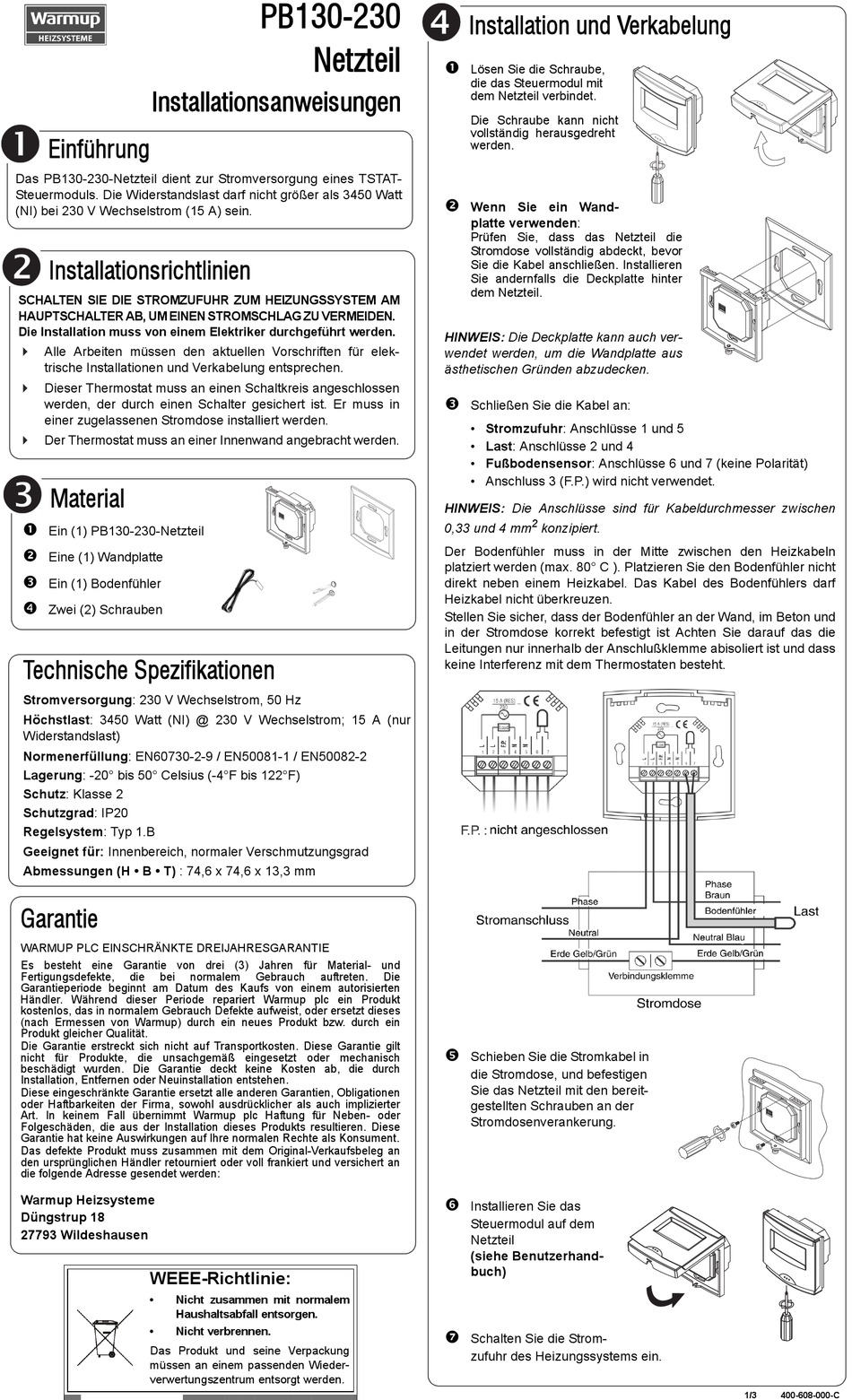

Installationsanweisungen
Einführung
Das PB130-230-Netzteil dient zur Stromversorgung eines TSTAT-
Steuermoduls. Die Widerstandslast darf nicht größer als 3450 Watt
(NI) bei 230 V Wechselstrom (15 A) sein.
Installationsrichtlinien
SCHALTEN SIE DIE STROMZUFUHR ZUM HEIZUNGSSYSTEM AM
HAUPTSCHALTER AB, UM EINEN STROMSCHLAG ZU VERMEIDEN.
Die Installation muss von einem Elektriker durchgeführt werden.
Alle Arbeiten müssen den aktuellen Vorschriften für elek-
trische Installationen und Verkabelung entsprechen.
Dieser Thermostat muss an einen Schaltkreis angeschlossen
werden, der durch einen Schalter gesichert ist. Er muss in
einer zugelassenen Stromdose installiert werden.
Der Thermostat muss an einer Innenwand angebracht werden.
Material
Ein (1) PB130-230-Netzteil
Eine (1) Wandplatte
Ein (1) Bodenfühler
Zwei (2) Schrauben
Technische Spezifikationen
Stromversorgung: 230 V Wechselstrom, 50 Hz
Höchstlast: 3450 Watt (NI) @ 230 V Wechselstrom; 15 A (nur
Widerstandslast)
Normenerfüllung: EN60730-2-9 / EN50081-1 / EN50082-2
Lagerung: -20° bis 50° Celsius (-4°F bis 122°F)
Schutz: Klasse 2
Schutzgrad: IP20
Regelsystem: Typ 1.B
Geeignet für: Innenbereich, normaler Verschmutzungsgrad
Abmessungen (H • B • T) : 74,6 x 74,6 x 13,3 mm
Garantie
WARMUP PLC EINSCHRÄNKTE DREIJAHRESGARANTIE
Es besteht eine Garantie von drei (3) Jahren für Material- und
Fertigungsdefekte, die bei
Garantieperiode beginnt am Datum des Kaufs von einem autorisierten
Händler. Während dieser Periode repariert Warmup plc ein Produkt
kostenlos, das in normalem Gebrauch Defekte aufweist, oder ersetzt dieses
(nach Ermessen von Warmup) durch ein neues Produkt bzw. durch ein
Produkt gleicher Qualität.
Die Garantie erstreckt sich nicht auf Transportkosten. Diese Garantie gilt
nicht für Produkte, die unsachgemäß eingesetzt oder mechanisch
beschädigt wurden. Die Garantie deckt keine Kosten ab, die durch
Installation, Entfernen oder Neuinstallation entstehen.
Diese eingeschränkte Garantie ersetzt alle anderen Garantien, Obligationen
oder Haftbarkeiten der Firma, sowohl ausdrücklicher als auch implizierter
Art. In keinem Fall übernimmt Warmup plc Haftung für Neben- oder
Folgeschäden, die aus der Installation dieses Produkts resultieren. Diese
Garantie hat keine Auswirkungen auf Ihre normalen Rechte als Konsument.
Das defekte Produkt muss zusammen mit dem Original-Verkaufsbeleg an
den ursprünglichen Händler retourniert oder voll frankiert und versichert an
die folgende Adresse gesendet werden:
Warmup Heizsysteme
Düngstrup 18
27793 Wildeshausen
WEEE-Richtlinie:
• Nicht zusammen mit normalem
Haushaltsabfall entsorgen.
• Nicht verbrennen.
Das Produkt und seine Verpackung
müssen an einem passenden Wieder-
verwertungszentrum entsorgt werden.
PB130-230
Netzteil
normalem Gebrauch auftreten.
Installation und Verkabelung
Lösen Sie die Schraube,
die das Steuermodul mit
dem Netzteil verbindet.
Die Schraube kann nicht
vollständig herausgedreht
werden.
Wenn Sie ein Wand-
platte verwenden:
Prüfen Sie, dass das Netzteil die
Stromdose vollständig abdeckt, bevor
Sie die Kabel anschließen. Installieren
Sie andernfalls die Deckplatte hinter
dem Netzteil.
HINWEIS: Die Deckplatte kann auch ver-
wendet werden, um die Wandplatte aus
ästhetischen Gründen abzudecken.
Schließen Sie die Kabel an:
• Stromzufuhr: Anschlüsse 1 und 5
• Last: Anschlüsse 2 und 4
• Fußbodensensor: Anschlüsse 6 und 7 (keine Polarität)
• Anschluss 3 (F.P.) wird nicht verwendet.
HINWEIS: Die Anschlüsse sind für Kabeldurchmesser zwischen
2
0,33 und 4 mm konzipiert.
Der Bodenfühler muss in der Mitte zwischen den Heizkabeln
platziert werden (max. 80° C ). Platzieren Sie den Bodenfühler nicht
direkt neben einem Heizkabel. Das Kabel des Bodenfühlers darf
Heizkabel nicht überkreuzen.
Stellen Sie sicher, dass der Bodenfühler an der Wand, im Beton und
in der Stromdose korrekt befestigt ist Achten Sie darauf das die
Leitungen nur innerhalb der Anschlußklemme abisoliert ist und dass
keine Interferenz mit dem Thermostaten besteht.
Die
Schieben Sie die Stromkabel in
die Stromdose, und befestigen
Sie das Netzteil mit den bereit-
gestellten Schrauben an der
Stromdosenverankerung.
Installieren Sie das
Steuermodul auf dem
Netzteil
(siehe Benutzerhand-
buch)
Schalten Sie die Strom-
zufuhr des Heizungssystems ein.
1/3 400-608-000-C
