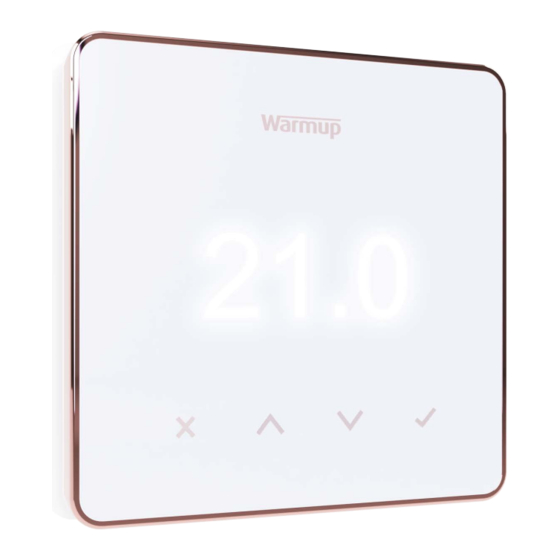

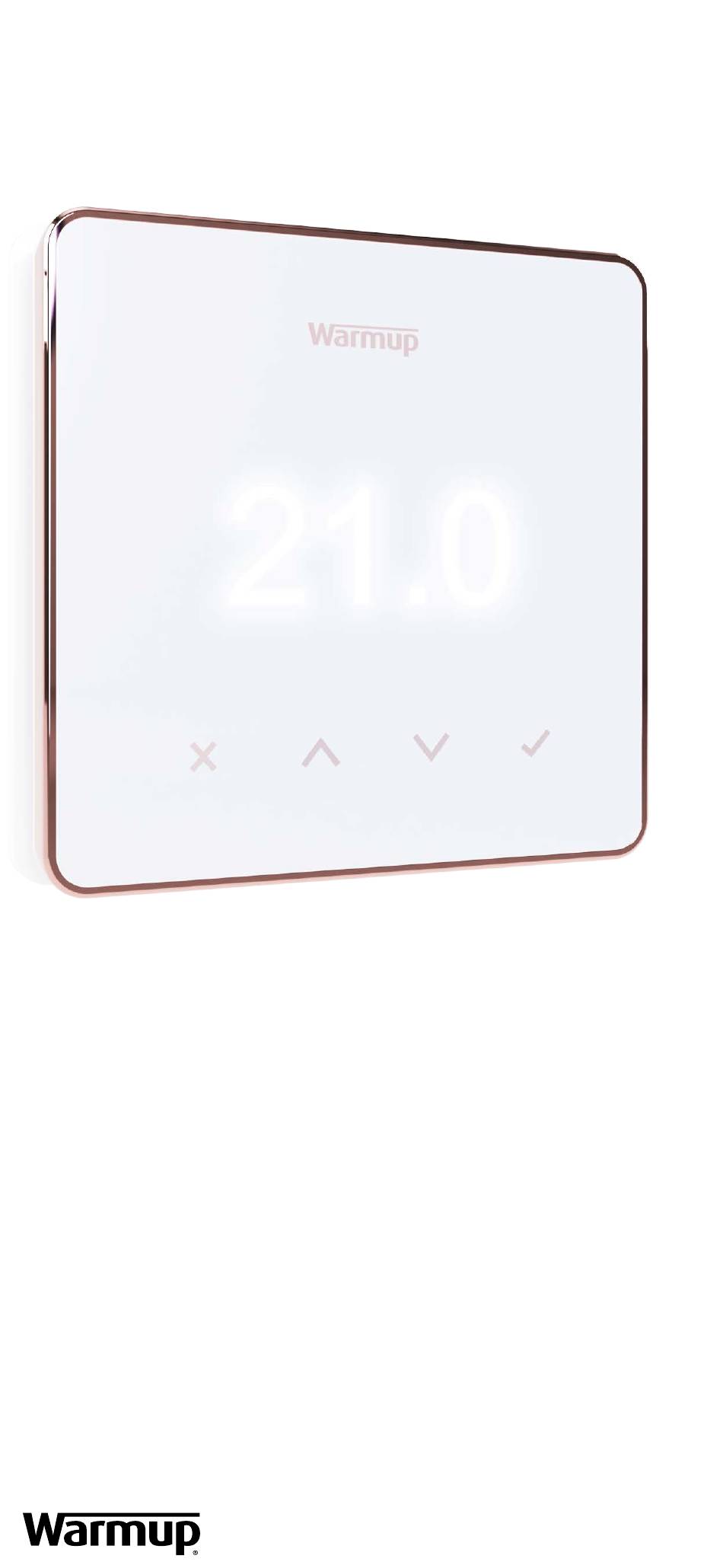

- Seite 1 Element WiFi Thermostat Smart Heating. Simplified. Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Step 2 - Klemmbelegung .................. 4 Anhang 1.0 Thermostatanwendungen ............5 Step 3 - Thermostat-Montage ................. 6 Step 4 - Ersteinrichtung ..................7 Willkommen zum Element Thermostat ............8 Temperatur schnell ändern ..................8 Modus schnell wechseln ..................8 Heizung ......................9 Programm einstellen .................... -
Seite 3: Sicherheitshinweise
Klemmen eingeführt und gesichert sind. Es sind gegebenenfalls Aderendhülsen zu benutzen. Die optimale Position für den Element ist gut gelüftet, jedoch nicht zugig (durch z. B. Türen /Fenster). Er sollte nicht direkter Sonneneinstrahlung oder einer weiteren Wärmequelle (z. B. Fernseher, Heizkörper, ...) ausgesetzt sein. -
Seite 4: Step 2 - Klemmbelegung
Step 2 - Klemmbelegung WARNUNG! Der Thermostat muss von einem zertifizierten/qualifizierten Fachmann installiert werden in Übereinstimmung mit den aktuellen Installationsvor- schriften über eine Sicherung und Fehlerstromschutzschalter. HINWEIS: Bei Lasten über 10A sollte der Leiterquerschnitt mindestens 2,5 mm² betragen. Elektrische Fußbodenheizung Anschlussleitung: Phase und Null-Leiter des Heizsystems. -
Seite 5: Anhang 1.0 Thermostatanwendungen
Anhang 1.0 – Thermostatanwendungen Fühlergrenz- Anwendungsfall System Typ Steuerung wert Thermostat innerhalb des Raumes Interner Lufttemperaturplan Keiner Luftfühler Keine Bodentemperaturbegrenzung Thermostat innerhalb/außerhalb des Fühler 1 Raumes (5 & 6) Keiner Bodentemperaturplan Bodensensor Bodentemperaturbegrenzung Fühler 1 Thermostat innerhalb des Raumes Interner (5 &... -
Seite 6: Step 3 - Thermostat-Montage
Step 3 - Thermostat-Montage 1,500W Führen Sie die Befestigungsschrau- Bringen Sie das vordere Gehäuse ben durch die Befestigungslöcher wieder an, bis ein "Klick" zu hören der Wandhalterung und ziehen Sie ist. Stellen Sie die Stromversorgung diese fest. des Thermostaten wieder her. Thermostat- Eingangs- WLAN-Ein-... -
Seite 7: Step 4 - Ersteinrichtung
Step 4 - Ersteinrichtung "MyHeating" von Warmup Laden Sie die MyHeating App Öffnen Sie die My Heating App und herunter. scannen Sie den QR-Code auf dem Bildschirmschutz des Thermostats oder auf der Rückseite des Displays. Folgen Sie den Anweisun- gen in der App, um die Einrichtung... -
Seite 8: Willkommen Zum Element Thermostat
Willkommen zum Element Thermostat Weiter/Fertig Zurück/Abbrechen Auf/Ab Wert/Einstellung ändern Temperatur schnell ändern um die Drücken Sie Zieltemperatur zu ändern. Im Programm-Modus wird damit eine 21.0 vorübergehende Vorrangtemperatur bis zur nächsten Heizperiode festgelegt. Siehe „So legen Sie eine temporäre Überschreibung fest“. -
Seite 9: Heizung
Heizung Programm einstellen Die Einstellung eines Programms bedeutet, dass eingestellte Komforttemperaturen zu festgelegten Zeiten über den Tag programmiert werden können. Tage können einzeln, alle Tage gleich oder Wochentage als Block und Wochenenden als Block programmiert werden. 21.0 Programm bearbeiten Um die Tage für die Programmierung auszuwäh- len, drücken Sie . -
Seite 10: Manuellen Modus Einstellen
Heizung Manuellen Modus einstellen Die Einstellung in den manuellen Modus bedeutet, dass eine feste Zieltemperatur eingestellt werden kann, die der Thermostat erreichen soll. Der Thermostat hält diese Temperatur so lange, bis eine andere Betriebsart oder Temperatur gewählt wird. 21.0 21.0 23.0 °... -
Seite 11: Energieüberwachung
Informationen an den Installateur oder den Systemhersteller. SmartGeo So funktioniert SmartGeo SmartGeo ist eine einzigartige Technologie, die von Warmup entwickelt und in die MyHeating-App integriert wurde. Sie nutzt einen fortschrittlichen Algorithmus, um die effizientesten Heizeinstellungen zu ermitteln. Sie arbeitet automatisch, lernt die Routinen... -
Seite 12: Einstellungen
Einstellungen 21.0 Datum und Uhrzeit Stellen Sie das aktuelle Datum und die aktuelle 6-5-2021 Uhrzeit ein. Drücken Sie , um zu beginnen, 13:00 drücken Sie , um Datum/Uhrzeit zu ändern. Drücken Sie zum Bestätigen. Thermostatanwendungen Siehe Anhang 1.0 Thermostatanwendungen. Drücken Sie um die Anwendung zu wechseln. - Seite 13 Einstellungen Ändern Sie die Farbe des Startbildschirms bei einer Überschreibung Wählen Sie die Überschreibungsfarbe. Funktion “Fenster offen” Die Funktion zur Erkennung von geöffneten Fenstern ist so ausgelegt, dass die Heizung ausgeschaltet wird, um Energie zu sparen, wenn der Thermostat erkennt, dass ein Fenster oder eine Tür geöffnet wurde.
-
Seite 14: Hinweise & Fehlercodes
Hinweise & Fehlercodes Datum und Uhrzeit Heizung auf AUS gestellt müssen eingestellt werden. Funktion “Fenster offen“ Display ist gesperrt eingestellt. Temporäre Überschrei- Fühler P2 (6 & 7) Fehler bung wurde aktiviert Fühler P1 (5 & 6) nicht Urlaubsmodus wurde angeschlossen / beschädigt - - - aktiviert (Konfiguriert in der... -
Seite 15: Wlan-Fehlerbehebung
WLAN-Netzwerk? NEIN Wenn der Thermostat Richten Sie einen mobilen Kontaktieren Sie mit einem mobilen Hotspot mit einem Warmup unter NEIN Hotspot verbunden ist, Smartphone ein. Melden Angabe des liegt das Problem Sie sich mit einem anderen Herstellers und wahrscheinlich in der Gerät bei der MyHeating-... -
Seite 16: Technische Daten
12 Jahre (in Verbindung mit einem Warmup Garantie Heizsystem) Zulassungen BEAB HINWEIS: Hiermit erklärt die Warmup GmbH, dass die Funkanlage des Typs DE-ELM-XX mit der RED-Richtlinie 2014/53/EU und den Funkanlagenrichtlinien von 2017 konform ist. Die Konformitätserklärungen können durch Scannen des QR-Codes eingesehen werden oder durch den Besuch von https://www.warmupdeutschland.de/fussbodenheizung/thermostate/Element. -
Seite 17: Garantie
Materialfehlern ist. Wenn zu irgendeinem Zeitpunkt während des Garantiezeitraums festgestellt wird, dass das Produkt defekt ist, wird es von Warmup nach eigenem Ermessen repariert oder ersetzt. Im Falle eines Defekts ergeben sich zwei Optionen: Bringen Sie das Produkt mit dem Kaufbeleg (oder einem anderen Kaufnachweis) zu dem Händler, bei dem Sie das Produkt erworben haben , zurück. - Seite 18 Warmup GmbH www.warmupdeutschland.de de@warmup.com Tel: 04431 - 948 70 0 Fax: 04431 - 948 70 18 Warmup plc 704 Tudor Estate Abbey Road London NW10 7UW Warmup GmbH Ottostraße 3 27793 Wildeshausen Warmup - UG - Element - V1.1 2021-09-03_DE...
